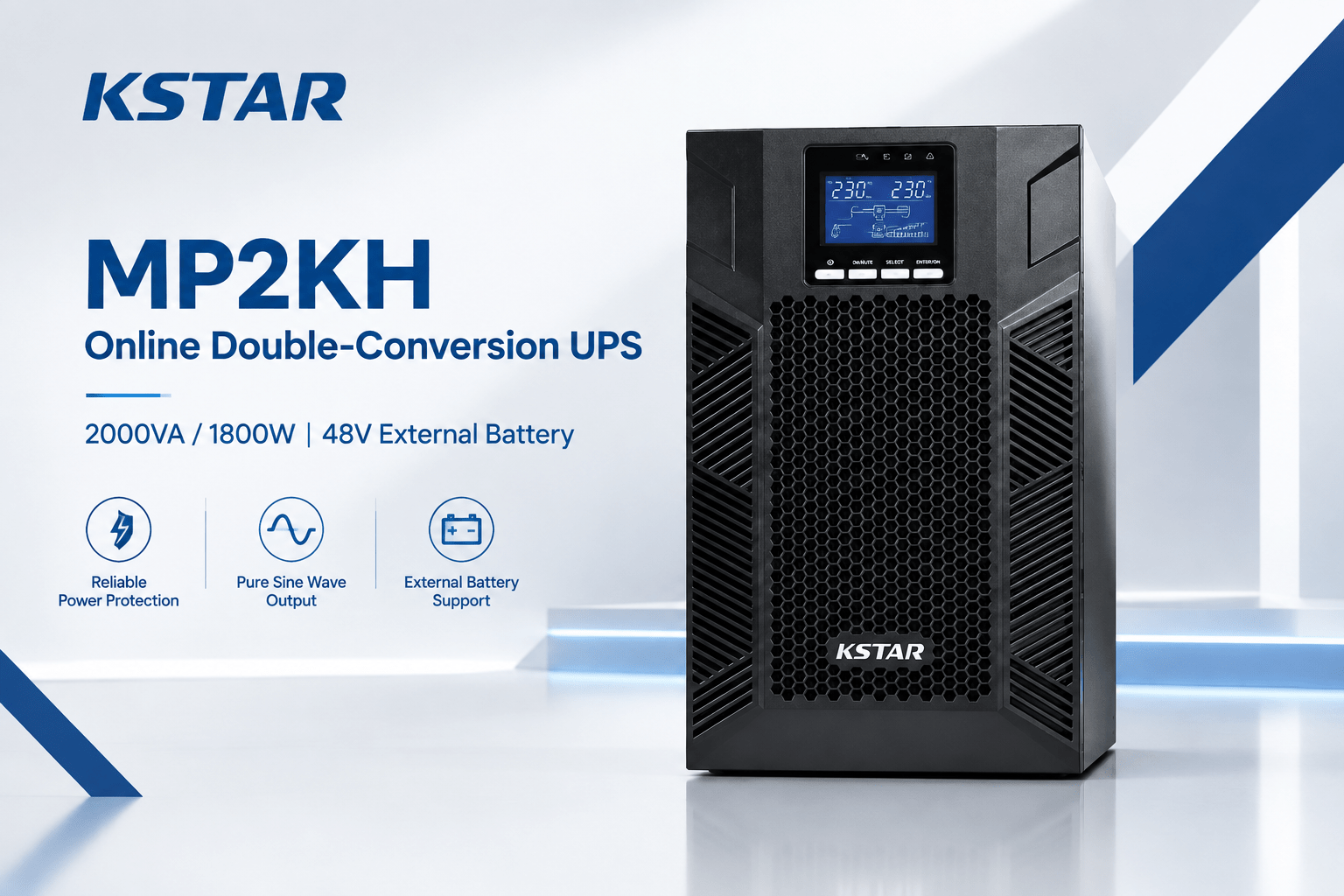

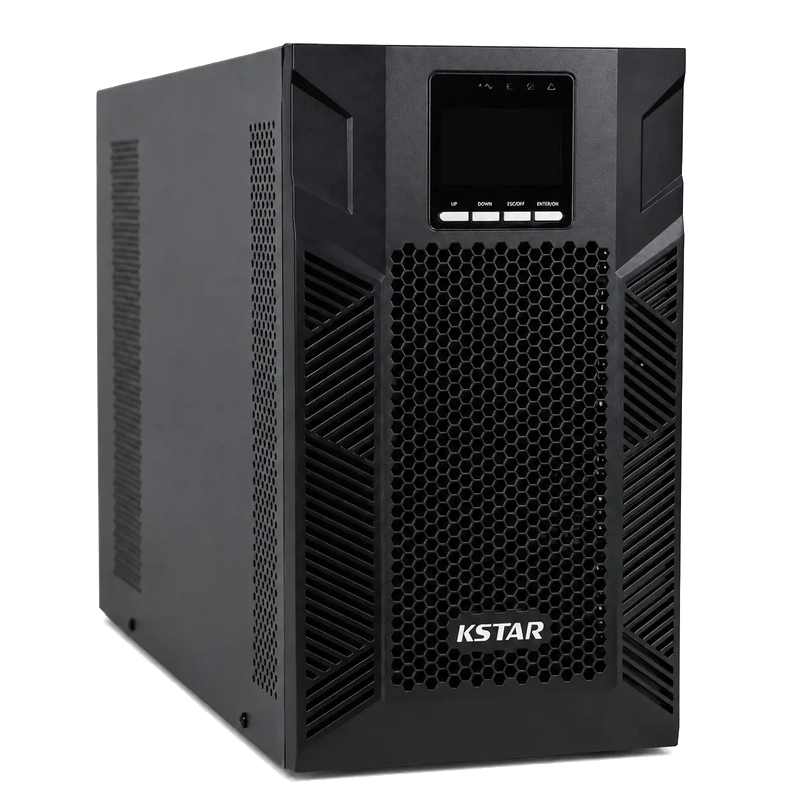

یو پی اس آنلاین KSTAR MP2KH؛ پایداری بیوقفه برق برای زیرساختهای حساس
یو پی اس آنلاین KSTAR مدل MP2KH با ظرفیت نامی 2000VA و توان واقعی 1800W (ضریب توان خروجی 0.9)، یکی از مطمئنترین منابع تغذیه بدون وقفه برای اتاقهای سرور، رکهای شبکه، تجهیزات مخابراتی، دستگاههای نظارت تصویری و تجهیزات حساس اداری و پزشکی است. این دستگاه با بهرهگیری از معماری پیشرفته تبدیل دوگانه آنلاین (Double-Conversion)، برق شهری نوساندار را به ولتاژ کاملاً رگولهشده با موج سینوسی خالص (Pure Sine Wave) و اعوجاج هارمونیکی کمتر از ۳ درصد تبدیل میکند. تجهیز به شارژر قدرتمند ۶ تا ۱۲ آمپر و پشتیبانی از بانک باتری خارجی ۴۸ ولت (۴ باتری سری)، امکان تأمین برق اضطراری نامحدود متناسب با نیاز پروژه شما را فراهم میسازد.
زمان انتقال صفر (0ms True Online)
در لحظه قطعی کامل یا افت شدید ولتاژ شبکه، سوئیچینگ به حالت باتری با زمان انتقال دقیقاً صفر میلیثانیه رخ میدهد؛ قابلیتی حیاتی که از ریست شدن سرورها، آسیب به استوریجها و قطعی ضبط دوربینهای مداربسته جلوگیری میکند.
شارژر هوشمند ۱۲ آمپر با باتری خارجی
برخلاف یوپیاسهای باتری داخلی با زمان بکاپ محدود، مدل MP2KH از ۴ عدد باتری خارجی ۱۲ ولت سری (48VDC) تا ظرفیتهای بالا پشتیبانی کرده و با شارژر هوشمند چندمرحلهای، باتریها را در کمترین زمان برای قطعی بعدی آماده میسازد.
بازه گسترده ورودی (110V - 300V)
تحمل نوسانات شدید برق شهر بدون مصرف غیرضروری شارژ باتری، سبب افزایش طول عمر مفید باتریهای VRLA و پایداری عملکرد در شبکههای توزیع برق با نوسانهای مکرر شهری و صنعتی میشود.
اصلاح توان ورودی (PFC ≥ 0.99)
بهرهمندی از مدار اصلاح ضریب توان فعال ورودی (Active PFC)، تلفات توان راکتیو را به حداقل رسانده و سازگاری کاملی با انواع ژنراتورهای برق بدون ایجاد اعوجاج در مدار بالادست ایجاد میکند.
تحلیل فنی و تشریح مهندسی ویژگیهای یو پی اس آنلاین KSTAR MP2KH
⚡ توپولوژی حفاظتی پیشرفته
۱. معماری تبدیل دوگانه آنلاین (Double-Conversion Online) و سوئیچینگ بدون وقفه (0ms)
در توپولوژیهای آفلاین یا لایناینتراکتیو، مصرفکننده تا پیش از قطعی برق مستقیماً به شبکه شهری متصل است و در لحظه قطعی، یک تأخیر چند میلیثانیهای (Transfer Time) رخ میدهد که میتواند منجر به ریستارت شدن استوریجها، قطع ضبط سرورهای نظارتی (NVR) یا کرش سیستمهای پایگاهداده گردد. اما در یو پی اس آنلاین KSTAR MP2KH، مسیر برق شهری ابتدا توسط یک رکتیفایر (Rectifier) به ولتاژ مستقیم DC تبدیل شده و همزمان با شارژ باتریها، توسط یک اینورتر فرکانسبالا (Inverter) مجدداً به برق متناوب AC کاملاً بازتولید میشود.
نتیجه الکترونیکی: هیچ ارتباط فیزیکی یا فرکانسی مستقیمی بین نوسانات شبکه برق و بارهای خروجی وجود ندارد. در صورت قطع ناگهانی برق شهر، اینورتر بدون نیاز به سوییچ مکانیکی و با زمان انتقال دقیقاً صفر میلیثانیه (Zero Transfer Time) به مصرف انرژی از بانک باتری ادامه میدهد.
💡 نکته مهندسی:
خروجی دستگاه دارای تثبیت ولتاژ فوقالعاده دقیق با خطای کمتر از ۱± درصد و شکل موج سینوسی خالص (Pure Sine Wave) با هارمونیک کل (THDv) زیر ۳ درصد برای بارهای خطی است؛ این میزان خلوص حتی از برق استاندارد شهری باکیفیتتر است.
📊 توان مؤثر و راندمان
۲. توان واقعی ۱۸۰۰ وات با ضریب توان خروجی (Output Power Factor 0.9)
بسیاری از یوپیاسهای متداول ۲ کیلوولتآمپر در بازار، ضریب توانی برابر ۰.۷ یا ۰.۸ دارند و عملاً توانی معادل ۱۴۰۰ تا ۱۶۰۰ وات در خروجی ارائه میکنند. مهندسان کمپانی KSTAR در سری MP2KH با بهکارگیری المانهای سوییچینگ توانبالای IGBT، ضریب توان خروجی را به PF = 0.9 ارتقا دادهاند. این یعنی شما با خرید یک دستگاه 2000VA، به توان اکتیو خالص ۱۸۰۰ وات پایدار دسترسی دارید.
ارزش عملیاتی در زیرساخت: تجهیزات IT مدرن (مانند منابع تغذیه سرورهای HP و سوئیچهای Cisco با مدار اصلاح ضریب توان فعال) بارهایی با ضریب توان نزدیک به یک هستند. توان اکتیو بالاتر KSTAR MP2KH به شما اجازه میدهد تجهیزات بیشتری را روی یک یونیت تغذیه کنید، بدون آنکه در پیک بار با خطای اضافهبار (Overload) روبهرو شوید.
⚠️ تذکر محاسباتی ظرفیت:
برای حفظ ضریب اطمینان و افزایش طول عمر قطعات نیمههادی دستگاه، همواره توصیه میشود توان مصرفی مداوم تجهیزات متصل را روی حداکثر ۷۵ الی ۸۰ درصد ظرفیت نامی (حدود ۱۳۵۰ تا ۱۴۵۰ وات) طراحی کنید تا جریان هجومی اولیه (Inrush Current) آسیبی به مدار وارد نکند.
🔋 ذخیرهسازی انرژی و باتری
۳. معماری باتری خارجی ۴۸ ولت (48VDC External Battery Bank) با شارژر هوشمند ۱۲ آمپر
پسوند "H" در مدل MP2KH مشخصکننده مدل شارژر قوی (Long-run Model) است. در مدلهای باتری داخلی، به دلیل استفاده از باتریهای کوچک ۷ یا ۹ آمپرساعت، زمان برقدهی به حداکثر ۱۰ تا ۱۵ دقیقه محدود است. اما این دستگاه فاقد باتری داخلی بوده و دارای درگاه اتصال به بانک باتری خارجی ۴۸ ولت (تشکیلشده از ۴ عدد باتری ۱۲ ولت سری) است؛ در نتیجه شما میتوانید برحسب زمان بکاپ مدنظر خود (از ۱ ساعت تا ۱۰ ساعت)، باتریهایی با ظرفیت ۱۸Ah تا ۱۲۰Ah را به دستگاه متصل نمایید.
تکنولوژی شارژ هوشمند: این مدل مجهز به شارژر دو سطحی قابل انتخاب بین ۶ آمپر و ۱۲ آمپر است. الگوریتم سهمرحلهای شارژ (جریان ثابت، ولتاژ ثابت و حالت شناور یا Float) مانع از پدیده Thermal Runaway یا شارژ بیشازحد (Overcharge) شده و عمر مفید باتریهای سیلد اسید (VRLA/AGM) را تا ۳۰ درصد افزایش میدهد.
⛔ هشدار بسیار مهم نصاب:
ولتاژ نامی باس دیسی این دستگاه دقیقاً ۴۸ ولت است (۴ باتری ۱۲ ولت سری). هرگز باتریها را بهصورت موازی یا با تعداد متفاوت وصل نکنید. همچنین بهدلیل جریان شارژ بالای ۱۲ آمپر، استفاده از باتریهای ظرفیت کمتر از ۱۸ آمپرساعت میتواند به تخریب سریع صفحات سربی باتری منجر شود.
🌐 پایداری در شبکه سراسری
۴. بازه فوقالعاده عریض ولتاژ ورودی (110VAC - 300VAC) و سازگاری با ژنراتور
در زمان افت شدید فشار شبکه برق سراسری یا در مناطقی که فیدرها نوسانات سنگینی را تجربه میکنند، یوپیاسهای معمولی به حالت باتری سوییچ میکنند که تخلیههای مکرر و بیمورد باعث مرگ زودهنگام باتریها میشود. یو پی اس آنلاین KSTAR MP2KH به لطف بازه پذیرش ولتاژ ورودی از ۱۱۰ تا ۳۰۰ ولت متناوب، نوسانات بحرانی را درون مدار رکتیفایر تثبیت کرده و تنها در صورت قطعی کامل یا افت ولتاژ به زیر حد آستانه، باتری را درگیر میکند.
اصلاح ضریب توان ورودی (PFC ≥ 0.99): به لطف تکنولوژی اصلاح ضریب توان اکتیو، این دستگاه هیچگونه هارمونیک مخربی به شبکه بالادست تزریق نمیکند و با انواع دیزل ژنراتور و موتور برق سازگاری ۱۰۰٪ دارد و نوسان فرکانسی ژنراتور باعث خطای سوییچینگ در خروجی نمیشود.
🛡️ مزیت عملیاتی:
در بار کمتر از ۶۰ درصد، دستگاه قادر است تا ولتاژ فوقالعاده پایین ۱۱۰ ولت بدون سوییچ روی باتری روشن بماند؛ این مشخصه یک مزیت حیاتی برای شهرکهای صنعتی و مناطق با شبکه توزیع ناپایدار است.
⚙️ مانیتورینگ و لایههای حفاظتی
۵. بایپس خودکار استاتیک (Static Automatic Bypass) و پنل هوشمند LCD
دستگاه KSTAR MP2KH دارای سوئیچ بایپس الکترونیکی خودکار (Static Bypass) است. در صورت بروز هرگونه اضافه بار بحرانی (بیشتر از ۱۱۰٪ برای مدت طولانی) یا خطای دمای داخلی (Inverter Overtemperature)، دستگاه بار را بدون وقفه و در کسری از ثانیه روی مسیر بایپَس هدایت میکند تا هیچگاه برق مصرفکنندهها قطع نگردد.

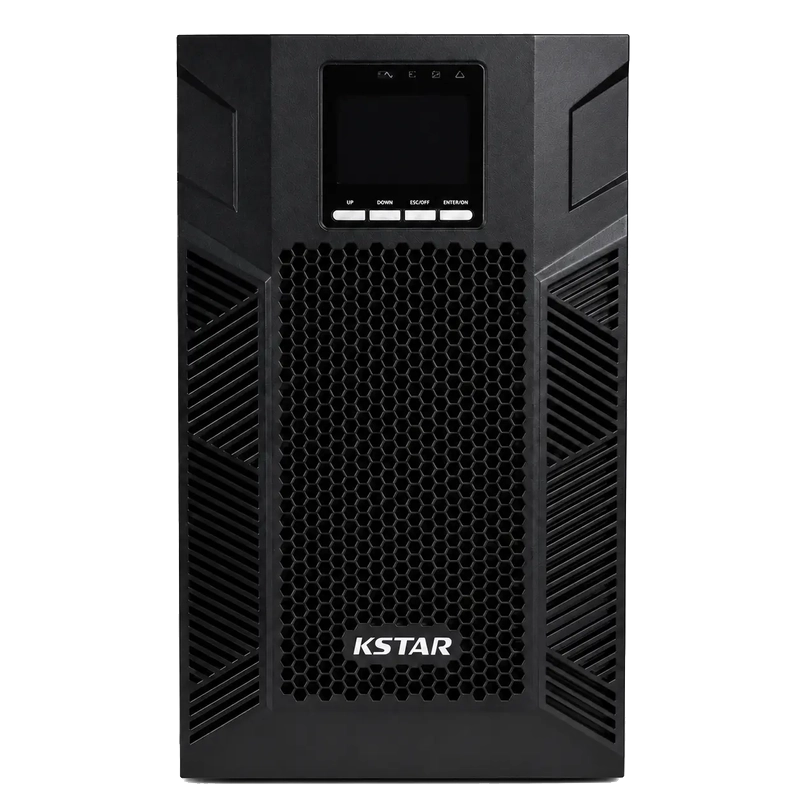

همچنین پنل کاربری جلوی دستگاه به همراه نمایشگر LCD چندمنظوره و ۴ کلید کنترلی، تمامی متغیرهای زنده شامل: درصد بار متصل، ولتاژ ورودی و خروجی، فرکانس، ولتاژ باتری و کد خطاهای سیستمی را نمایش داده و امکان تنظیم جریان شارژر و سایلنت کردن هشدارهای صوتی را فراهم میسازد.
🔌 درگاههای ارتباطی:

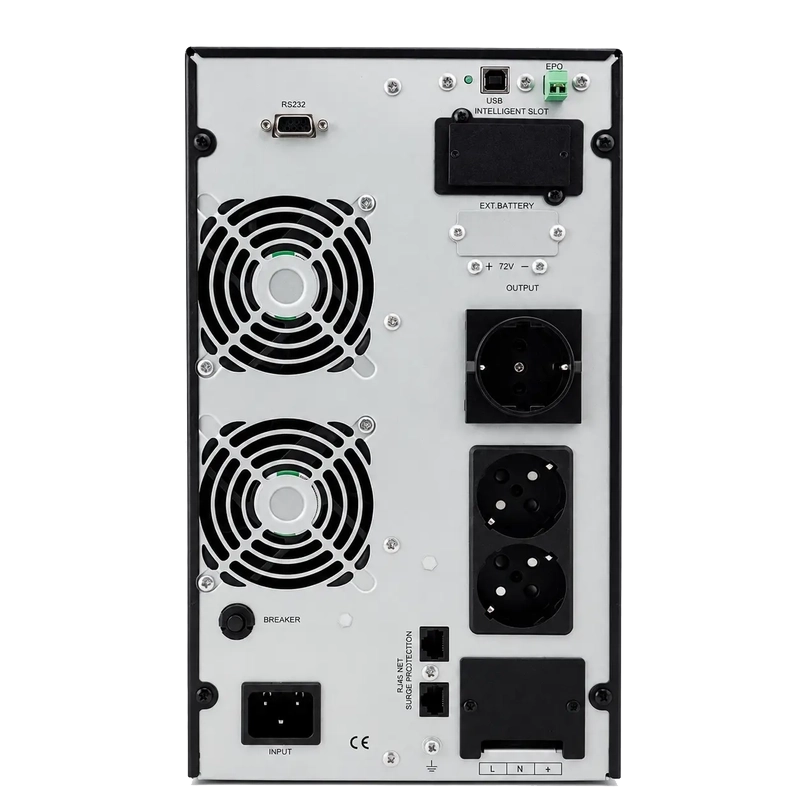

پشتیبانی از پورتهای ارتباطی هوشمند USB و RS232 بههمراه اسلات کارت هوشمند SNMP به مدیران شبکه این امکان را میدهد تا از طریق شبکه محلی یا وب، وضعیت یوپیاس را مانیتور کرده و دستور Shutdown خودکار و ایمن به سرورها صادر نمایند.
سناریوهای کاربردی و تجارب واقعی
چالشهای قطعی برق و پاسخ مهندسی KSTAR MP2KH
تصور کنید در حساسترین لحظه کاری، نوسان یا خاموشی رخ دهد. ببینید چگونه این یوپیاس آنلاین تبدیل دوگانه مانع از توقف عملیات شما میشود.
بحران در اتاق سرور: وقتی میلیثانیهها دادهها را نابود میکنند
صدای یکنواخت فنهای رک در سکوت اتاق سرور طنینانداز است. ساعت ۲ نیمهشب، ترانس محله دچار نوسان ناگهانی شده و جریان اصلی شهر قطع میشود. اگر یوپیاس شما از نوع لایناینتراکتیو با تأخیر سوئیچینگ (Transfer Time) حتی در حد چند میلیثانیه باشد، سرورهای پایگاهداده و استوریجها لحظهای خاموش شده و ریستارت میشوند. جدولهای دیتابیس خراب شده و بازیابی آن ساعتها زمان و میلیونها تومان هزینه خواهد داشت...
⚡ راهکار KSTAR MP2KH
- توپولوژی Double-Conversion آنلاین واقعی
- زمان انتقال دقیقاً صفر میلیثانیه (0ms)
- شکل موج خروجی سینوسی خالص (Pure Sine Wave)
💡 استدلال مهندسی
در یوپیاس آنلاین KSTAR MP2KH، مدار رکتیفایر و اینورتر همیشه فعال هستند. با قطع برق شهر، توان مصرفکننده بدون کوچکترین قطعی فیزیکی یا تغییر فاز از باتری تأمین شده و سرورهای حساس حتی متوجه رفتن برق نخواهند شد.
نقطه کور امنیتی: قطع ضبط تصاویر در حساسترین لحظه سرقت
سارقین برق ورودی کارگاه یا مجتمع را از بیرون قطع میکنند. دستگاه NVR و دوربینها متصل به یک یوپیاس با باتری داخلی هستند که حداکثر ۱۰ دقیقه بکاپ میدهد. برق به مدت ۳ ساعت قطع میماند و سیستم امنیتی کاملاً خاموش میشود؛ درست در همان فاصله زمانی، سرقت انجام شده و هیچ فیلم یا شواهدی روی هارد دیسکها ثبت نمیشود.
⚡ راهکار KSTAR MP2KH
- پشتیبانی از بانک باتری خارجی ۴۸ ولت (External Bank)
- شارژر قدرتمند هوشمند ۱۲ آمپر (Super Charger)
- تأمین برق طولانیمدت از ۲ تا ۱۰ ساعت متناسب با باتری
💡 استدلال مهندسی
مدل MP2KH بهدلیل ماهیت باتری خارجی (Long-Run)، به شما امکان اتصال ۴ باتری ۱۲ ولت با ظرفیت بالا (مثلاً ۶۵ یا ۱۰۰ آمپرساعت) را میدهد تا کل سیستم نظارتی و سوییچهای PoE ساعتها در خاموشی کامل بدون وقفه به ضبط ادامه دهند.
افت ولتاژ کشنده (Brownout): استهلاک خاموش بردهای الکترونیکی
در گرمای تابستان و اوج مصرف کولرها، ولتاژ برق شهر در مناطق صنعتی یا تجاری تا ۱۶۰ ولت افت میکند. دستگاههای پزشکی، پرینترهای صنعتی و تجهیزات حساس دفتری با کشیدن آمپر اضافه داغ کرده و بردهای حساس پاور آنها پس از مدتی دچار سوختگی قطعات الکترونیکی میشوند؛ یوپیاسهای ضعیف نیز مدام بوق زده و باتری خود را خالی میکنند.
⚡ راهکار KSTAR MP2KH
- محدوده پذیرش ولتاژ فوق عریض 110V تا 300V AC
- تثبیت دقیق ولتاژ خروجی 220V با خطای کمتر از 1%±
- تکنولوژی مدار اصلاح ضریب توان Active PFC
💡 استدلال مهندسی
دستگاه KSTAR حتی در افت ولتاژ شدید تا ۱۱۰ ولت بدون نیاز به تخلیه باتری، ولتاژ را تثبیت کرده و برقی استاندارد، پالایششده و بدون شوک حرارتی به تجهیزات حساس تحویل میدهد تا عمر مفید دستگاهها حفظ شود.
نویزهای فرکانسی مخرب: اختلال در تجهیزات کنترل دقیق
در کارگاه یا کارخانه، روشن و خاموش شدن کمپرسورها، موتورها و اینورترهای سهفاز باعث ایجاد نویزهای فرکانسی شدید و اسپایکهای ولتاژی روی خطوط برق میشود. این هارمونیکها باعث هنگ کردن سیستمهای CNC، مانیتورهای اتاق فرمان و خطای اندازهگیری در دستگاههای دقیق صنعتی میگردند.
⚡ راهکار KSTAR MP2KH
- ایزولاسیون کامل ورودی و خروجی با فناوری آنلاین
- هارمونیک کل فوقالعاده پایین (THDv < 3%)
- سازگاری کامل با ژنراتور و موتور برق بدون انتقال نویز
💡 استدلال مهندسی
بهدلیل بازتولید ۱۰۰٪ موج برق توسط اینورتر IGBT، تمامی نویزها و شوکهای فرکانسی شبکه در مرحله تبدیل به DC نابود میشوند و خروجی، برقی کاملاً تمیز با استاندارد آزمایشگاهی برای تجهیزات اندازهگیری خواهد بود.
📡 راهنمای انتخاب توپولوژی
مقایسه معماری یوپیاس: آفلاین، لایناینتراکتیو و آنلاین
برای انتخاب صحیح منبع تغذیه بدون وقفه، تفاوت سطح حفاظت و خروجی الکتریکی این ۳ مدل را در زیر مشاهده کنید.
سطح حفاظت: پایه
یوپیاس آفلاین
Offline / Standby
در وضعیت عادی، برق شهر مستقیماً و بدون هیچ فیلتراسیونی به دستگاه میرسد. تنها با قطع کامل برق، رله سوییچ کرده و باتری فعال میشود.
🎯 کاربرد: کامپیوترهای معمولی خانگی، مودم و تجهیزات غیرحساس در مناطقی با نوسان کم.
سطح حفاظت: متوسط
یوپیاس لایناینتراکتیو
Line-Interactive (AVR)
مجهز به مدار تثبیت ولتاژ پلهای (AVR) جهت اصلاح افت و خیزهای ولتاژ بدون مصرف باتری. خروجی در حالت باتری اغلب شبهسینوسی است.
🎯 کاربرد: اداری سبک، صندوق فروشگاهی، کامپیوترهای اداری و سیستمهای امنیتی معمولی.
★ انتخاب قطعی سرور و CCTV
سطح حفاظت: حداکثری
یوپیاس آنلاین دوبل تبدیل
Online Double-Conversion
تبدیل مداوم برق شهر به DC و مجدداً به AC خالص. ایزولاسیون کامل، زمان انتقال صفر ثانیه و خروجی سینوسی مطلق بدون کوچکترین نویز و شوک.
🎯 کاربرد: اتاق سرور، دستگاه ضبط NVR/DVR و دوربین، تجهیزات آزمایشگاهی/پزشکی و ماینینگ.
تکنولوژی اول
یوپیاس آفلاین
زمان انتقال:
۶ تا ۱۰ میلیثانیه
شکل موج:
شبیهسازیشده (مربعی)
تثبیت ولتاژ:
ندارد
حذف شوک و نویز:
ندارد
باتری اکسترنال:
پشتیبانی نمیشود
مناسب برای:
مصارف خانگی ساده
تکنولوژی دوم
لایناینتراکتیو
زمان انتقال:
۲ تا ۴ میلیثانیه
شکل موج:
شبهسینوسی
تثبیت ولتاژ:
متوسط (پلههای AVR)
حذف شوک و نویز:
محدود
باتری اکسترنال:
بسیار محدود
مناسب برای:
اداری معمولی و POS
⭐ KSTAR MP2KH
آنلاین دوبل تبدیل
زمان انتقال:
۰ میلیثانیه (لحظهای)
شکل موج:
سینوسی خالص (Pure Sine)
تثبیت ولتاژ:
دقیق و پیوسته (±۱٪)
حذف شوک و نویز:
کامل (ایزوله مطلق)
باتری اکسترنال:
دارد (48V با شارژر هوشمند)
مناسب برای:
سرور، شبکه، دوربین و تجهیزات حساس
⚡ مرکز دانش و پاسخ به سوالات تخصصی
پرسشهای متداول یوپیاس و سیستمهای برق اضطراری
پاسخهای مهندسی به چالشهای انتخاب توان، طراحی بانک باتری، مقایسه با سانورترها و الزامات فنی یوپیاس آنلاین KSTAR MP2KH
۱
تفاوت اصلی یوپیاس آنلاین Double-Conversion با مدلهای آفلاین و لایناینتراکتیو چیست؟
در یوپیاسهای آفلاین و لایناینتراکتیو، برق شهر مستقیماً یا با عبور از ترانس پلهای (AVR) به مصرفکننده میرسد و هنگام قطعی برق، یک رله مکانیکی مسیر را روی اینورتر جابهجا میکند که ۴ تا ۱۰ میلیثانیه زمان میبرد. اما در یوپیاس آنلاین Double-Conversion نظیر KSTAR MP2KH، برق ورودی ابتدا توسط یکسوساز یکپارچه به ولتاژ DC تبدیل شده و سپس اینورتر، ولتاژ متناوب AC کاملاً جدید، خالص و بدون نویز تولید میکند. به همین دلیل هیچ ارتباط الکتریکی مستقیمی بین برق شهری پرنوسان و تجهیزات شما وجود ندارد.
💡 مزیت کلیدی: زمان انتقال در این معماری دقیقاً صفر میلیثانیه (Zero Transfer Time) است و دستگاه حساس شما هیچگاه شوک یا قطعی لحظهای احساس نمیکند.
۲
منظور از ضریب توان (Power Factor) برابر با 0.9 در مدل KSTAR MP2KH چیست؟
توان نامی یوپیاسها بر حسب ولتآمپر (VA) بیان میشود، اما مصرف واقعی تجهیزات بر حسب وات (W) است. نسبت وات به ولتآمپر را ضریب توان (PF) میگویند. بسیاری از یوپیاسهای قدیمی بازار دارای PF = 0.6 یا 0.7 هستند (یعنی یک دستگاه 2000VA نهایتاً 1200 تا 1400 وات تحویل میدهد).
دستگاه KSTAR MP2KH با ضریب توان بالای PF = 0.9 طراحی شده است؛ این یعنی توان حقیقی خروجی آن به ۱۸۰۰ وات خالص (1800W) میرسد. شما به جای هزینهکرد برای یک یوپیاس 3KVA گرانقیمت، با MP2KH توان واقعی فوقالعادهای برای راهاندازی سرورها، هارد دیسکهای NVR و سوئیچهای شبکه به دست میآورید.
۳
تفاوت این یوپیاس آنلاین با یک سانورتر (Solar Inverter) معادل چیست؟
سانورترها تجهیزاتی عالی برای مصارف خورشیدی و باغی هستند، اما ساختار سوئیچینگ آنها عمدتاً بر پایه رلههای مکانیکی مشابه لایناینتراکتیو (Transfer Time: 10~20ms) طراحی شده است. جدول مقایسهای زیر تفاوتهای بنیادی را نشان میدهد:
| شاخص فنی | یوپیاس آنلاین KSTAR MP2KH | سانورتر هیبرید معادل (2KVA) |
|---|---|---|
| زمان انتقال (Switching) | ۰ میلیثانیه (پیوسته و بیدرنگ) | ۱۰ الی ۲۰ میلیثانیه (احتمال ریستارت تجهیزات حساس) |
| تثبیت ولتاژ و فرکانس | دقیق و ایزوله: 220V ±1% | وابسته به برق شبکه (معمولاً ±10%) |
| حذف نویز و اعوجاج هارمونیک (THD) | THDv کمتر از ۲٪ (سینوسی آزمایشگاهی) | بسته به بار شبکه بین ۳٪ تا ۷٪ |
| کاربری هدف | سرور، شبکههای رادیویی، اتاق عمل، دوربین CCTV | ویلا، پمپ آب، روشنایی خانگی، مزارع خورشیدی |
یوپیاس آنلاین KSTAR MP2KH
زمان سوئیچ:0ms (صفر ثانیه)
تثبیت ولتاژ:220V ±1%
اعوجاج THD:< 2% Pure Sine
هدف:سرور، شبکه و امنیت
سانورتر هیبرید معادل
زمان سوئیچ:10 ~ 20ms
تثبیت ولتاژ:220V ±10%
اعوجاج THD:3% ~ 7%
هدف:روشنایی و باغات
⚠️ هشدار مهندسی: استفاده از سانورتر برای رکوردرهای مداربسته (NVR) و سرورهای حساس به دلیل زمان وقفه ۱۰ میلیثانیهای ممکن است باعث Bad Sector در هارددیسک یا قطعی ارتباط سوئیچهای PoE شود.
۴
ولتاژ نامی باس دیسی (DC Bus) این دستگاه چقدر است و به چند باتری نیاز دارد؟
یوپیاس KSTAR مدل MP2KH به عنوان یک دستگاه ردهبالای آنلاین با ولتاژ باس باتری 48V DC کار میکند. از آنجا که باتریهای سیلد اسید صنعتی استاندارد ۱۲ ولتی هستند، برای راهاندازی این دستگاه حداقل به ۴ عدد باتری ۱۲ ولت نیاز دارید که به صورت سری (Series) بسته شوند:
4 × 12V = 48V DC Bus
این ساختار ولتاژ بالا باعث کاهش جریان عبوری کابلها، افت تلفات حرارتی و افزایش چشمگیر راندمان اینورتر در توانهای بالا میشود.
۵
فرمول دقیق محاسبه ظرفیت باتریها (آمپرساعت) بر اساس زمان برقدهی چیست؟
برای محاسبه مهندسی آمپرساعت (Ah) باتریها، از رابطه استاندارد توان و راندمان استفاده میکنیم:
C (Ah) = [ P (Watts) × T (Hours) ] ÷ [ V_dc (48V) × η (0.88) × DoD (0.8) ]
پارامترها:
- P: مجموع توان مصرفی تجهیزات به وات
- T: زمان پشتیبانی مورد نیاز به ساعت (Backup Time)
- V_dc: ولتاژ لینک باتری که برای MP2KH برابر 48 ولت است.
- η: راندمان اینورتر (حدود 88% تا 90%)
- DoD: عمق دشارژ بهینه برای افزایش طول عمر باتریها (معمولاً 80%)
مثال کاربردی: برای تامین ۶۰۰ وات بار (یک رک حاوی سرور و NVR) به مدت ۳ ساعت:
(600W × 3h) ÷ (48V × 0.88 × 0.8) = 1800 ÷ 33.79 ≈ 53.2 Ah
بنابراین انتخاب ۴ عدد باتری ۶۵ آمپرساعت (65Ah) بهترین و ایمنترین گزینه برای شما خواهد بود.
۶
تفاوت نسخه MP2K (باتری داخلی) با MP2KH (شارژر قوی اکسترنال) چیست؟
پسوند "H" در مدل MP2KH مخفف Long-Run Charger (شارژر تقویتشده) است:
- مدل معمولی (MP2K): دارای ۴ عدد باتری کوچک ۹ آمپرساعت داخلی است و شارژر آن تنها ۱ آمپر قدرت دارد. این مدل تنها ۵ تا ۱۵ دقیقه برای خاموش کردن اضطراری کامپیوترها زمان میدهد و نمیتوان به آن باتری بزرگ متصل کرد.
- مدل تخصصی (MP2KH): بدون باتری داخلی بوده و مجهز به شارژر هوشمند جریانبالا (Charge Current: 6A ~ 8A) است. شما میتوانید بانکهای باتری خارجی از ۲۸ آمپر تا ۲۰۰ آمپرساعت را به آن متصل کرده و ساعتها (حتی تمام طول شب) بدون وقفه برق داشته باشید.
۷
چه نوع باتریهایی برای KSTAR MP2KH مناسب است و آیا باتری خودرویی قابل نصب است؟
باتری ایدهآل برای این سیستم، باتریهای صنعتی سیلد اسید بدون نیاز به نگهداری (VRLA / AGM) یا GEL مخصوص یوپیاس و همچنین باتریهای لیتیوم فسفات (LiFePO4 با BMS سازگار) هستند.
🚫 استفاده از باتری خودرویی مطلقاً توصیه نمیشود! دلایل مهندسی:
- باتریهای خودرویی برای جریان دشارژ آنی (استارت زدن در ۳ ثانیه) طراحی شدهاند و با دشارژ پیوسته (Deep Cycle) ظرف چند ماه صفحات سربی آنها سولفاته و نابود میشود.
- هنگام شارژ توسط شارژر قوی MP2KH، باتری استارتی خودرویی گاز اسیدی متصاعد کرده و خطر آتشسوزی در محیط اداری/اتاق سرور ایجاد میکند.
۸
سیستم شارژ هوشمند ۳ مرحلهای (Smart 3-Stage Charging) چیست و چه مزیتی دارد؟
شارژرهای سنتی با ولتاژ ثابت، باتری را دچار پدیده «اورشارژ» و بادکردگی میکنند. میکروپروسسور KSTAR فرایند شارژ را در ۳ فاز کنترل میکند:
- مرحله Constant Current (جریان ثابت): شارژ سریع باتریهای کاملاً تخلیه شده تا ۸۵٪ ظرفیت بدون افزایش حرارت.
- مرحله Constant Voltage (ولتاژ ثابت یا جذب): تثبیت تدریجی ظرفیت باقیمانده باتری تا ۱۰۰٪ با شیب نزولی آمپراژ.
- مرحله Float (شناور): پایین نگه داشتن ولتاژ روی سطحی پایدار برای آمادهباش دائم بدون تبخیر الکترولیت و خوردگی شبکه سربی.
این مکانیزم عمر مفید باتریهای گرانقیمت شما را بین ۳۰ تا ۵۰ درصد افزایش میدهد.
۹
آیا یوپیاس KSTAR MP2KH میتواند با ژنراتورهای دیزلی یا بنزینی سینک شود؟
بله، کاملاً. یکی از معضلات ژنراتورها نوسان شدید فرکانس (بین 45 تا 55 هرتز) است که باعث میشود یوپیاسهای آفلاین مدام سوییچ کرده و به اشتباه باتری را خالی کنند. یوپیاس KSTAR MP2KH با داشتن حالت کاری Generator Compatible و بازه وسیع فرکانس ورودی (40Hz تا 70Hz)، برق بیکیفیت ژنراتور را گرفته، اصلاح و فیلتر میکند و خروجی پایدار 50Hz مطلق به مصرفکنندهها تحویل میدهد.
۱۰
حالتهای کاری دستگاه (Normal, Battery, Bypass, ECO) چگونه عمل میکنند؟
- Normal Mode: برق شهر دائماً از مسیر Rectifier/Inverter عبور کرده و فیلتر میشود (وضعیت پیشفرض).
- Battery Mode: با قطع برق، انرژی بلافاصله و با تاخیر صفر از بانک باتری ۴۸ ولت تأمین میگردد.
- Automatic Bypass: اگر دستگاه دچار اضافهبار شدید (Overload) یا خطای داخلی شود، برای جلوگیری از خاموش شدن رک سرور، بار را فوراً به برق شهری متصل میکند.
- ECO Mode (صرفهجویی انرژی): در مناطقی با شبکه پایدار، راندمان را تا ۹۷٪ بالا میبرد و تنها در صورت نوسان شدید به اینورتر سوییچ میکند.
۱۱
پورتهای ارتباطی (USB, RS232, SNMP) در این مدل چه امکاناتی فراهم میکنند؟
با اتصال کابل USB یا RS232 به سرور و نصب نرمافزار مانیتورینگ اختصاصی، شما میتوانید تمام پارامترها از جمله ولتاژ ورودی/خروجی، درصد بار، دمای دستگاه و سطح شارژ باتری را روی مانیتور مشاهده کنید.
🛡️ قابلیت خاموشی خودکار (Auto Shutdown): هنگامی که در نیمهشب برق قطع شده و باتری به ۱۰٪ پایانی میرسد، یوپیاس از طریق پورت USB سیگنال Safely Shutdown را برای ویندوز سرور یا ESXi ارسال میکند تا پایگاههای داده و ماشینهای مجازی بدون صدمه خاموش شوند. با نصب کارت تحت شبکه SNMP، این مانیتورینگ از هر کجای دنیا از طریق IP اختصاصی در دسترس است.
۱۲
آیا میتوان مصرفکنندههای موتوری مانند فنهای دمنده یا کولرگازی را به این UPS متصل کرد؟
بارهای سلفی و موتوری (مانند الکتروموتور پمپها، کمپرسور کولر و یخچال) در لحظه استارت ۳ تا ۵ برابر توان نامی خود جریان کشی دارند. اتصال چنین بارهایی باعث اورلود شدن لحظهای و فعال شدن محافظت بایپس میشود. توصیه اکید مهندسی این است که از KSTAR MP2KH صرفاً برای بارهای الکترونیکی حساس IT، نظارتی، مخابراتی و اداری استفاده شود. برای بارهای موتوری حتماً توان دستگاه باید دستکم ۳ برابر توان نامی موتور در نظر گرفته شود.
۱۳
قابلیت Cold Start به چه معناست و چه کاربردی در مواقع بحرانی دارد؟
ویژگی استارت سرد (Cold Start) به این معناست که اگر برق شهر به طور کامل قطع باشد، تکنسین میتواند با فشردن و نگه داشتن دکمه ON، یوپیاس را مستقیماً از روی انرژی ذخیره شده در باتریها روشن کند. این قابلیت در حین اجرای پروژههای ساختمانی قبل از برقرسانی شبکه، یا برای خواندن اطلاعات اضطراری از سرور در زمان بلایای طبیعی حیاتی است.
۱۴
الزامات تهویه، سایز کابل و شرایط دمایی نگهداری بانک باتری ۴۸ ولت چیست؟
- دمای استاندارد: دمای ایدهآل برای باتریهای صنعتی سیلد اسید ۲۰ تا ۲۵ درجه سانتیگراد است. هر ۱۰ درجه افزایش دما بالاتر از ۳۰ درجه، عمر مفید شیمیایی باتری را ۵۰٪ کاهش میدهد!
- سایز کابل رابط: برای توان ۱۸۰۰ وات در ولتاژ ۴۸ ولت، حداکثر جریان تخلیه به حدود ۴۵ آمپر میرسد. حداقل سطح مقطع کابل استاندارد مسی رابط باتریها به دستگاه باید ۱۰ یا ۱۶ میلیمتر مربع با سرسیمهای پرسی محکم باشد.
- کابینت باتری: باتریها باید داخل رک یا کابینت فلزی استاندارد با تهویه گردش هوای طبیعی قرار گیرند.
۱۵
نحوه نگهداری دورهای و تست سلامت باتریها (Battery Test) چگونه است؟
دستگاه KSTAR MP2KH مجهز به کلید تست خودکار دورهای باتری از روی پنل است. با این حال تیم مهندسی اصفهانتک اقدامات زیر را به صورت فصلی توصیه میکند:
- بررسی ولتاژ تک تک ۴ باتری در حالت فلوت (باید بین 13.6V تا 13.8V یکنواخت باشند). اگر یکی از باتریها افت زیادی نشان دهد، مانع شارژ صحیح بقیه خواهد شد.
- آچارکشی و بازدید پیچ ترمینالها جهت اطمینان از عدم شلشدگی و اکسیداسیون.
- اجرای یک مانور قطع برق دستی برای ۱۰ دقیقه جهت تست تخلیه عملیاتی زیر بار واقعی.
دپارتمان مهندسی برق اضطراری و دیتاسنتر اصفهانتک
درخواست مشاوره تخصصی و برآورد فنی باتری و یوپیاس
جمعبندی نهایی: پایداری مطلق، ایزولاسیون کامل و بقای دادهها با یوپیاس آنلاین KSTAR MP2KH
اگر برای رکهای سرور، تجهیزات نظارت تصویری هوش مصنوعی (NVRهای پرظرفیت و سوییچهای PoE)، مراکز تلفن VoIP، دستگاههای حساس سونوگرافی یا آزمایشگاهی به دنبال پایان دادن به کابوس قطعی و شوکهای ولتاژ هستید، KSTAR MP2KH (2000VA / 1800W) نقطه اوج تکنولوژی برق بدون وقفه است. با بهرهگیری از معماری Online Double-Conversion، زمان انتقال دقیقاً ۰ میلیثانیهای و ضریب توان کمنظیر 0.9، تمام نوسانات، اعوجاجهای هارمونیک و نویزهای شبکه برق پیش از رسیدن به دستگاههای باارزش شما نابود میشوند. وجود شارژر توانبالای هوشمند ۶ الی ۸ آمپری در این نسخه (سری H)، دست شما را برای اتصال بانکهای باتری اکسترنال ۴۸ ولتی تا ۲۰۰ آمپرساعت باز گذاشته تا ساعتها قطعی برق شهری حتی ذرهای روی تداوم خدمترسانی کسبوکارتان اثر نگذارد.
چرا طراحی و همبندی بانک باتری ۴۸ ولت نیازمند محاسبات دقیق مهندسی است؟
در بارهای نزدیک به ۱۸۰۰ وات، جریان دشارژ آنی از بانک باتری ۴۸ ولت به بیش از ۴۵ آمپر پیوسته میرسد. هرگونه عدم تناسب در مقاومت داخلی ۴ باتری سریشده، استفاده از کابلهای رابط ضعیف با سطح مقطع کمتر از ۱۰ میلیمتر مربع، یا عدم پرس صحیح سرسیمهای مسی، باعث افت ولتاژ شدید (Voltage Drop)، داغ شدن غیرعادی ترمینالها و تریپ زودهنگام دستگاه قبل از دشارژ کامل باتریها خواهد شد. دپارتمان تخصصی اصفهانتک با سالها تجربه در پروژههای نظارتی و شبکهای، صفر تا صد محاسبه ظرفیت نامی باتری متناسب با ساعات قطعی، تهیه کابینتهای استاندارد با تهویه بهینه، کابلکشی صنعتی و کانفیگ پارامترهای خاموشی خودکار (Safe Auto-Shutdown) سرورها را گارانتی مینماید.
معماری آنلاین دوبل تبدیل با خروجی سینوسی خالص و زمان انتقال صفر ثانیه (0ms)
توان مفید ۱۸۰۰ وات حقیقی به لطف ضریب توان خروجی بالای دستگاه (Power Factor 0.9)
شارژر هوشمند ۶ الی ۸ آمپری جهت پشتیبانی از بانکهای باتری حجیم تا 200Ah
بازه بسیار وسیع ولتاژ ورودی (110V ~ 300V) برای جلوگیری از استهلاک بیمورد باتری
سازگاری کامل با ژنراتورهای صنعتی و فیلتراسیون نوسانات شدید فرکانس (40Hz ~ 70Hz)
پورتهای مانیتورینگ هوشمند USB/RS232 و پشتیبانی از اسلات کارت شبکه SNMP
دریافت مشاوره فنی، محاسبه بانک باتری و خرید تخصصی KSTAR MP2KH
تیم فنی اصفهانتک با بررسی دقیق توان مصرفی تک تک دوربینها، سوییچهای شبکه، استوریجها و سرورهای شما، محاسبه دقیق ظرفیت بانک باتری (بر حسب ساعت بکآپ مورد نیاز)، ارائه باتریهای تاریخجدید با گارانتی تعویض و اجرای استانداردهای حفاظتی برق ورودی/خروجی را با بالاترین کیفیت تضمین میکند.
محاسبه دقیق جریان مصرفی و زمان بکآپ اضطراری
تأمین باتریهای صنعتی سیلد اسید (Deep Cycle) تاریخ روز

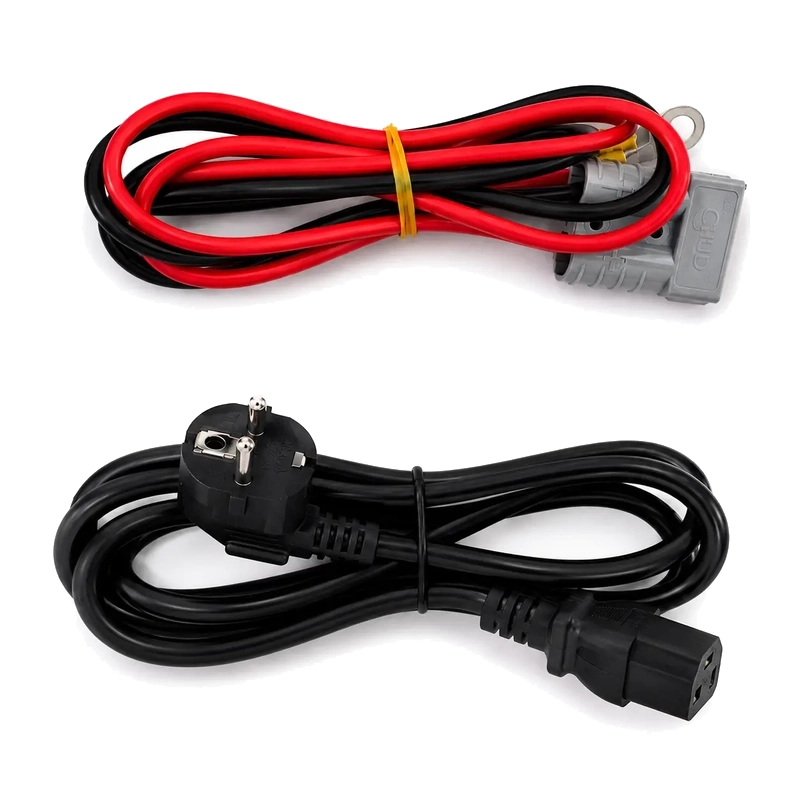

کابلکشی استاندارد ۴۵ آمپر و کابینت باتریهای ضدحرارت
راهاندازی مانیتورینگ نرمافزاری و سناریوی خاموشی خودکار سرور
(پشتیبانی فنی):
۰۹۱۳۷۳۶۷۳۶۲
