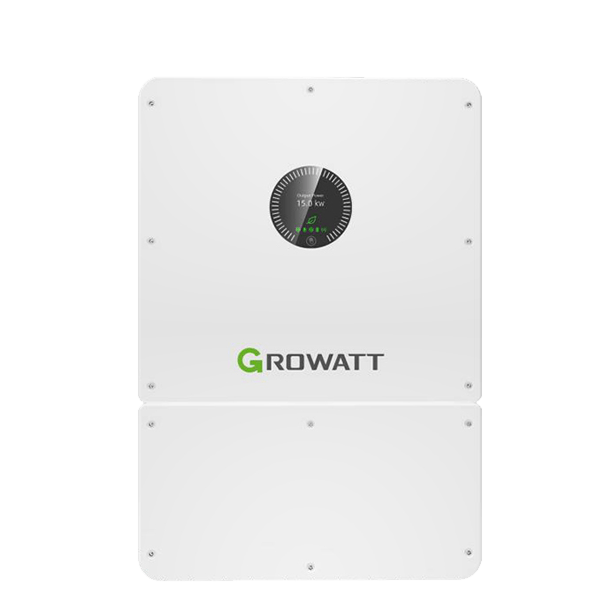

اینورتر هیبریدی ۱۵ کیلووات گرووات WIT 15K-HU

اینورتر هیبریدی خورشیدی ۱۵ کیلووات سه فاز گرووات مدل Growatt WIT 15K-HU (ولتاژ پایین LV | بک‌آپ ۱۰ میلی‌ثانیه)

Name: اینورتر هیبریدی خورشیدی ۱۵ کیلووات سه فاز گرووات مدل Growatt WIT 15K-HU (ولتاژ پایین LV | بکآپ ۱۰ میلیثانیه)
Brand: گرووات (Growatt)
SKU: 39558
Price: 560000000 IRT
Availability: InStock

ویژگی‌های برجسته و شاخص اینورتر هیبریدی Growatt WIT 15K-HU

⚡ خروجی قدرتمند سه فاز:
تأمین توان نامی ۱۵ کیلووات پیوسته با تحمل لحظه‌ای تا ۳۰ کیلوولت‌آمپر (Surge)

🔋 پشتیبانی باتری ولتاژ پایین (LV):
سازگار با باتری‌های ۴۸ تا ۵۱.۲ ولت با جریان خارق‌العاده ۲۹۰ آمپر شارژ/دشارژ

☀️ ظرفیت ورودی آرایه خورشیدی:
پذیرش پنل تا ۲۴ کیلووات (اورسایزینگ ۱۶۰٪) با ولتاژ مدار باز تا ۱۰۰۰ ولت

🔄 سوئیچینگ آنی سطح UPS:
انتقال بی‌وقفه به مد اضطراری در کمتر از ۱۰ میلی‌ثانیه بدون ریست تجهیزات حساس

⚖️ خروجی کاملاً نامتقارن:
پشتیبانی ۱۰۰٪ از عدم تعادل فازها در حالت بک‌آپ برای جلوگیری از تریپ سیستم

🔌 درگاه اختصاصی دیزل ژنراتور:
دارای پورت اتصال ژنراتور مستقل تا توان ۳۰ کیلووات با راه‌اندازی هوشمند خودکار

🔗 توسعه‌پذیری بالا (Parallel):
قابلیت موازی‌سازی تا ۶ دستگاه اینورتر جهت دستیابی به توان کل ۹۰ کیلووات

🛡️ دوام صنعتی و استاندارد محافظتی:
استاندارد نفوذناپذیری IP66، راندمان بالا تا ۹۷.۶٪ و مانیتورینگ هوشمند ابری

برند: گرووات (Growatt)

560,000,000 تومان

مقایسه

افزودن به علاقه مندی ها

20 نفر در حال مشاهده محصول هستند

توضیحات

اینورتر هیبریدی خورشیدی ۱۵ کیلووات سه فاز گرووات مدل Growatt WIT 15K-HU؛ تحولی نوین در تأمین برق بی‌وقفه و مستقل

اگر برای کارگاه صنعتی، پمپ چاه کشاورزی، ساختمان اداری یا ویلای مدرن خود به دنبال پایان دادن همیشگی به دغدغه قطعی برق و افت ولتاژ هستید، اینورتر هیبریدی سه فاز گرووات سری WIT 15K-HU دقیقاً همان نیروگاه کوچک و هوشمندی است که نیاز دارید. برند گرووات (Growatt) به‌عنوان یکی از ۵ غول برتر صنعت خورشیدی جهان، با معرفی این شاهکار نسل جدید، نقطه ضعف بزرگ اینورترهای سه فاز قدیمی را برطرف کرده است؛ اینورتر WIT 15K-HU برخلاف سایر مدل‌های گران‌قیمت بازار، به‌جای باتری‌های کمیاب ولتاژ بالا، از باتری‌های استاندارد و مقرون‌به‌صرفه ۴۸ ولت (LV) پشتیبانی می‌کند و با توان ورودی خیره‌کننده ۲۴ کیلووات پنل خورشیدی، یک برق سه فاز پایدار، تمیز و بی‌وقفه (سطح سرورهای دیتاسنتر) را در تمام ساعات شبانه‌روز برای شما تضمین می‌نماید. متخصصان فنی اصفهان‌تک این پکیج نیروگاهی را به همراه ضمانت اصالت، پشتیبانی فنی و کانفیگ اختصاصی ارائه می‌کنند.

اینورتر هیبریدی ۱۵ کیلووات سه فاز گرووات مدل Growatt WIT 15K-HU اصفهان تک

پشتیبانی از باتری ۴۸ ولت با جریان ۲۹۰A

بزرگ‌ترین برگ برنده اینورتر WIT 15K-HU اقتصادی بودن ذخیره‌ساز آن است. در حالی که رقبای سه فاز نیاز به باتری‌های پرهزینه High Voltage دارند، این دستگاه با باتری‌های در دسترس و ارزان‌تر ۴۸ ولت لیتیومی یا ژل کار می‌کند و با جریان شارژ/دشارژ فوق‌العاده ۲۹۰ آمپر، نهایت سرعت در شارژ و بیشترین توان پشتیبانی اضطراری را به ارمغان می‌آورد.

برق اضطراری بی‌وقفه کمتر از ۱۰ میلی‌ثانیه

هنگام رفتن ناگهانی برق شهر، تجهیزات حساس اداری، سرورها، سیستم‌های نظارتی، آسانسورها و دستگاه‌های آزمایشگاهی حتی متوجه قطعی برق نخواهند شد! زمان انتقال به حالت اضطراری (UPS) در این دستگاه کمتر از ۱۰ میلی‌ثانیه است که مانع از هرگونه راه‌اندازی مجدد (Reboot)، شوک الکتریکی یا آسیب دیدن مدارات حساس الکترونیکی می‌شود.

پایداری کامل با خروجی ۱۰۰٪ نامتقارن

در ساختمان‌های مسکونی یا کارگاه‌ها به‌ندرت مصرف هر ۳ فاز مساوی است. بیشتر اینورترهای سه فاز در صورت عدم تعادل فاز خاموش می‌شوند؛ اما WIT 15K-HU از عدم تعادل ۱۰۰ درصدی فازها پشتیبانی می‌کند؛ یعنی می‌توانید روی یک فاز ۵ کیلووات و روی فاز دیگر کمترین بار را بدون افت ولتاژ، لرزش یا تریپ اینورتر به‌صورت پایدار استفاده کنید.

اتصال ژنراتور و موازی‌سازی تا ۹۰ کیلووات

این دستگاه مجهز به پورت اختصاصی برای اتصال به دیزل ژنراتور تا توان ۳۰ کیلووات است و در صورت خالی شدن باتری‌ها، ژنراتور را به‌طور خودکار استارت می‌زند. علاوه بر این، اگر در آینده مصرف پروژه‌تان بیشتر شود، می‌توانید تا ۶ دستگاه اینورتر را با هم موازی (Parallel) کرده و یک شبکه پرتوان ۹۰ کیلووات راه‌اندازی کنید.

تحلیل مهندسی و کالبدشکافی ۶ شاهکار فناورانه در اینورتر Growatt WIT 15K-HU

🔋

۱. شاهکار معماری باتری ولتاژ پایین (LV 48V) با جریان شارژ و دشارژ ۲۹۰ آمپر

بیایید با بزرگ‌ترین شگفتی مهندسی این دستگاه شروع کنیم. در دنیای اینورترهای خورشیدی، تقریباً تمام اینورترهای سه فاز بالای ۱۰ کیلووات به سمت باتری‌های ولتاژ بالا (High Voltage - حدود ۳۰۰ تا ۵۰۰ ولت) می‌روند. این یعنی چه؟ یعنی کارفرما برای راه‌اندازی اینورتر مجبور است تعداد زیادی باتری سری کند، هزینه‌های سرسام‌آور برای باتری‌های گران‌قیمت HV بپردازد و در صورت خرابی یک سلول، کل بانک باتری از مدار خارج شود. اما مهندسان گرووات در سری WIT یک شاهکار خلق کرده‌اند: این دستگاه توان خروجی عظیم ۱۵ کیلووات سه فاز را تنها با استفاده از یک بانک باتری ولتاژ پایین ۴۰ تا ۶۰ ولت (استاندارد ۴۸ یا ۵۱.۲ ولت) تأمین می‌کند.

رسیدن به توان ۱۵ کیلووات روی ولتاژ ۵۰ ولت نیازمند مدیریت جریان‌های سنگین است؛ گرووات مدار داخلی را برای تحمل جریان استثنایی ۲۹۰ آمپر شارژ و دشارژ مهندسی کرده است. این قابلیت به شما اجازه می‌دهد از باتری‌های ماژولار اقتصادی رکمونت، لیتیومی دیواری یا حتی باتری‌های ژل مرسوم در بازار استفاده کنید. اگر در آینده نیاز به ذخیره‌سازی بیشتری داشتید، به راحتی یک ماژول ۴۸ ولت دیگر موازی می‌کنید؛ بدون اینکه نیازی به تغییر کل ساختار ولتاژی سیستم باشد.

ارزش راهبردی در پروژه: کاهش ۳۰ تا ۴۵ درصدی هزینه خرید باتری در ابتدای پروژه، امنیت الکتریکی فوق‌العاده بالا به دلیل کار با ولتاژ بی‌خطر (زیر ۶۰ ولت DC) و انعطاف‌پذیری بی‌نهایت در توسعه تدریجی بانک باتری.

⚖️

۲. مدیریت هوشمند بار با پشتیبانی ۱۰۰٪ از عدم تعادل فازها (Unbalanced Output)

یکی از کابوس‌های همیشگی مهندسان در پروژه‌های سه فاز ساختمانی، ویلایی و حتی صنعتی سبک، «عدم تعادل بار روی فازها» است. در یک پروژه واقعی، مصرف هر سه فاز هیچ‌وقت برابر نیست؛ برای مثال ممکن است در زمان قطعی برق، روی فاز اول اسپلیت و روشنایی با توان ۵ کیلووات روشن باشد، روی فاز دوم یک پمپ ۲ کیلوواتی و روی فاز سوم تنها چند مدار ۳۰۰ واتی فعال باشند. اینورترهای هیبریدی سه فاز سنتی در چنین شرایطی با خطای عدم تقارن (Phase Unbalance Fault) خاموش می‌شوند یا خروجی آن‌ها به توانِ ضعیف‌ترین فاز محدود می‌شود!

اینورتر Growatt WIT 15K-HU مجهز به تکنولوژی 100% Three-Phase Unbalanced Support در هر دو حالت متصل به شبکه و مد بک‌آپ اضطراری است. این یعنی اینورتر می‌تواند روی فاز R دقیقاً ۵ کیلووات، روی فاز S دقیقاً ۳ کیلووات و روی فاز T مثلاً ۱ کیلووات تزریق کند، بدون اینکه ولتاژ هیچ‌کدام از فازها افت کند یا دستگاه کوچک‌ترین لرزش و خطایی ثبت نماید.

ارزش راهبردی در پروژه: آسودگی مطلق برق‌کار و مجری پروژه از تقسیم فازهای سنتی؛ دستگاه خودش بار را متعادل می‌کند و مانع از قطع بی‌موقع جریان در بارهای نامتقارن روزمره می‌شود.

⚡

۳. انتقال بدون قطعی در کمتر از ۱۰ میلی‌ثانیه (Seamless UPS-Class Switching)

بسیاری از اینورترهای بازار به عنوان دستگاه دارای برق اضطراری فروخته می‌شوند، اما زمان سوئیچ آن‌ها بین ۵۰ تا ۲۰۰ میلی‌ثانیه است. شاید این زمان برای روشنایی یا یخچال مشکلی ایجاد نکند، اما برای سرورهای شبکه، روترها، دوربین‌های نظارتی، دستگاه‌های ماینر یا تجهیزات پزشکی و آزمایشگاهی، یک خاموشی نیم‌ثانیه‌ای یعنی ریست شدن کل سیستم، سوختن احتمالی هاردها و از دست رفتن اطلاعات ارزشمند.

اینورتر گرووات با رکورد خیره‌کننده کمتر از ۱۰ میلی‌ثانیه (<10ms) از شبکه به باتری/خورشیدی سوئیچ می‌کند. سرعت پلک زدن انسان بین ۱۰۰ تا ۴۰۰ میلی‌ثانیه است؛ این دستگاه ۱۰ برابر سریع‌تر از پلک زدن انسان واکنش نشان می‌دهد! حتی رایانه‌های دسکتاپ و منابع تغذیه با خازن‌های فیلتر کوچک نیز متوجه قطعی برق نخواهند شد. این استاندارد سخت‌گیرانه، اینورتر شما را به یک UPS صنعتی غول‌پیکر ۱۵ کیلووات تبدیل می‌کند.

ارزش راهبردی در پروژه: حذف کامل هزینه‌های سنگین خرید، نگهداری و تعویض باتری UPSهای مجزا در سازمان‌ها، ادارات و دفاتر کاری لوکس؛ یک تیر و دو نشان!

☀️

۴. اورسایزینگ ۱۶۰ درصدی با پذیرش ۲۴ کیلووات پنل و ولتاژ ورودی ۱۰۰۰ ولت

یک اینورتر ۱۵ کیلووات نباید صرفاً به ۱۵ کیلووات پنل محدود شود؛ چون در روزهای ابری، زمستان‌ها، صبح‌های زود و دمای بالای تابستان، راندمان پنل‌ها کاهش می‌یابد. اگر ورودی اینورتر را محدود ببندید، در بیشتر ساعات سال توان نامی دستگاه را دریافت نخواهید کرد. گرووات برای حل این مشکل، اجازه اورسایزینگ تا ۱۶۰ درصد (یعنی ۲۴,۰۰۰ وات توان ورودی PV) را به شما می‌دهد.

علاوه بر این، حداکثر ولتاژ مدار باز (Voc) در این مدل به عدد حرفه‌ای ۱۰۰۰ ولت DC رسیده است که با ۲ ردیاب مستقل MPPT (جریان ورودی ۴۰ آمپری برای پشتیبانی از پنل‌های نسل جدید دووجهی یا بیفاشیال تا ۷۰۰ وات) پشتیبانی می‌شود. ولتاژ بالا یعنی می‌توانید استرینگ‌های طولانی ببندید؛ استرینگ‌های طولانی‌تر به معنای جریان پایین‌تر در کابل‌ها، کاهش افت خط، تلفات حرارتی کمتر و در نتیجه نیاز به کابل‌های با مقطع نازک‌تر و کارهای سربندی ارزان‌تر در تابلوهای DC است.

ارزش راهبردی در پروژه: تولید حداکثری انرژی حتی در بدترین ساعات تابش و صرفه‌جویی اساسی در کابل‌کشی، کمبینر باکس‌ها و فیوزهای ورودی به دلیل ولتاژ کاری ۱۰۰۰ ولتی.

🔌

۵. هماهنگی بی‌نقص با دیزل ژنراتور تا توان ۳۰kW و قابلیت بلک‌استارت (Black Start)

در پروژه‌های آف‌گرید یا مناطق خارج از بافت شهری که قطعی‌های زمستانی طولانی (چندین روز متوالی هوای ابری و برفی) رخ می‌دهد، تکیه مطلق به خورشید و باتری می‌تواند ریسک قطعی داشته باشد. گرووات در سری WIT یک ترمینال ورودی اختصاصی و کاملاً مجزا برای دیزل ژنراتور یا ژنراتور گازسوز تا توان ۳۰ کیلووات طراحی کرده است. این پورت صرفاً یک ورودی ساده نیست؛ اینورتر از طریق کنتاکت خشک داخلی (Dry Contact) و رله‌های فرمانی، در صورت افت ولتاژ باتری‌ها به ژنراتور فرمان روشن شدن خودکار می‌دهد، بار را روی ژنراتور منتقل می‌کند، باتری‌ها را شارژ می‌نماید و پس از تکمیل، ژنراتور را اتوماتیک خاموش می‌سازد.

شاهکار دیگر این بخش قابلیت بلک استارت (Black Start) است. اگر به هر علتی باتری‌ها تا آخرین قطره تخلیه شوند و برق شبکه هم قطع باشد، اکثر اینورترها اصطلاحاً به خواب مرگ می‌روند و روشن نمی‌شوند. اما WIT 15K-HU با اولین پرتوهای خورشید صبحگاهی، مدار داخلی خود را مستقلاً از طریق پنل‌ها روشن کرده و فرایند احیای باتری‌ها و بار را به جریان می‌اندازد.

ارزش راهبردی در پروژه: تضمین پایداری ۱۰۰ درصدی سیستم حتی در طولانی‌ترین بحران‌های اقلیمی بدون نیاز به حضور اپراتور، تعویض دستی کلید دوطرفه یا تنظیمات پیچیده.

🛡️

۶. ایزولاسیون کامل جوی با استاندارد نفوذناپذیری IP66 و راندمان ۹۷.۶٪

اقلیم کشور ما در فصول مختلف با چالش‌های بزرگی مثل ریزگردهای شدید، طوفان‌های شنی، رطوبت متغیر و گرمای طاقت‌فرسای کویری همراه است. اکثر دستگاه‌های الکترونیکی اگر در فضای باز یا نیمه‌باز نصب شوند، با نفوذ خاک به برد الکترونیکی دچار اتصال کوتاه و آتش‌سوزی می‌شوند. اینورتر Growatt WIT 15K-HU با سطح حفاظت بدنه IP66 ساخته شده است. درجه IP66 یعنی بدنه دستگاه کاملاً در برابر نفوذ ریزترین گردوغبارها مهروموم بوده و حتی در برابر شدیدترین پاشش‌های پرفشار آب و باران‌های سیل‌آسا نفوذناپذیر است.

این مقاومت مکانیکی در کنار یک سیستم خنک‌کننده فن هوشمند (Smart Air Cooling) و راندمان کم‌نظیر ۹۷.۶۰ درصد قرار گرفته است. اتلاف حرارتی پایین یعنی دستگاه حتی در دماهای تا ۶۰+ درجه سانتی‌گراد پایدار می‌ماند و فن‌های هوشمند سرعت خود را بر اساس دمای هیت‌سینک و میزان بار تنظیم می‌کنند تا نویز صوتی دستگاه همواره زیر ۵۰ دسی‌بل (در حد یک کتابخانه آرام) بماند.

ارزش راهبردی در پروژه: قابلیت نصب مستقیم در فضاهای باز، اتاقک‌های تأسیسات، باغ‌ها و سقف کارخانه‌ها بدون نگرانی از استهلاک، سوختن بردها بر اثر گردوخاک و کاهش راندمان حرارتی.

مطالعات میدانی و پروژه‌ای اصفهان‌تک

اینورتر Growatt WIT 15K-HU در کدام پروژه‌ها برگ برنده است؟

انتخاب اینورتر هیبریدی سه فاز با پشتیبانی از باتری اقتصادی ۴۸ ولت، یک تصمیم کلیدی فنی-مالی است. ۴ سناریوی کاربردی زیر بر اساس پروژه‌های واقعی طراحی و تحلیل شده‌اند:

کاربری کارگاهی و صنعتی CASE 01

کارگاه‌های تراشکاری CNC، قالب‌سازی و خطوط تولید سبک

مسئله کارفرما: خاموشی ناگهانی در شهرک‌های صنعتی موجب خسارت میلیونی به تیغچه‌های CNC و توقف دستگاه‌های تزریق می‌شود. اینورترهای سه فاز رایج، کارفرما را ناچار به خرید باتری‌های بسیار گران‌قیمت ولتاژ بالا (High Voltage) می‌کنند که توجیه اقتصادی پروژه را از بین می‌برد.

مزایای مهندسی مدل WIT 15K

اتصال به بانک باتری مقرون‌به‌صرفه 48V LV با جریان شارژ/دشارژ قدرتمند 290A.
خروجی 100% Unbalanced جهت تغذیه مصارف نامتعادل تک‌فاز و سه فاز کارگاه.
تحمل توان راه‌اندازی تا 22.5kW برای استارت ایمن الکتروموتورها و اسپیندل‌ها.

دستاورد عملیاتی در محل پروژه

پذیرش آرایه خورشیدی تا سقف 24kWp برای به صفر رساندن قبوض مصرفی تابستان.
عدم قطعی و توقف در چرخه تولید قطعات حساس صنعتی.
قابلیت موازی‌سازی تا 6 دستگاه (90kW) در طرح‌های توسعه آینده.

توصیه اجرایی اصفهان‌تک: با توجه به جریان ۲۹۰ آمپری باتری، سایز کابل مسی حداقل ۵۰ یا ۷۰ میلی‌متر مربع با کابل‌شوهای بیومتال و فیوز NH مناسب الزامی است.

مجتمع‌های مسکونی و ویلایی CASE 02

ویلاهای لوکس، ساختمان‌های هوشمند (BMS) و زیرساخت دیتاسنتر

مسئله کارفرما: چیلرها، آسانسور، سیستم‌های امنیتی و تجهیزات هوشمند خانگی با افت ولتاژ یا سوئیچینگ‌های با تاخیر دچار سوختگی یا ریست می‌شوند؛ علاوه بر این، صدای فن و ظاهر خشن اینورترهای سنتی برای فضاهای مسکونی نامناسب است.

مزایای مهندسی مدل WIT 15K

سوئیچینگ سطح دیتاسنتر < 10ms (UPS Class) بدون اختلال در تجهیزات حساس.
دو ردیاب مجزای MPPT 1000V متناسب با سقف‌های شیروانی چندجهته ویلا.
درجه عایق‌بندی کامل IP66 با نویز صوتی کنترل‌شده مناسب فضای رفاهی.

دستاورد عملیاتی در محل پروژه

تغذیه مستقل تا 5kW روی هر فاز برای تفکیک بارهای سرمایشی هر طبقه.
تأمین برق سینوسی خالص، بدون هارمونیک و نوسان برای استخر، جکوزی و آسانسور.
مانیتورینگ ریموت آنلاین از طریق اپلیکیشن موبایل با آمار دقیق شارژ و دشارژ.

ارزش افزوده: قابلیت بالانس فاز ۱۰۰ درصدی مانع از تریپ اینورتر هنگام روشن شدن اسپلیت تک‌فاز سنگین در اتاق‌ها می‌شود.

کاربری مستقل و کشاورزی CASE 03

پمپاژ آب کشاورزی، باغ‌پسته‌ها و سردخانه‌های خارج از شبکه سراسری

مسئله کارفرما: هزینه‌های سرسام‌آور سوخت گازوئیل، استهلاک بالای دیزل ژنراتورها و لزوم حضور دائم کارگر برای روشن/خاموش کردن ژنراتور در زمان‌های آبیاری و افت ولتاژ باتری.

مزایای مهندسی مدل WIT 15K

پورت اختصاصی اتصال ژنراتور تا 30kW مجهز به فرمان استارت اتوماتیک (ATS).
قابلیت خودراه‌اندازی هوشمند Black Start با تابش اولین نور خورشید در روز بعد.
ایزولاسیون کامل بردها در برابر گردوغبار مناطق کویری و خشک.

دستاورد عملیاتی در محل پروژه

کاهش بیش از ۸۰ درصدی ساعات کارکرد و استهلاک دیزل ژنراتور.
عملکرد کاملاً خودکار و بدون نیاز به اپراتور در سناریوهای جزیره‌ای (Off-Grid).
پایداری دائم دمای سردخانه‌های میوه در گرم‌ترین ایام سال.

نکته نگهداری: در محیط‌های پر گردوغبار کشاورزی، بازرسی و بادگیری فیلترهای مشبک فن‌ها به صورت ماهانه توصیه می‌شود.

ارتقای نیروگاه‌های خورشیدی CASE 04

میکروگریدهای تجاری و اضافه کردن باتری به سیستم‌های آن‌گرید موجود

مسئله کارفرما: مجموعه‌هایی که دارای نیروگاه خورشیدی متصل به شبکه (On-Grid) قدیمی هستند، هنگام قطع برق شبکه کاملاً خاموش می‌شوند و پنل‌هایشان عملاً بدون استفاده می‌ماند.

مزایای مهندسی مدل WIT 15K

پشتیبانی از پروتکل AC Coupling جهت اتصال موازی به خروجی اینورترهای موجود.
پروتکل‌های ارتباطی استاندارد RS485 و CANbus هماهنگ با BMS باتری‌های لیتیومی.
امکان تزریق یا ذخیره‌سازی توان مازاد نیروگاه پیشین در باتری‌ها.

دستاورد عملیاتی در محل پروژه

حفظ کامل اینورترهای قدیمی بدون نیاز به تغییر در سیم‌بندی استرینگ‌های PV.
تبدیل مجتمع به یک ریزشبکه مدرن و پایدار در زمان خاموشی شبکه توزیع.
کاهش شدید هزینه‌های سرمایه‌گذاری مجدد برای کارفرما.

مشاوره تخصصی مهندسی: در اتصالات AC Coupling، تنظیم دقیق نسبت توان نامی اینورترها و فرکانس Droop برای جلوگیری از Over-charge باتری‌ها الزامی است.

⚡ پایگاه دانش و راهنمای تخصصی خرید

پرسش‌های متداول و کالبدشکافی فنی Growatt WIT 15K-HU

پاسخ‌های شفاف، مهندسی و مستند به دیتاشیت رسمی کارخانه برای رفع ابهامات پیچیده سیستم‌های خورشیدی سه فاز؛ تدوین شده توسط دپارتمان تخصصی انرژی خورشیدی اصفهان‌تک.

۰۱ من برق تک‌فاز دارم؛ آیا خرید این اینورتر سه فاز توجیه دارد یا حتماً باید اینورتر تک‌فاز بخرم؟

پاسخ مستقیم فنی: خیر! اگر انشعاب شما از اداره برق تک‌فاز است، این اینورتر برای شما مناسب نیست.

اینورتر Growatt WIT 15K-HU یک اینورتر سه‌فاز (3L/N/PE) با ولتاژ خروجی نامی 230V/400V است. ورودی شبکه (Grid) و خروجی برق اضطراری (UPS) این دستگاه بر اساس سه خط فاز با زاویه ۱۲۰ درجه طراحی شده‌اند. اتصال یک فاز مشترک به هر سه ترمینال ورودی باعث بروز خطای Phase Angle Error شده و اینورتر سنکرون نخواهد شد.

اگر مصرف بسیار بالایی در سیستم تک‌فاز دارید، راه‌حل مهندسی پیشنهادی کارشناسان اصفهان‌تک، موازی‌سازی دو یا سه دستگاه از اینورترهای تک‌فاز گرووات (مانند سری SPF) یا ارتقای کنتور به سه فاز با درخواست از شرکت توزیع نیروی برق است.

۰۲ برای موتور آسانسور سه فاز ۱۵ کیلووات پاسخگو است؟ اگر توان موتور به ۱۷ کیلووات برسد چطور؟

پاسخ به این سؤال دو بخش کلیدی دارد که بستگی مستقیم به نوع راه‌انداز موتور آسانسور (تابلو فرمان) دارد:

۱. موتورهای مجهز به درایو VVVF (اینورتردار): اگر آسانسور شما دارای تابلو درایودار (۳VF) باشد، جریان راه‌اندازی نرم و بدون شوک لحظه‌ای (Soft Starter) است. این مدل اینورتر گرووات توان پیوسته 15,000VA ارائه می‌دهد؛ بنابراین موتور ۱۵ کیلوواتی با درایو به شرط آنکه سایر مصرف‌کننده‌های ساختمان هم‌زمان بار سنگینی ایجاد نکنند کار می‌کند. اما برای موتور ۱۷ کیلووات، توان پیوسته نامی اینورتر کافی نبوده و سیستم وارد خطای اضافه بار (Overload) می‌شود.

۲. موتورهای قدیمی دو سرعته (Direct-on-line): موتورهای بدون درایو در لحظه استارت بین ۵ تا ۷ برابر جریان نامی (Surge Current) می‌کشند. اگرچه WIT 15K توان ضربه‌ای تا 22.5kVA (برای ۱۰ ثانیه) را تحمل می‌کند، اما استارت موتور ۱۵ یا ۱۷ کیلووات القایی بدون درایو، اینورتر را به تریپ حفاظتی هدایت می‌کند.

⚠️ پیشنهاد فنی اصفهان‌تک: برای موتورهای آسانسور ۱۵ یا ۱۷ کیلوواتی، حتماً باید دو دستگاه WIT (مثلاً یک دستگاه ۱۰ کیلووات و یک دستگاه ۱۵ کیلووات یا دو دستگاه ۱۵ کیلووات) را به‌صورت موازی (Parallel) نصب کنید یا از درایوهای آسانسوری Regenerative با قابلیت کنترل نرم شیب جریان بهره ببرید.

۰۳ مفهوم «کیلووات» (kW) و «کیلووات‌ساعت» (kWh) در محاسبه باتری چیست و چه فرقی با هم دارند؟

این رایج‌ترین اشتباه در میان خریداران سیستم‌های خورشیدی است:

کیلووات (kW) - توان یا سرعت مصرف انرژی: نشان‌دهنده حداکثر توانی است که اینورتر می‌تواند در هر لحظه تأمین کند. مثلاً ۱۵ کیلووات یعنی در یک ثانیه معین، این دستگاه می‌تواند همزمان بارهای الکتریکی تا مجموع ۱۵,۰۰۰ وات را روشن کند (شبیه به سرعت جریان آب از شیلنگ).
کیلووات‌ساعت (kWh) - انرژی یا ظرفیت مخزن: نشان‌دهنده حجم انرژی ذخیره‌شده در باتری‌ها در طول زمان است (شبیه به حجم کل آب موجود در مخزن تانکر).

یک مثال ساده: اگر شما مصرف‌کننده‌هایی معادل ۳ کیلووات (مثلاً داکت اسپلیت، یخچال‌ها و روشنایی) داشته باشید و بخواهید ۵ ساعت قطعی برق مداوم را رد کنید، به ۱۵ کیلووات‌ساعت (15kWh) ظرفیت ذخیره باتری نیاز دارید (3kW × 5h = 15kWh). حال اینورتر ۱۵ کیلوواتی WIT به راحتی می‌تواند تمام این انرژی را با ضریب بار عالی مدیریت و تحویل دهد.

۰۴ چگونه ظرفیت باتری مناسب (آمپرساعت) را بر اساس ساعت بی‌برقی محاسبه کنیم؟

اینورتر Growatt WIT 15K با باتری‌های ولتاژ پایین نامی 48V (دامنه کاری ۴۰ تا ۶۰ ولت) کار می‌کند. فرمول دقیق مهندسی برای تعیین ظرفیت آمپرساعت (Ah):

ظرفیت باتری (Ah) = [مصرف کل (وات‌ساعت) ÷ ۴۸ ولت] ÷ (عمق دشارژ × راندمان اینورتر)

میانگین بار مصرفی	مدت قطعی برق	انرژی خالص (kWh)	بانک باتری لیتیومی پیشنهادی (48V)	بانک باتری ژل/سرب‌اسید (48V)
۲ کیلووات (اداری/روشنایی)	۴ ساعت	۸ kWh	۲ عدد ماژول 48V 100Ah (موازی)	۸ عدد 12V 100Ah (سری-موازی)
۵ کیلووات (کارگاهی/ویلا)	۴ ساعت	۲۰ kWh	۴ عدد ماژول 48V 100Ah (یا ۱ عدد 400Ah)	۱۶ عدد 12V 150Ah
۱۰ کیلووات (بار سنگین/صنعتی)	۳ ساعت	۳۰ kWh	۶ عدد ماژول 48V 100Ah	توصیه نمی‌شود (جریان کشش بسیار بالا)

۲ کیلووات مصرف مداوم (۴ ساعت)

انرژی مورد نیاز:8 kWh

باتری لیتیومی:2x 48V 100Ah

باتری ژل اسید:8x 12V 100Ah

۵ کیلووات مصرف مداوم (۴ ساعت)

انرژی مورد نیاز:20 kWh

باتری لیتیومی:4x 48V 100Ah

باتری ژل اسید:16x 12V 150Ah

💡 نکته حیاتی: عمق تخلیه مجاز (DoD) در باتری‌های لیتیوم LiFePO4 تا ۹۰ درصد و در باتری‌های سرب‌اسید نهایتاً ۵۰ درصد است؛ به همین دلیل در صورت استفاده از باتری ژل، باید ظرفیت بانک باتری را دوبرابر محاسبه کنید.

۰۵ جریان شارژ و دشارژ ۲۹۰ آمپر در اینورتر چه مزیت و الزاماتی دارد؟

طبق مشخصات رسمی صفحه ورودی باتری، حداکثر جریان شارژ و دشارژ پیوسته این مدل 290A است. این یعنی:

شارژ فوق‌سریع: در بازه‌های کوتاه وصل بودن برق شهری یا آفتاب شدید، قادر است یک بانک باتری بزرگ ۳۰۰ آمپرساعتی را تنها در ۱ الی ۱.۵ ساعت کاملاً شارژ کند.
تغذیه کامل ۱۵ کیلووات توان تنها از باتری: در زمان خاموشی شبکه (15,000W ÷ 51.2V ≈ 293A)، اینورتر می‌تواند بدون افت ولتاژ، توان اسمی کامل را از باتری ۴۸ ولت بیرون بکشد.

⚠️ الزام مهم کابل‌کشی: جریان ۲۹۰ آمپر بسیار سنگین است. عبور این جریان نیازمند شینه‌کشی مسی، دو رشته کابل ۷۰mm² در کنار هم یا تک کابل ۹۵mm² استاندارد نسوز، فیوز مینیاتوری یا تیغه‌ای DC با آمپراژ حداقل ۳۵۰ آمپر است. کابل‌های نازک باعث افت ولتاژ شدید، گرم شدن خطرناک و تریپ زودهنگام دستگاه خواهند شد.

۰۶ حداکثر توان پنل خورشیدی قابل اتصال به این اینورتر چقدر است؟ (DC/AC Ratio)

طبق دیتاشیت، حداکثر توان آرایه فتوولتائیک ورودی (Max. Recommended PV Power) معادل ۲۴,۰۰۰ وات (۲۴ کیلووات) است. این نسبت ۱.۶ برابری پنل به اینورتر (DC/AC Overclocking) به شما امکان می‌دهد در روزهای نیمه‌ابری، ساعات ابتدایی صبح و ساعات پایانی عصر که شدت تابش کاهش می‌یابد، همواره توان کامل ۱۵ کیلووات خروجی را استخراج کرده و همزمان باتری‌ها را با سرعت پر کنید.

۰۷ استرینگ‌بندی پنل‌ها با توجه به مشخصات MPPT دستگاه چگونه باید طراحی شود؟

دستگاه دارای ۲ ردیاب مستقل MPPT با تعداد ورودی استرینگ 2/2 (مجموعاً ۴ استرینگ) است. پارامترهای حیاتی عبارتند از:

حداکثر ولتاژ مدار باز ورودی: 1000V DC
ولتاژ استارت دستگاه: 180V DC
محدوده ولتاژ بهینه MPPT: بین 150V الی 850V (ایده‌آل‌ترین راندمان روی ۶۰۰ ولت)
حداکثر جریان ورودی هر MPPT: معادل 32A (جریان اتصال کوتاه 40A)

طراحی استاندارد برای پنل‌های ۵۵۰ وات مدرن (Voc ≈ 49.8V): در هر استرینگ می‌توانید بین ۱۰ تا ۱۶ عدد پنل را سری کنید (ولتاژ مدار باز استرینگ در سردترین روز زمستان از ۸۵۰ ولت عبور نکند). شما می‌توانید ۲ استرینگ ۱۲ تایی روی MPPT1 و ۲ استرینگ ۱۲ تایی روی MPPT2 ببندید که مجموعاً ۴۸ پنل ۵۵۰ وات (معادل ۲۶.۴ کیلووات اسمی) با راندمان خیره‌کننده تولید خواهند کرد.

۰۸ منظور از قابلیت «خروجی نامتقارن ۱۰۰٪» (100% Unbalanced Output) چیست؟

در اکثر اینورترهای سه فاز سنتی، بار باید کاملاً متقارن باشد؛ یعنی اگر روی یک فاز ۵ کیلووات بار قرار گیرد، فازهای دیگر نیز باید به همان میزان مصرف داشته باشند، در غیر این صورت اینورتر افت ولتاژ شدید داده یا ارور عدم تعادل می‌دهد.

اما فناوری 100% Unbalanced Output در اینورتر گرووات WIT به این معناست که شما می‌توانید روی یک فاز ۵,۰۰۰ وات مصرف فعال داشته باشید در حالی که روی دو فاز دیگر مصرف صفر وات است! این ویژگی فوق‌العاده برای ساختمان‌هایی که دارای بارهای تک‌فاز ناهماهنگ، سیستم‌های روشنایی مجزا و داکت اسپلیت‌های تک‌فاز روی فازهای متفاوت هستند، حیاتی‌ترین امتیاز محسوب می‌شود.

۰۹ آیا اینورتر در زمان قطع برق شهر، بدون ریست شدن کامپیوترها و سرورها سوئیچ می‌کند؟

بله، قطعی صفر مطلق در محدوده استاندارد UPS.

زمان سوئیچینگ (Switching Time) اینورتر Growatt WIT کمتر از < 10 میلی‌ثانیه است. استانداردهای منابع تغذیه کامپیوترها و تجهیزات شبکه (ATX Power Supply Standard) قطعی تا ۱۶ الی ۲۰ میلی‌ثانیه را با خازن‌های داخلی تحمل می‌کنند. به این ترتیب در زمان رفتن برق شهر، کامپیوترها، سرورهای حسابداری، دستگاه‌های خودپرداز، سیستم‌های مداربسته تحت شبکه (NVR) و ماژول‌های خانه هوشمند بدون کوچک‌ترین ریست یا خاموشی به کار خود ادامه می‌دهند.

۱۰ شرایط فیزیکی محیط نصب و ایمنی دستگاه به چه صورت است؟

اینورتر دارای درجه حفاظتی بسیار بالای IP66 است؛ به این معنا که کاملاً در برابر نفوذ ذرات ریز گردوغبار عایق بوده و حتی پاشش مستقیم آب پرفشار آسیبی به آن وارد نمی‌کند. با این وجود، رعایت الزامات زیر برای دستیابی به بالاترین طول عمر برد و قطعات سیلیکونی الزامی است:

جلوگیری از تابش مستقیم آفتاب تابستان: ترجیحاً دستگاه را زیر سایه‌بان یا در اتاق تأسیسات نصب کنید. تابش آفتاب مستقیم دمای بدنه را بالا برده و راندمان هیت‌سینک‌ها را کاهش می‌دهد.
فاصله تهویه (Clearance): حداقل ۵۰ سانتی‌متر از طرفین و بالا/پایین اینورتر باید فضای خالی جهت گردش طبیعی و عملکرد فن‌های هوشمند دستگاه وجود داشته باشد.
مقاومت دیوار: وزن خالص اینورتر ۴۳ کیلوگرم است. دیوار یا شاسی محل نصب باید کاملاً مستحکم، تراز و با پیچ و رول‌پلاک‌های فولادی سنگین (انکر بولت) مهار شود.

۱۱ آیا می‌توان ژنراتور دیزلی یا بنزینی را مستقیماً به اینورتر وصل کرد و خودکار استارت شود؟

بله، اینورتر مجهز به پورت اختصاصی ژنراتور تا توان ۳۰ کیلووات و رله فرمان Dry Contact است.

شما نیازی به کلید چنج‌اور دستی یا تابلو ATS مجزا ندارید. اینورتر پورت ورودی مستقلی برای دیزل‌ژنراتور دارد. در صورتی که باتری‌ها به درصد شارژ بحرانی (مثلاً ۲۰٪) برسند و خورشید در دسترس نباشد، اینورتر از طریق خروجی رله خشک به تابلو اتواستارت ژنراتور فرمان روشن شدن می‌دهد. پس از گرم شدن و تنظیم فرکانس، ژنراتور وارد مدار شده، بارها را تأمین و باتری‌ها را شارژ می‌کند و به محض پر شدن باتری، به طور خودکار خاموش می‌گردد.

۱۲ آیا این مدل با انواع باتری‌های لیتیومی بازار ایران پروتکل ارتباطی (BMS) سازگار دارد؟

اینورتر به پورت‌های ارتباطی مجزای CAN و RS485 مجهز است و فریم‌ویر آن پروتکل‌های استاندارد صنعتی (مانند Pylontech، Growatt Hope، Deye، Taico، Shoto، Narada و پروتکل‌های عمومی Pace / Seplos) را پشتیبانی می‌کند. در این حالت اینورتر وضعیت تک‌تک سلول‌ها، دما، ولتاژ دقیق و درصد شارژ واقعی (SoC) را از بی‌ام‌اس دریافت کرده و فرآیند شارژ را با نهایت دقت و ایمنی مدیریت می‌کند. ضمناً برای باتری‌های بدون BMS، قابلیت کارکرد در مد دستی سرب‌اسید (Lead-Acid Mode) نیز وجود دارد.

۱۳ قابلیت موازی‌سازی (Parallel) دستگاه تا چه ظرفیتی امکان‌پذیر است؟

این اینورتر از قابلیت پارالل هوشمند تا ۶ دستگاه به طور همزمان پشتیبانی می‌کند. یعنی شما می‌توانید با اضافه کردن پله‌ای اینورترها، نیروگاه خود را از توان پایه ۱۵ کیلووات تا توان خیره‌کننده ۹۰ کیلووات (90kW) سه فاز توسعه دهید. تمامی دستگاه‌ها با کابل‌های شبکه ارتباطی موازی شده و تقسیم توان را با دقت میلی‌ثانیه‌ای و بدون تداخل با یکدیگر انجام می‌دهند.

۱۴ در صورت تخریب شبکه برق یا قطع کامل در یک منطقه دورافتاده، قابلیت «Black Start» چه می‌کند؟

در اینورترهای عادی، اگر باتری‌ها به دلیل روزهای ابری مداوم به صورت کامل تخلیه شوند و شبکه برقی هم در کار نباشد، اینورتر خاموش شده و حتی اگر صبح روز بعد آفتاب بتابد، روشن نمی‌شود و نیاز به اپراتور یا شارژر خارجی دارد.

اما به لطف قابلیت Black Start (شروع از صفر) در مدل WIT 15K-HU، اینورتر با اولین پرتوهای صبحگاهی خورشید و تحریک ولتاژ پنل‌ها، مدارات داخلی خود را احیا کرده، شروع به شارژ باتری‌ها می‌کند و پس از تثبیت ولتاژ، برق مصرف‌کننده‌ها را به طور اتوماتیک متصل می‌سازد؛ این یعنی استقلال ۱۰۰ درصدی در پروژه‌های دورافتاده کشاورزی و ماینینگ بدون نیاز به حضور انسان.

۱۵ مکانیزم خنک‌کننده (Cooling) این دستگاه چگونه است و چقدر صدا تولید می‌کند؟

دستگاه مجهز به سیستم هوشمند خنک‌کاری با فن تنظیم‌شونده (Smart Fan Cooling) است. فن‌ها با توجه به میزان بار خروجی و دمای ماسفت‌ها و ترانس‌ها تغییر دور می‌دهند. سطح صدای تولیدی دستگاه در بار کامل کمتر از < 50 dB است که معادل صدای یک یخچال خانگی یا مکالمه آرام است. با این وجود، به دلیل خروج گرما در بارهای بالا، توصیه کارشناسان نصب آن در راهروهای تأسیساتی، موتورخانه یا پارکینگ است و بهتر است داخل فضای استراحت ویلا نصب نگردد.

۱۶ آیا قابلیت صفر کردن تزریق برق به شبکه شهر (Zero Export) دارد تا قبض جریمه صادر نشود؟

بله، کاملاً پیشرفته و دارای تنظیمات نرم‌افزاری دقیق.

در ایران اگر شما کنتور دوطرفه (Net Metering) یا قرارداد تضمینی نداشته باشید و برق خورشیدی به شبکه برگشت بخورد، کنتورهای دیجیتال برق این انرژی را به عنوان مصرف شما محاسبه کرده و قبض‌های بسیار سنگین صادر می‌کنند. این اینورتر با استفاده از Smart Meter سه فاز (چسترهای جریان CT) در ورودی اصلی ساختمان، توان تولیدی خود را لحظه‌به‌لحظه دقیقاً برابر با نیاز مصرف‌کننده‌ها تنظیم می‌کند و تزریق به شبکه را روی صفر وات مطلق قفل نگه می‌دارد.

۱۷ تفاوت معماری این اینورتر (۴۸ ولت) با اینورترهای سه فاز های‌ولتاژ (HV) چیست و کدام بهینه‌تر است؟

اینورترهای سه فاز HV نیازمند حداقل ۴ تا ۸ باتری سری شده با ولتاژهای بین ۲۰۰ تا ۶۰۰ ولت هستند که قیمت بسیار بالاتری دارند و در صورت خرابی یک سلول کل سیستم از کار می‌افتد. اما سری WIT 15K-HU یک نوآوری نادر در جهان است: اینورتر سه فاز با توان ۱۵ کیلووات صنعتی که مستقیماً با یک باتری ۴۸ ولت ولتاژ پایین (LV) راه‌اندازی می‌شود. شما می‌توانید کار را با تنها یک باتری ۴۸ ولت ۱۰۰ آمپرساعت شروع کنید و به‌مرور باتری اضافه کنید؛ اتفاقی که هزینه اولیه سرمایه‌گذاری را تا ۵۰ درصد نسبت به اینورترهای های‌ولتاژ کاهش می‌دهد.

۱۸ خدمات گارانتی، تأمین قطعات و پشتیبانی فنی در اصفهان‌تک به چه شکل است؟

تمامی دستگاه‌های تأمین‌شده توسط اصفهان‌تک با ضمانت اصالت کالا، تست فنی عملکرد پیش از تحویل و گارانتی معتبر شرکتی ارائه می‌شوند. تیم مهندسی ما علاوه بر نظارت بر کانفیگ اصولی، پشتیبانی کامل تنظیمات ریموت از طریق پلتفرم ShineServer گرووات، نقشه مدارات تک‌خطی (SLD) و تأمین قطعات یدکی مانند بردهای تغذیه و فن‌ها را برای خریداران محترم تضمین می‌نماید.

دانلود کاتالوگ و دیتاشیت فنی اینورتر Growatt WIT 4-15K-HU PDF رسمی کارخانه

مشخصات کامل الکتریکی MPPT، دیاگرام‌های سیم‌کشی سه فاز، راندمان شارژ/دشارژ ۲۹۰ آمپری و تاییدیه‌های بین‌المللی

دریافت فایل دیتاشیت

مطالعه راهنمای جامع نصب و راه اندازی برگرفته از راهنمای رسمی گرووات

راهنمای کامل نصب فیزیکی، اتصالات الکترونیکی، تنظیمات و مدهای کاری، ارتباطات و مانیتورینگ و برسی خطاها و عیب یابی

راهنمای جامع نصب

مرکز تخصصی سولار و سیستم‌های ذخیره‌سازی اصفهان‌تک

جمع‌بندی نهایی: تلاقی هوشمندی، استقلال انرژی و صرفه اقتصادی با اینورتر هیبرید سه فاز Growatt WIT 15K-HU

اگر برای پروژه‌های صنعتی، کارگاهی (ماشین‌آلات CNC و الکتروموتورها)، باغ‌عمارت‌های لوکس، مزارع مکانیزه و مجتمع‌های تجاری به دنبال سیستم بک‌آپ مطمئن و مدیریت مصرف بدون وقفه هستید، اینورتر خورشیدی هیبریدی Growatt WIT 15K-HU نقطه عطف مهندسی سیستم‌های سه‌فاز است. این دستگاه با نبوغ کم‌نظیر در استفاده از بانک باتری ولتاژ پایین (LV - 48V) با جریان هیولایی ۲۹۰ آمپر، هزینه خرید و پیچیدگی باتری‌های ولتاژ بالا (HV) را بدون کوچک‌ترین افت توان تا توان نامی ۱۵ کیلووات برای شما حذف کرده است. پشتیبانی از ۲۴,۰۰۰ وات ورودی پنل خورشیدی (۱۶۰٪ اورسایزینگ)، ۳ مسیر مستقل MPPT با ولتاژ عملکردی تا ۱۰۰۰ ولت و سوئیچینگ فوق‌سریع کمتر از ۱۰ میلی‌ثانیه، ایمنی و پایداری شبکه برق شما را تضمین می‌کند.

چرا در راه‌اندازی سیستم WIT 15K-HU، مهندسی اتصالات ۲۹۰ آمپری حیاتی است؟

در پلتفرم‌های ولتاژ پایین ۴۸ ولت با توان ۱۵ کیلووات، جریان دشارژ مداوم به مرز ۲۹۰ آمپر می‌رسد. هرگونه خطای محاسباتی در انتخاب سطح مقطع کابل DC باتری (حداقل ۹۵ تا ۱۲۰ میلی‌متر مربع)، پرس غیراستاندارد کابل‌شوها، یا تنظیم نبودن پروتکل هوشمند CAN-Bus میان اینورتر و BMS باتری لیتیومی، تلفات ژولی شدید، افت ولتاژ در پیک بار و تریپ حرارتی را به همراه خواهد داشت. علاوه بر این، هماهنگی دقیق درگاه ژنراتور تا ۳۰ کیلووات و استفاده از خروجی ۱۰۰٪ نامتقارن نیازمند توازن فازها در تابلوی توزیع است. دپارتمان مهندسی اصفهان‌تک با شناخت تخصصی از ساختار گرووات و استانداردهای IEC، صفر تا صد طراحی تابلوهای حفاظتی، محاسبات حرارتی کابل‌کشی و پروگرم نرم‌افزاری دستگاه شما را تضمین می‌نماید.

✓ معماری باتری مقرون‌به‌صرفه ۴۸ ولت (LV) با توان شارژ و دشارژ عظیم ۲۹۰ آمپری

✓ خروجی سه‌فاز ۱۰۰٪ نامتقارن (تغذیه تا ۵ کیلووات مصرف‌کننده روی تک‌فازِ مجزا)

✓ پذیرش ۲۴ کیلووات پنل خورشیدی با ۳ ترکر MPPT دوگانه (۲+۲+۲) تا ۱۰۰۰ ولت

✓ سوئیچینگ آنی UPS (کمتر از ۱۰ میلی‌ثانیه) جهت پایداری بدون خاموشی تجهیزات حساس

✓ پورت مجزای دیزل‌ژنراتور تا توان ۳۰ کیلووات همراه با استارت خودکار (ATS Logic)

✓ استاندارد عایق‌بندی فوق‌العاده IP66 مناسب اقلیم‌های غبارآلود و محیط‌های مرطوب

دریافت طراحی مهندسی، محاسبات کابل‌کشی و مشاوره سیستم WIT 15K-HU

تیم مهندسی اصفهان‌تک با آنالیز دقیق لیست بارهای سه‌فاز و تک‌فاز پروژه، نقشه استرینگ‌بندی پنل‌ها، طراحی تابلوهای DC/AC با فیوزهای پرسرعت (gPV)، کابل‌کشی جریان بالای ۲۹۰ آمپر و کانفیگ پروتکل ارتباطی BMS باتری را با رعایت کامل اصول نظام مهندسی تقدیم شما می‌نماید.

طراحی تابلو حفاظت DC/AC و کلیدهای حفاظتی MCCB

محاسبات سطح مقطع کابل ۲۹۰ آمپر و سرکابل‌های مسی صنعتی

پیکربندی هوشمند سناریوهای اوج‌بار (Peak Shaving) و تزریق به شبکه

سنکرون‌سازی دیزل‌ژنراتور و اجرای قابلیت بلک‌استارت (Black Start)

درخواست مشاوره مهندسی و بازدید تخصصی پروژه

دفتر اصفهان: ۰۳۱-۹۱۰۹۰۱۵۰ دفتر تهران: ۰۲۱-۹۱۰۹۱۸۵۳

(پشتیبانی فنی ): ۰۹۱۳۷۳۶۷۳۶۲

مشخصات محصول

مشخصات فنی محصول

برند	گرووات (Growatt)
سری / مدل	WIT 15K-HU (سری WIT توان‌های ۴ تا ۱۵ کیلووات)
نوع اینورتر	هیبریدی تجاری / صنعتی (آن‌گرید و آف‌گرید هم‌زمان با سوئیچینگ UPS)
تعداد فاز خروجی	سه فاز (3L+N+PE یا 3L+PE)
حداکثر توان پنل ورودی	۲۴,۰۰۰ وات (۲۴ کیلووات – اورسایزینگ ۱۶۰٪)
حداکثر ولتاژ مدار باز ورودی (Voc)	۱۰۰۰ ولت DC
ولتاژ استارت / ولتاژ نامی PV	۱۸۰ ولت / ۶۰۰ ولت DC
محدوده ولتاژ کاری ردیاب MPPT	۱۵۰ تا ۸۵۰ ولت DC
تعداد ترکر MPPT / تعداد استرینگ	۲ ردیاب مستقل MPPT (تعداد ورودی: ۲ استرینگ برای MPPT1 / ۱ استرینگ برای MPPT2)
حداکثر جریان ورودی هر MPPT	۴۰ آمپر (جریان اتصال کوتاه ورودی: ۵۰ آمپر)
توان نامی خروجی تزریق به شبکه (AC)	۱۵,۰۰۰ وات (۱۵ کیلووات)
حداکثر توان ظاهری خروجی AC	۱۶,۵۰۰ ولت‌آمپر (۱۶.۵ کیلوولت‌آمپر – ۱۱۰٪ توان مداوم)
ولتاژ نامی شبکه برق AC	۲۲۰/۳۸۰ ولت یا ۲۳۰/۴۰۰ ولت سه فاز (۵۰/۶۰ هرتز)
حداکثر جریان خروجی متصل به شبکه	۲۵ آمپر (در ۲۲۰ ولت) / ۲۳.۹ آمپر (در ۲۳۰ ولت)
توان نامی خروجی برق اضطراری (Backup)	۱۵,۰۰۰ وات سه فاز
حداکثر توان لحظه‌ای بک‌آپ (Surge)	۲ برابر توان نامی (تا ۳۰ کیلوولت‌آمپر به مدت ۱۰ ثانیه)
زمان سوئیچینگ به حالت اضطراری (UPS)	کمتر از ۱۰ میلی‌ثانیه (بدون خاموشی تجهیزات حساس و سرور)
پشتیبانی از بار نامتعادل فازها	بله، پشتیبانی ۱۰۰٪ از عدم تعادل فاز در مد بک‌آپ (100% Three-Phase Unbalanced)
قابلیت اتصال به دیزل ژنراتور	بله، دارای درگاه مجزا با پشتیبانی از توان ورودی تا ۳۰ کیلووات ژنراتور
قابلیت بلک استارت (Black Start)	دارد (راه‌اندازی مستقل بدون نیاز به برق شبکه از طریق باتری و PV)
نوع باتری سازگار	لیتیوم-یون (Li-ion) و سرب‌اسیدی (Lead-acid)
محدوده ولتاژ باتری / ولتاژ نامی	۴۰ تا ۶۰ ولت DC (سیستم ولتاژ پایین LV) / ولتاژ نامی ۵۱.۲ ولت
حداکثر جریان شارژ و دشارژ باتری	۲۹۰ آمپر (شارژ و دشارژ فوق‌سریع)
پروتکل ارتباطی با BMS باتری	RS485 و CAN
حداکثر راندمان اینورتر	۹۷.۶۰ درصد
راندمان اروپایی (EU Efficiency)	۹۷.۰۰ درصد
راندمان MPPT	۹۹.۹۰ درصد
قابلیت پارالل (موازی‌سازی)	تا ۶ دستگاه به صورت همزمان (ظرفیت تا ۹۰ کیلووات سه فاز)
ابعاد فیزیکی (عرض × ارتفاع × عمق)	۴۷۵ × ۶۹۸ × ۲۴۰ میلی‌متر
وزن خالص دستگاه	۴۳ کیلوگرم
درجه حفاظت بدنه (IP)	IP66 (مقاوم در برابر گرد و غبار شدید و پاشش مستقیم آب، مناسب نصب در محیط باز)
سیستم خنک‌کننده	فن هوشمند (Smart Air Cooling) با نویز صوتی کمتر از ۵۰ دسی‌بل
صفحه نمایش و درگاه‌های ارتباطی	LED/OLED + اپلیکیشن موبایل، پورت‌های RS485، USB، ماژول وای‌فای/LAN (ShineWiFi-X/LAN)

برند	EPEVER
مدل	LS1012E / LS1012EU
نوع کنترلر	PWM Solar Charge Controller
ولتاژ سیستم	12V DC
حداکثر جریان شارژ/ تخلیه	10A
محدوده ولتاژ باتری	8V تا 16V
حداکثر ولتاژ مدار باز پنل (Voc)	30V
الگوریتم شارژ	3 مرحله‌ای PWM (Bulk / Boost / Float)
نوع باتری قابل پشتیبانی	Sealed / Gel / Flooded
مصرف داخلی کنترلر	≤5mA
درگاه USB	5V / 1.2A (فقط مدل EU)
جبران دمای باتری	-5mV / ℃ / 2V
دمای کاری	-35°C تا +55°C
درجه حفاظت	IP30 (مدل E) / IP20 (مدل EU)
ابعاد	101.2 × 67 × 21.8 مدل بدون USB 120.3 × 67 × 21.8 مدل با USB
وزن	80 , 100گرم
نوع اتصال زمین	Common Positive

وزن	238 g
میکروفون داخلی	دارای میکروفون داخلی – صدا دار, قابلیت Two-way Talk
نوع دید در شب	دید در شب سیاه و سفید – مادون قرمز (Dahua Smart IR)
شبکه نظیر به نظیر P2P	Imou application
نوع تکنولوژی دوربین مداربسته	بیسیم (Wireless), تحت شبکه ( IP )
نرم افزار انتقال تصویر	Imou App iOS, Android
قابليت بزرگنمايي	قدرت زوم 16 برابری
جنس بدنه دوربین مداربسته	ترکیب-فلز-وپلاستیک-مقاوم
دید در شب	دوربین دید در شب مخفی دارد.
زاویه دید	115 درجه
طول برد (فاصله) دید در شب	10 متر NightVision
قابلیت ضد نور	DWDR دیجیتال
کارت حافظه	پشتیبانی از کارت حافظه تا 512گیگابایت
کیفیت ضبط فیلم دوربین مداربسته	(1664*2688), 5 مگاپیکسل رزولوشن دوربین با کیفیت2K (1920×1080), 25/30fps@1080P, 25/30/50/60fps@720P
ضد آب بودن	بله, گواهی IP66
نوع دوربین مداربسته	بیسیم گردان
نوع لنز	3.6mm ثابت (Fixed)
نوع گارانتی	محصول دارای 2 سال معتبرترین گارانتی اصلی می باشد
سایر مشخصات	پشتیبانی از فرمت H.256 و H.264 چراغ نور افکن دارای Hotspot داخلی دارای آژیر و نور بازدارنده دارای درجه حفاظت IP66, دارای صدای دوطرفه دید در شب رنگی قابلیت ارسال هشدار هوشمند قابلیت تشخیص انسان قابلیت تشخیص حرکت قابلیت تعقیب سوژه

وزن	225g (0.51lb)
ابعاد	82.2 × 82.2 × 115.4 میلی‌متر
میکروفون داخلی	دارای میکروفون داخلی – صدا دار, قابلیت Two-way Talk
نوع دید در شب	هوشمند/سیاه سفید/رنگی 15m(49ft) Distance
شبکه نظیر به نظیر P2P	Imou application
نوع تکنولوژی دوربین مداربسته	بیسیم (Wireless), تحت شبکه ( IP )
نرم افزار انتقال تصویر	Imou App iOS, Android
قابليت بزرگنمايي	قدرت زوم 16 برابری
جنس بدنه دوربین مداربسته	ترکیب-فلز-وپلاستیک-مقاوم
دید در شب	دید در شب هوشمند/ وارم لایت/ مادون قرمز چهار حالته
زاویه دید	84°(H), 45°(V),101°(D)
طول برد (فاصله) دید در شب	15 متر NightVision
قابلیت ضد نور	DWDR دیجیتال
کیفیت ضبط فیلم دوربین مداربسته	5MP (2880x 1620)
قابلیت های هوشمند	Motion Detection Human Detection Pet Detection Configurable Region Abnormal Sound Alarm
نوع دوربین مداربسته	بیسیم گردان 2لنز
نوع لنز	Fixed Lens: 1/3”5Megapixel Progressive CMOS Pan & Tilt Lens: 1/3”5 Megapixel Progressive CMOS
پایه سقفی	دارد
نوع گارانتی	محصول دارای 2 سال معتبرترین گارانتی اصلی می باشد
سایر مشخصات	پشتیبانی از فرمت H.256 و H.264 چراغ نور افکن دارای Hotspot داخلی دارای آژیر و نور بازدارنده دارای درجه حفاظت IP66, دارای صدای دوطرفه دید در شب رنگی قابلیت ارسال هشدار هوشمند قابلیت تشخیص انسان قابلیت تشخیص حرکت قابلیت تعقیب سوژه

میکروفون داخلی	دارای میکروفون داخلی – صدا دار, قابلیت Two-way Talk
نوع دید در شب	دید در شب سیاه و سفید – مادون قرمز (Dahua Smart IR)
شبکه نظیر به نظیر P2P	Imou application
نوع تکنولوژی دوربین مداربسته	بیسیم (Wireless), تحت شبکه ( IP )
نرم افزار انتقال تصویر	Imou App iOS, Android
قابليت بزرگنمايي	قدرت زوم 16 برابری
جنس بدنه دوربین مداربسته	ترکیب-فلز-وپلاستیک-مقاوم
دید در شب	دوربین دید در شب مخفی دارد.
زاویه دید	115 درجه
طول برد (فاصله) دید در شب	10 متر NightVision
قابلیت ضد نور	DWDR دیجیتال
کارت حافظه	پشتیبانی از کارت حافظه تا256 گیگابایت
کیفیت ضبط فیلم دوربین مداربسته	3مگاپیکسل دوربین با کیفیت2K (1920×1080), 25/30fps@1080P, 25/30/50/60fps@720P
ضد آب بودن	بله, گواهی IP66
نوع دوربین مداربسته	بیسیم گردان
نوع لنز	3.6mm ثابت (Fixed)
نوع گارانتی	محصول دارای 2 سال معتبرترین گارانتی اصلی می باشد
وزن	171g (0.38lb)
ابعاد	80 × 80 × 110.4mm (3.16× 3.16 × 4.36 inch)
نوع سنسور	1/2.7" Progressive CMOS
وضوح تصویر	3 مگاپیکسل
سایر مشخصات	پشتیبانی از فرمت H.256 و H.264 چراغ نور افکن دارای Hotspot داخلی دارای آژیر و نور بازدارنده دارای درجه حفاظت IP66, دارای صدای دوطرفه دید در شب رنگی قابلیت ارسال هشدار هوشمند قابلیت تشخیص انسان قابلیت تشخیص حرکت قابلیت تعقیب سوژه

پشتیبانی 24 ساعته

برای خرید بالای 10 میلیون

اینورتر هیبریدی خورشیدی ۱۵ کیلووات سه فاز گرووات مدل Growatt WIT 15K-HU (ولتاژ پایین LV | بک‌آپ ۱۰ میلی‌ثانیه)

توضیحات

اینورتر هیبریدی خورشیدی ۱۵ کیلووات سه فاز گرووات مدل Growatt WIT 15K-HU؛ تحولی نوین در تأمین برق بی‌وقفه و مستقل

پشتیبانی از باتری ۴۸ ولت با جریان ۲۹۰A

برق اضطراری بی‌وقفه کمتر از ۱۰ میلی‌ثانیه

پایداری کامل با خروجی ۱۰۰٪ نامتقارن

اتصال ژنراتور و موازی‌سازی تا ۹۰ کیلووات

تحلیل مهندسی و کالبدشکافی ۶ شاهکار فناورانه در اینورتر Growatt WIT 15K-HU

۱. شاهکار معماری باتری ولتاژ پایین (LV 48V) با جریان شارژ و دشارژ ۲۹۰ آمپر

۲. مدیریت هوشمند بار با پشتیبانی ۱۰۰٪ از عدم تعادل فازها (Unbalanced Output)

۳. انتقال بدون قطعی در کمتر از ۱۰ میلی‌ثانیه (Seamless UPS-Class Switching)

۴. اورسایزینگ ۱۶۰ درصدی با پذیرش ۲۴ کیلووات پنل و ولتاژ ورودی ۱۰۰۰ ولت

۵. هماهنگی بی‌نقص با دیزل ژنراتور تا توان ۳۰kW و قابلیت بلک‌استارت (Black Start)

۶. ایزولاسیون کامل جوی با استاندارد نفوذناپذیری IP66 و راندمان ۹۷.۶٪

اینورتر Growatt WIT 15K-HU در کدام پروژه‌ها برگ برنده است؟

کارگاه‌های تراشکاری CNC، قالب‌سازی و خطوط تولید سبک

ویلاهای لوکس، ساختمان‌های هوشمند (BMS) و زیرساخت دیتاسنتر

پمپاژ آب کشاورزی، باغ‌پسته‌ها و سردخانه‌های خارج از شبکه سراسری

میکروگریدهای تجاری و اضافه کردن باتری به سیستم‌های آن‌گرید موجود

پرسش‌های متداول و کالبدشکافی فنی Growatt WIT 15K-HU

دانلود کاتالوگ و دیتاشیت فنی اینورتر Growatt WIT 4-15K-HU PDF رسمی کارخانه

مطالعه راهنمای جامع نصب و راه اندازی برگرفته از راهنمای رسمی گرووات

جمع‌بندی نهایی: تلاقی هوشمندی، استقلال انرژی و صرفه اقتصادی با اینورتر هیبرید سه فاز Growatt WIT 15K-HU

چرا در راه‌اندازی سیستم WIT 15K-HU، مهندسی اتصالات ۲۹۰ آمپری حیاتی است؟

دریافت طراحی مهندسی، محاسبات کابل‌کشی و مشاوره سیستم WIT 15K-HU

مشخصات محصول

مشخصات فنی محصول

محصولات مرتبط

نقد و بررسی کاربران

محصولات مرتبط
