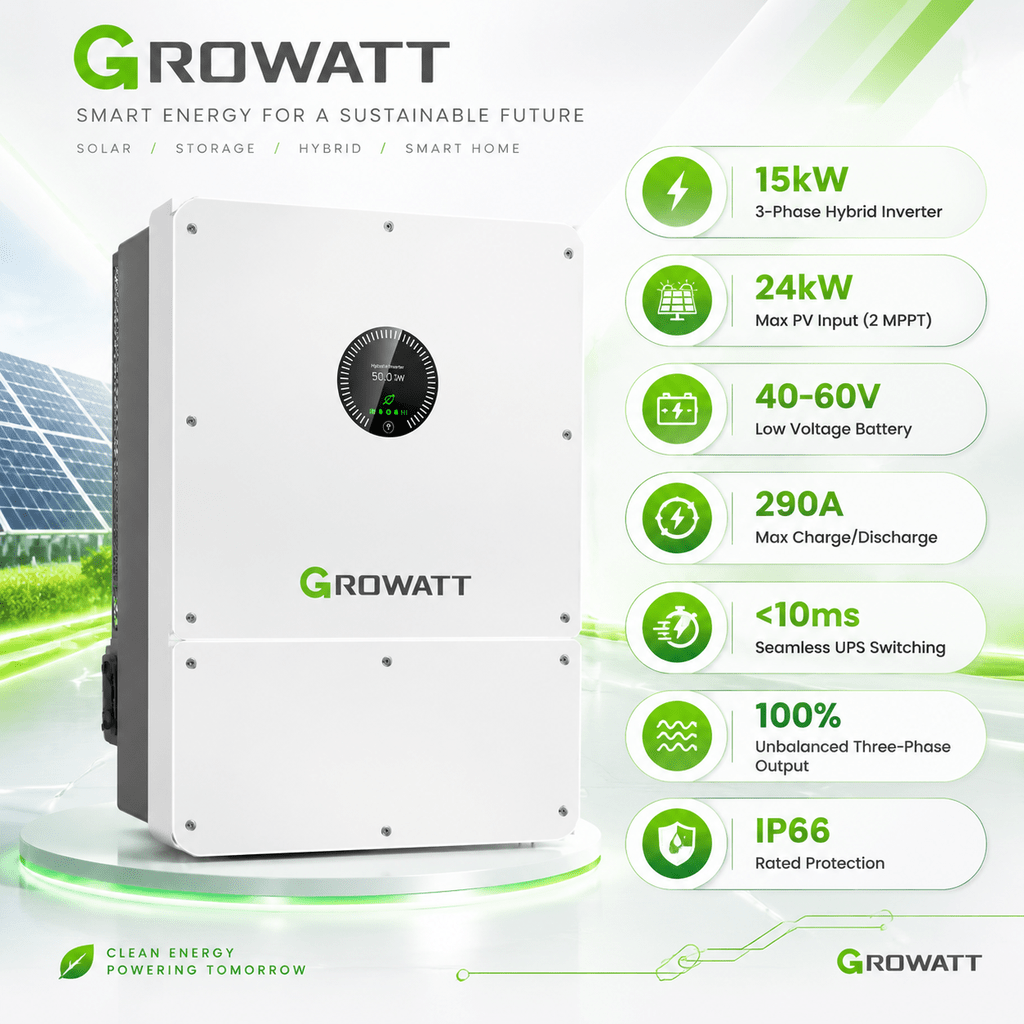

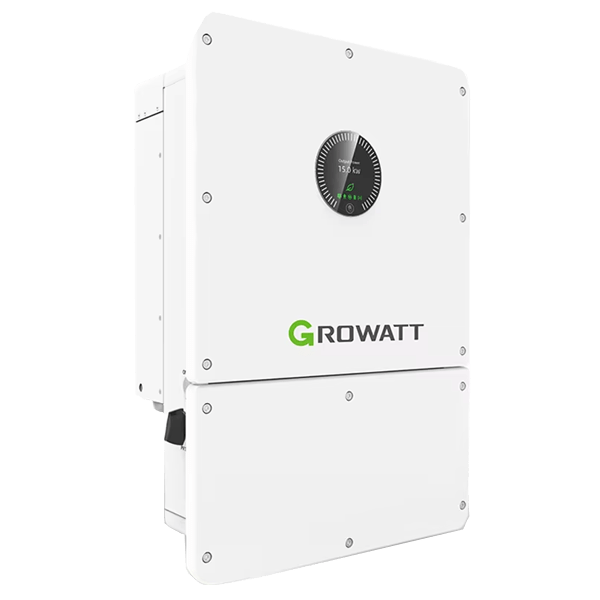

اینورتر هیبریدی Growatt WIT 15K-HU
قدرت‌مندترین انتخاب خورشیدی سه‌فاز
اینورتر هیبریدی WIT 15K-HU با معماری باتری ۴۸ ولت، دو ردیاب مستقل MPPT و توان خروجی ۱۵ کیلووات، راهکاری حرفه‌ای برای خانه‌های ویلایی، ساختمان‌های تجاری و سیستم‌های سه‌فاز است؛ طراحی‌شده برای حداکثر بهره‌برداری از انرژی خورشیدی در تمام فصول سال.
- باتری ۴۸ ولت با جریان شارژ تا ۲۹۰ آمپر
- ۲ ترکر مستقل MPPT با ۳ ورودی استرینگ (۲/۱)
- پشتیبانی از UPS Level با سوییچ زیر ۱۰ میلی‌ثانیه
- خروجی ۱۰۰٪ نامتقارن در هر سه فاز
- اورسایزینگ پنل تا ۲۴ کیلووات پیک
- سازگاری با باتری‌های لیتیومی و سربی (پارالل)
💡 در این راهنما، مراحل نصب فیزیکی، سیم‌بندی، راه‌اندازی و عیب‌یابی این اینورتر را بر اساس مستندات رسمی کارخانه گرووات، گام‌به‌گام و کاربردی آموزش می‌دهیم.
دانلود مستندات، نقشه‌ها و منوال‌های رسمی کارخانه (Growatt Factory Manuals)
جهت دسترسی به کدهای نامبرینگ قطعات، نقشه‌های اتصال برد و الزامات استانداردهای بین‌المللی، فایل‌های مرجع زبان اصلی را دریافت نمایید:
دفترچه راهنمای جامع انگلیسی Growatt WIT 4-15K-HU نسخه کامل (Full User Manual)
شامل تمام فصول نصب مکانیکی، سربندی سه فاز، پیکربندی نرم‌افزاری و عیب‌یابی جامع کارخانه
کاتالوگ و دیتاشیت مشخصات الکتریکی (Datasheet) تأییدیه رسمی
جداول ولتاژ/جریان استرینگ‌ها، راندمان شارژ ۲۹۰ آمپر، وزن، کلاس حفاظتی IP66 و ضرایب حرارتی
منوال تخصصی نگهداری و عیب‌یابی کارخانه (System Maintenance) تکنسین و نصاب
راهنمای گام‌به‌گام دمونتاژ فن، بازرسی خازن‌ها، عایق‌بندی و جدول تفکیکی رفع ارورها
منوال‌های مجزای نصب فیزیکی و راه‌اندازی نرم‌افزاری Installation & Commissioning
دانلود مستقیم راهنمای گام‌به‌گام نصب سخت‌افزاری و دستورالعمل راه‌اندازی و کانفیگ اولیه
گام اول: راهنمای گام‌به‌گام نصب فیزیکی و مکانیکی اینورتر Growatt WIT 15K-HU
نصب فیزیکی صحیح اینورتر سه‌فاز هیبریدی Growatt WIT 15K-HU زیربنای عملکرد پایدار، راندمان حرارتی بالا و جلوگیری از خطاهای ناشی از داغ‌شدن (De-rating) است. در این بخش، تمام ضوابط رسمی راهنمای نصب شرکت گرووات شامل موقعیت قرارگیری، فواصل استاندارد، زوایای مجاز، شابلون مته‌کاری و گشتاور پیچ‌ها را قدم‌به‌قدم بررسی می‌کنیم.
۱. الزامات پایه و شرایط محیطی نصب
پیش از اقدام به سوراخ‌کاری و نصب، محل قرارگیری تجهیز را مطابق چک‌لیست استاندارد کارخانه ارزیابی کنید:
۲. زاویه مجاز نصب اینورتر (Fig 5.1)
سیستم خنک‌کننده و فنهای تهویه اینورتر بر اساس جریان طبیعی و همرفتی هوا طراحی شده‌اند؛ بنابراین زاویه نصب دستگاه تأثیر مستقیم بر دفع حرارت دارد:
- حالت مجاز (✓): اینورتر باید به‌صورت کاملاً عمودی (۹۰ درجه) یا با حداکثر شیب ۱۵ درجه به سمت عقب (متمایل به دیوار) نصب شود.
- حالت غیرمجاز (✗): خم شدن به جلو، نصب افقی روی زمین، نصب زیر سقف به‌صورت وارونه یا روی دیوارهای شیب‌دار منفی موجب خرابی فن‌ها و نفوذ آب شده و گارانتی دستگاه را باطل میکند.
۳. فواصل ایمنی استاندارد از اطراف دستگاه (Clearances - Fig 5.2)
برای تبادل حرارتی کافی هیت‌سینک و سهولت در باز و بسته کردن درب محفظه اتصالات الکتریکی، فواصل زیر باید دقیقاً رعایت شوند:
| موقعیت نسبت به اینورتر | حداقل فاصله الزامی | علت فنی و کاربری |
|---|---|---|
| بالای دستگاه (Top) | حداقل ۶۰۰ میلی‌متر (۶۰ سانتی‌متر) | خروج آزادانه جریان هوای گرم ناشی از هیت‌سینک‌ها |
| زیر دستگاه (Bottom) | حداقل ۶۰۰ میلی‌متر (۶۰ سانتی‌متر) | شعاع خمش مناسب کابلهای ضخیم باتری، AC و PV و هوارسانی فن‌ها |
| طرفین چپ و راست (Left / Right) | حداقل ۶۰۰ میلی‌متر (۶۰ سانتی‌متر) | دسترسی آسان تکنسین به کلیدهای قطع اضطراری و پیچ‌های اتصال |
| جلوی دستگاه (Front) | حداقل ۱۰۰۰ میلی‌متر (۱ متر) | دید مستقیم به نمایشگر OLED و فضای کار ایمن برای اپراتور |

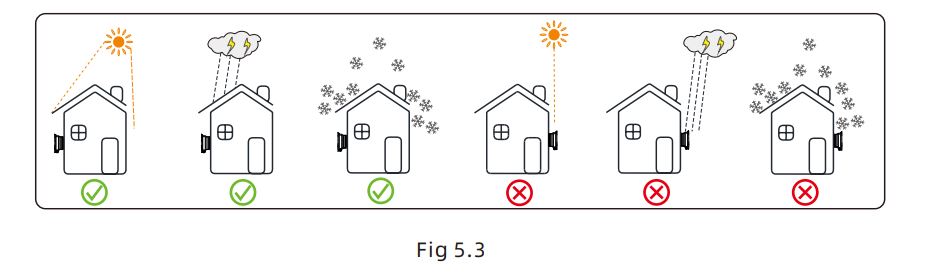

۴. الزامات اقلیمی و نصب سایبان محافظ (Fig 5.3 & Fig 5.4)
با وجود مقاومت بالای دستگاه در برابر رطوبت (IP66)، قرارگیری طولانی‌مدت زیر نور مستقیم خورشید راندمان اینورتر را کاهش داده و موجب کاهش خودکار توان خروجی (Derating) میشود. همچنین تجمع برف روی سقف دستگاه از گردش هوای فن‌ها جلوگیری میکند.
در صورتی که دستگاه در فضای باز نصب میشود، احداث یک سایبان محافظ استاندارد (Awning) مطابق ابعاد شکل زیر اکیداً توصیه میشود:

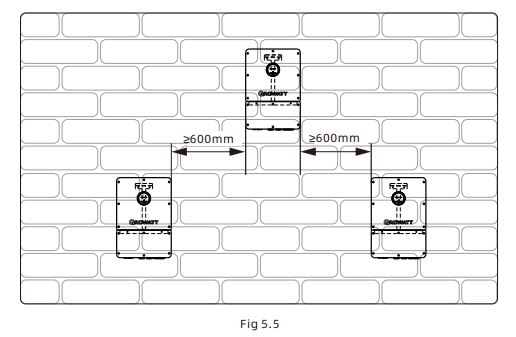

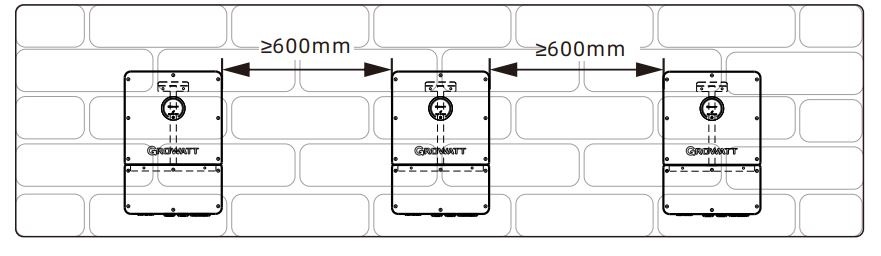

۵. چیدمان و فاصله مجاز در نصب چند اینورتر هم‌زمان (Fig 5.5 & Fig 5.5-1)
در پروژه‌های بزرگ صنعتی که از چند اینورتر موازی استفاده میشود، می‌توان دستگاه‌ها را به دو صورت نصب کرد:
- چیدمان هم‌سطح (افقی): حفظ حداقل فاصله افقی ۶۰۰ میلی‌متر بین بدنه دو اینورتر.
- چیدمان زیگزاگی (پلکانی): در صورت محدودیت فضا، با حفظ فواصل ۶۰۰ میلی‌متری برای جلوگیری از برخورد حرارت خروجی دستگاه پایینی با دستگاه بالایی.
۶. جابه‌جایی و حمل ایمن دستگاه (Fig 5.6 & Fig 5.7)
اینورتر Growatt WIT 15K-HU وزن قابل‌توجهی دارد. هنگام جابه‌جایی، نکات زیر را رعایت کنید:
هرگز دستگاه را از محل کانکتورها، گلندها یا ترمینال‌های کف دستگاه نگیرید و روی آن‌ها قرار ندهید. این پایه‌ها صرفاً برای عبور کابل بوده و تحمل وزن سنگین دستگاه را ندارند.
۷. مشخصات شابلون براکت دیواری و سوراخ‌کاری (Fig 5.8 & Fig 5.9)
براکت نگهدارنده فلزی دارای ابعاد مهندسی بسیار دقیقی است که به‌عنوان شابلون تراز نیز استفاده میشود:
مراحل چهارگانه نصب براکت دیواری:
- خط‌کشی و علامت‌گذاری (Draw a line): براکت را با تراز دستی در ارتفاع مناسب قرار داده و ۴ نقطه اتصال را علامت بزنید.
- مته‌کاری (Drilling): با استفاده از دریل چکشی و مته با قطر ۱۲ میلی‌متر (φ12mm)، سوراخ‌هایی به عمق دقیق ۷۰ میلی‌متر در دیوار ایجاد کنید. سپس گردوغبار داخل سوراخ‌ها را تمیز کنید.
- کوبیدن رول‌بولت‌ها (Expansion Screws): پیچ‌های رول‌بولت انبساطی فولادی را با چکش به داخل سوراخ‌ها هدایت کنید تا کاملاً هم‌سطح دیوار شوند.
- سفت کردن براکت (Install the wall mount): براکت را روی پیچ‌ها قرار داده و مهره‌ها را با آچار ترکمتر روی گشتاور 396 Kgf.cm (معادل ۳۸.۸ نیوتن‌متر) محکم کنید.
۸. آویزان کردن اینورتر و مهار نهایی روی براکت (Fig 5.10)
پس از اطمینان کامل از استحکام براکت دیواری، مرحله نهایی استقرار اینورتر انجام می‌پذیرد:
- استقرار دستگاه (Install the machine): با کمک دو نفر، اینورتر را بلند کرده و زبانه پشتی آن را درون شیارهای براکت دیواری جا بیندازید تا کاملاً چفت شود.
- بستن پیچ‌های ضدسرقت و مهار جانبی (Stationary machine): برای جلوگیری از لرزش، خارج شدن از رگلاژ یا سرقت، پیچ‌های جانبی دو طرف بدنه را با گشتاور 50 Kgf.cm (معادل ۴.۹ نیوتن‌متر) سفت کنید.
پیش از آغاز مراحل سیم‌بندی الکتریکی، مطمئن شوید که دستگاه کاملاً تراز بوده، فواصل ۶۰ سانتی‌متری اطراف آزاد است و بدنه هیچ‌گونه لقی روی براکت ندارد.
گام دوم: راهنمای جامع سیم‌بندی و اتصالات الکتریکی Growatt WIT 15K-HU
پس از تثبیت مکانیکی اینورتر، نوبت به حساس‌ترین بخش راه‌اندازی یعنی سیم‌بندی الکتریکی (Electrical Connection) می‌رسد. هرگونه خطا در ترتیب اتصالات، عدم رعایت گشتاور نامی (Torque) یا پلاریته معکوس می‌تواند موجب آسیب‌های جبران‌ناپذیر به برد قدرت یا ابطال گارانتی دستگاه شود. در این راهنما، تمامی مراحل براساس استاندارد رسمی کمپانی گرووات و مندرجات کاتالوگ فنی بررسی شده است.
- قطع کامل توان: پیش از دست‌زدن به هر کابلی، مطمئن شوید سوئیچ DC اینورتر در حالت OFF قرار دارد و بریکرهای AC، باتری و ژنراتور کاملاً قطع هستند.
- اولویت اتصال زمین (PE): طبق استاندارد IEC، کابل ارتینگ بدنه و باس‌بار باید همیشه قبل از هر اتصال دیگر متصل شود.
- تخلیه خازنی: پس از قطع تغذیه، حداقل ۱۰ دقیقه صبر کنید تا خازنهای ولتاژ بالای داخلی کاملاً تخلیه شوند.

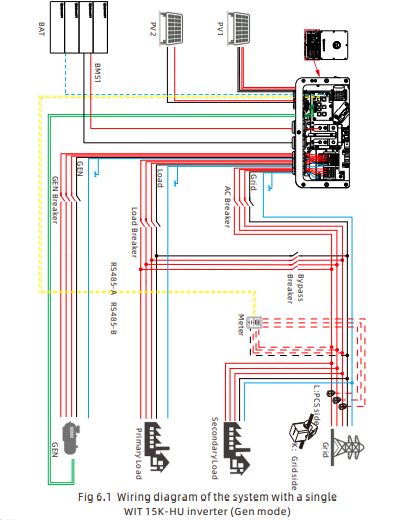

۱. دیاگرام‌های مفهومی و آرایش اتصالات سیستم (Fig 6.1 تا Fig 6.5)
اینورتر هیبریدی سه‌فاز گرووات سری WIT قابلیت پیاده‌سازی در سناریوهای متنوعی اعم از سیستم‌های کوپل مستقیم DC، سیستم‌های کوپل AC (اضافه‌شدن به اینورتر خورشیدی موجود) و حتی اتصال بار هوشمند (Smart Load) یا ژنراتور دیزلی را دارد.
در پروژه‌های پیشرفته، پورت خروجی اضطراری یا ورودی دیزل‌ژنراتور را می‌توان به‌عنوان Smart Load برای بارهای ثانویه غیرحیاتی (مانند چیلر، هیت‌پمپ یا شارژر خودروی برقی) برنامه‌ریزی کرد:
برای پروژه‌های صنعتی و کارگاهی نیازمند توان بالا، تا ۳ دستگاه اینورتر WIT می‌توانند به‌صورت موازی در کنار یکدیگر متصل شوند:

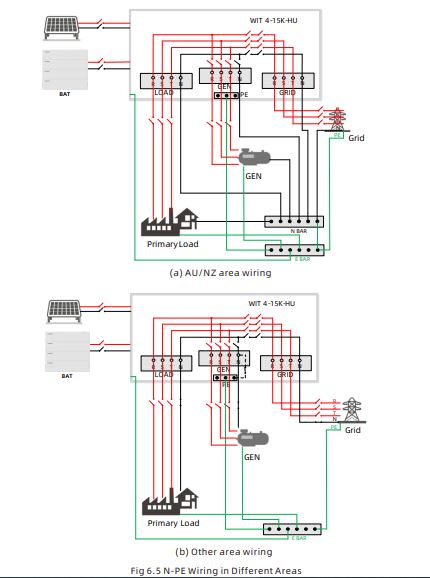

نحوه سیم‌کشی نول و زمین (N-PE Bonding):
نحوه مدیریت سیم نول (N) و زمین (PE) باید با مقررات و آرایش تابلوی برق کشور محل نصب تطابق داشته باشد. در استاندارد عمومی بین‌المللی و ایران، شینه‌های N و PE در داخل تابلوی توزیع مجزا نگه داشته می‌شوند مگر در شرایط اجرای سیستم‌های حفاظتی خاص:
۲. چیدمان ترمینال‌ها و پورت‌های مخابراتی (Fig 6.6 & Fig 6.7)
تمام ترمینال‌های ورودی/خروجی و پورت‌های مخابراتی در زیر بدنه اینورتر و درون محفظه امن تعبیه شده‌اند:
۳. سیستم اتصال به زمین حفاظتی (Grounding - Fig 6.8 تا Fig 6.10)
حفاظت ارتینگ به دو بخش ارت بدنه بیرونی (Shell Grounding) و شینه ارت داخلی (Internal Grounding) تقسیم میشود:
الف) اتصال ارت بدنه خارجی (Fig 6.8):
کابل ارت حفاظتی باید به پیچ اتصال زمین روی شاسی فلزی متصل شده و با گشتاور نامی محکم شود.

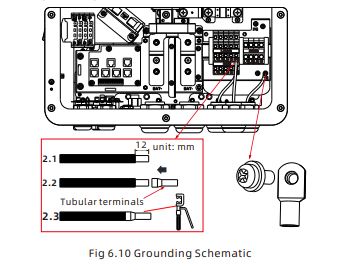

ب) باز کردن محفظه و اتصال به شینه مسی داخلی (Fig 6.9 & Fig 6.10):
برای دسترسی به ترمینال‌های داخلی، درپوش محفظه پایین دستگاه را با باز کردن ۶ پیچ آلن جدا کنید:

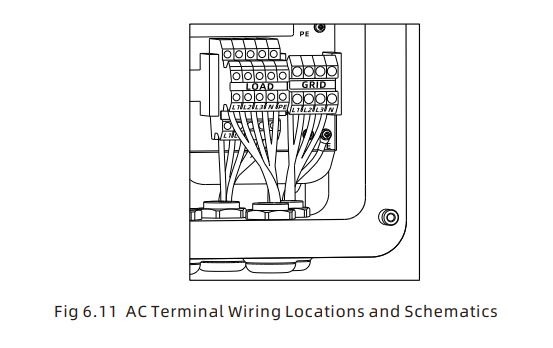

۴. سیم‌بندی و اتصالات سه‌فاز شبکه AC و بار (Fig 6.11 & Fig 6.12)
اینورتر WIT 15K-HU دارای دو پورت مستقل AC است: پورت GRID (اتصال به شبکه سراسری) و پورت LOAD (برق پشتیبان و اضطراری EPS). بارها هرگز نباید بین GRID و LOAD به‌صورت مشترک متصل شوند.
انتخاب کلیدهای مینیاتوری و بریکرهای استاندارد (AC Breakers):
برای حفاظت خطوط در برابر اضافه‌بار و اتصال‌کوتاه، نصب بریکرهای مجزا با مشخصات جدول زیر الزامی است:
| موقعیت بریکر | مدل‌های WIT 4K تا 6K | مدل شاخص پروژه: WIT 15K-HU | توضیحات و عملکرد |
|---|---|---|---|
| Grid Breaker (برق شهر) | 400V / 32A | 400V / 63A | حفاظت ورودی اصلی اینورتر از سمت تابلوی برق شهر |
| Load Breaker (بار پشتیبان) | 400V / 25A | 400V / 50A | حفاظت مدار بارهای حیاتی و پشتیبان (EPS Backup) |
| Bypass Breaker (بای‌پس دستی) | 400V / 25A | 400V / 50A | امکان تغذیه مستقیم بارها از شبکه هنگام سرویس یا عیب‌یابی اینورتر |
| GEN Breaker (ورودی ژنراتور) | 400V / 32A | 400V / 63A | حفاظت مسیر اتصال دیزل‌ژنراتور یا ورودی میکروگرید |

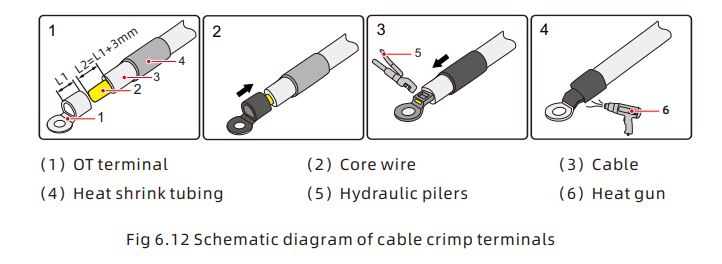

نحوه آماده‌سازی کابلهای سه‌فاز AC (Fig 6.12):
برای سیم‌کشی فازها و نول، از کابلهای استاندارد مسی استفاده کرده و مطابق مراحل زیر سرسیم‌های کابلشویی (OT Terminal) را پرس کنید:
۵. سیم‌کشی استرینگ‌های خورشیدی (PV Connection - Fig 6.13)
اینورتر Growatt WIT 15K-HU مجهز به ۲ ترکر مستقل MPPT و در مجموع ۳ ورودی استرینگ است (MPPT1 دارای ۲ ورودی موازی و MPPT2 دارای ۱ ورودی مستقل). این ساختار انعطاف بالایی در طراحی آرایههای خورشیدی روی سقف‌های ناهمگون فراهم میکند.
در صورت استفاده از پنل‌های ۵۵۰ تا ۵۸۰ وات با جریان کاری حدود ۱۳ تا ۱۴ آمپر، می‌توانید ۲ استرینگ موازی روی ترکر MPPT1 و ۱ استرینگ روی ترکر MPPT2 قرار دهید. قبل از جا زدن کانکتورهای MC4، حتماً ولتاژ و پلاریته مثبت/منفی را با مولتی‌متر دیجیتال بررسی کنید.
۶. اتصال بانک باتری ذخیره‌ساز ولتاژ پایین (Battery Connection - Fig 6.14)
اینورتر سری WIT با باتری‌های ذخیره‌ساز لیتیمی یا ژل ولتاژ پایین با ولتاژ اسمی 51.2 ولت DC کار میکند. به دلیل جریان شارژ/دشارژ بسیار بالا در ولتاژ پایین (جریان فراتر از ۲۰۰ آمپر در توان ۱۵ کیلووات)، سطح مقطع کابلها و گشتاور اتصال بسیار حیاتی هستند:
| مدل دستگاه | آرایش تک‌خوشه (Single Cluster) | آرایش دوخوشه (Dual Cluster) | گشتاور پیچ باتری (Torque) |
|---|---|---|---|
| WIT 15K-HU | کابل ۱۲۰ میلی‌متر مربع | کابل ۵۰ میلی‌متر مربع (۲ مسیر) | 198 Kgf.cm (19.4 N.m) |
۷. سیم‌بندی شبکه‌های ارتباطی و مخابراتی (Fig 6.15 تا Fig 6.20)
سیستم ارتباطی اینورتر شامل پورت‌های اترنت RJ45 (برای BMS و کنتور هوشمند) و پورت سیگنال چندمنظوره ۱۴ پین است:

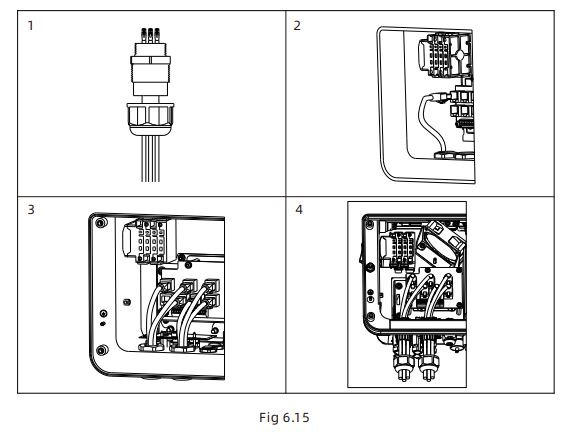

الف) پورت‌های مخابراتی RJ45 (COM1 / COM2 - Fig 6.15 تا Fig 6.17):
کابلهای شبکه شیلددار (Cat5e یا Cat6 STP) را از گلندهای ضدآب عبور داده و با ترتیب رنگی استاندارد T568B سوکت بزنید:

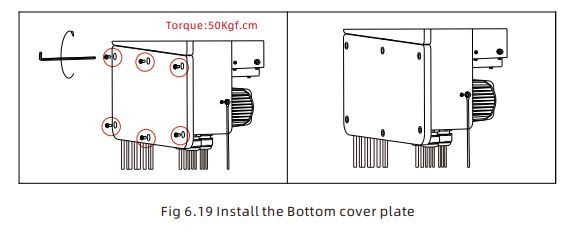

ب) ترمینال سیگنال ۱۴ پین (CN10 - Fig 6.18 تا Fig 6.20):
برای اتصال ترانس‌های جریان (CT)، سنسور دما و رله‌های فرمان دیزل‌ژنراتور، از سرسیم‌های سوزنی ظریف استفاده کنید:
| شماره پین CN10 | نام سیگنال | کارکرد فنی و نحوه وایرینگ |
|---|---|---|
| پین ۱ و ۲ | REPO.WIT & GND.S | ورودی شستی قطع اضطراری (Rapid Emergency Power Off) |
| پین ۳ و ۴ | DG_START+ / DG_START- | کنتاکت خشک (Dry Contact) برای ارسال فرمان استارت خودکار به ژنراتور |
| پین ۵ و ۶ | NTC.BAT1 OUT / G | اتصال سنسور سنجش دمای محیطی باتری |
| پین ۹ و ۱۰ | CT_L1+ / CT_L1- | ورودی سنسور جریان فاز اول (سیم سفید مثبت / سیم سیاه منفی) |
| پین ۱۱ و ۱۲ | CT_L2+ / CT_L2- | ورودی سنسور جریان فاز دوم (سیم سفید مثبت / سیم سیاه منفی) |
| پین ۱۳ و ۱۴ | CT_L3+ / CT_L3- | ورودی سنسور جریان فاز سوم (سیم سفید مثبت / سیم سیاه منفی) |

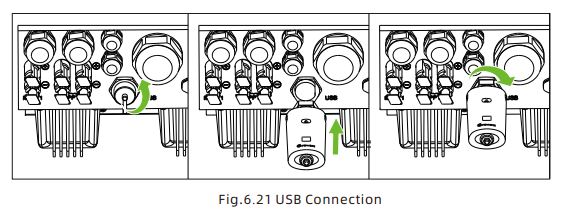

۸. نصب دانگل ارتباط بی‌سیم و چک‌لیست نهایی (Fig 6.21)
پس از اتمام تمام سیم‌بندی‌ها، دانگل دیتالاگر WiLAN-X2 (پشتیبانی‌کننده از WiFi و LAN به‌طور هم‌زمان) را روی پورت USB ضدآب زیر دستگاه نصب کرده و مهره آن را با دست محکم کنید:
- [ ] آیا کابل ارت حفاظتی (PE) هم روی شاسی بیرونی و هم شینه داخلی با گشتاور مناسب بسته شده است؟
- [ ] آیا بریکرهای ۶۳ آمپر برای مسیر Grid و ۵۰ آمپر برای مدار Load نصب شده‌اند؟
- [ ] آیا ولتاژ هر استرینگ فتوولتائیک با مولتی‌متر تست شده و کمتر از ۱۰۰۰ ولت DC است؟
- [ ] آیا پلاریته مثبت و منفی کابلهای باتری ۱۲۰ میلی‌متر مربع دوبار کنترل شده است؟
- [ ] آیا جهت فلش سنسورهای جریان (CT) به‌درستی به سمت مصرف‌کننده (Grid to Load) تنظیم شده است؟
- [ ] آیا درپوش زیرین بسته شده و تمامی گلندها کاملاً آب‌بندی گردیده‌اند؟
گام سوم: راه‌اندازی، مدهای کاری و رابط کاربری اینورتر Growatt WIT 15K-HU
پس از اتمام کابل‌کشی و بستن محفظه سیم‌بندی، نوبت به راه‌اندازی (Commissioning)، تنظیم دقیق مدهای عملیاتی، استراتژی‌های مدیریت توان و تفسیر علائم پنل نمایشگر می‌رسد. این بخش تضمین‌کننده بهره‌وری هوشمندانه از توان خورشیدی، باتری و ژنراتور بر اساس سناریوهای پروژه شماست.
۷.۱ راه‌اندازی اولیه دستگاه (Commissioning the Inverter)
۷.۱.۱ تنظیم آدرس ارتباطی (Set the Communication Address)
پس از روشن شدن اینورتر، آدرس شبکه آن از طریق پورت RS485 یا ماژول نظارتی بی‌سیم WiLAN-X2 تنظیم میشود. در صورت موازی‌سازی چند دستگاه اینورتر به صورت آبشاری (RS485 Hand-in-Hand Communication)، حتماً باید برای هر اینورتر یک آدرس ارتباطی منحصر‌به‌فرد تعریف شود تا تداخلی در مانیتورینگ ایجاد نگردد.
۷.۱.۲ تنظیم تاریخ و زمان سیستم (Set the Time and Date)
دقت ساعت و تاریخ دستگاه برای ثبت دقیق لاگ خطاها و عملکرد صحیح مدهای زمان‌محور (TOU) الزامی است. این فرایند به دو روش انجام میشود:
- تنظیم دستی از طریق اپلیکیشن (7.1.2.1): با اتصال به اینورتر از طریق اپلیکیشن‌های ShinePhone یا ShineTools، تاریخ و ساعت محلی را تنظیم و ذخیره نمایید.
- تنظیم خودکار از طریق سرور (7.1.2.2): به محض اتصال اینورتر به سرور کلود گرووات (مطابق بخش 8.1.2)، ساعت و تاریخ دستگاه به صورت خودکار با سرور سنکرون (Auto-sync) خواهد شد.
۷.۲ مدهای کاری و وضعیت‌های عملکردی (Mode of Operation)
اینورتر هیبریدی WIT دارای چهار وضعیت عملکردی کلی در سطح سیستم است:
- حالت انتظار (7.2.1 Waiting Mode): زمانی که ولتاژ آرایه پنلها (PV) به بیش از ۱۵۰ ولت برسد، اینورتر روشن شده و وارد حالت انتظار میشود. در این حالت، دستگاه خودآزمایی اولیه (Self-check) را انجام داده و در صورت نرمال بودن ولتاژ و شرایط، وارد حالت کاری (Operating Mode) میشود.
- حالت کاری (7.2.2 Operating Mode): وضعیت عملکرد فعال سیستم که شامل مدهای کاری پایه و استراتژی‌های مدیریت انرژی است.
- حالت خطا (7.2.3 Fault Mode): سیستم هوشمند وضعیت را لحظهای پایش میکند. در صورت بروز هشدار (Alarm)، نشانگر مربوطه به رنگ قرمز درآمده و OLED پیام را نشان میدهد. با رفع خطا، اینورتر به حالت کار نرمال بازمی‌گردد.
- حالت خاموشی (7.2.4 Shutdown Mode): در شرایط افت بحرانی ولتاژ یا فرمان دستی/حفاظتی، اینورتر به حالت خاموشی ایمن می‌رود.
۷.۲.۲.۱ مدهای کاری پایه اینورتر WIT 4-15K-HU
اینورتر هیبریدی WIT بر اساس نیاز بار، تعرفه شبکه و نحوه تعامل با باتری، ۷ مد کاری اختصاصی در اختیار کاربر قرار میدهد:
۱. مد اولویت با بار (Load First)
در مد Load First، اینورتر WIT اولویت را به تأمین انرژی مصرف‌کننده‌ها (Loads) از طریق توان خورشیدی و باتری اختصاص میدهد. چنانچه قابلیت Export Limitation غیرفعال باشد، مازاد تولید خورشیدی می‌تواند به شبکه تزریق شود، اما انرژی ذخیره‌شده باتری هرگز به شبکه صادر نخواهد شد. اگر Export Limitation فعال باشد، هیچ توانی (نه خورشیدی و نه باتری) به شبکه صادر نمی‌شود.
۱. پنل‌های خورشیدی (Solar Panels)
۲. باتری‌ها (Batteries)
۳. شبکه برق شهر (Grid)
نکته فنی الزامی: در حالت Load First، نصب یک عدد کنتور هوشمند یا سه عدد سنسور جریان خارجی (3x CTs) الزامی است.
۲. مد اولویت با باتری (Battery First)
در این مد، توان خورشیدی ابتدا صرف شارژ باتری میشود تا زمانی که شارژ باتری (SOC) به آستانه بالایی تعیین‌شده توسط کاربر برسد؛ پس از تکمیل ظرفیت باتری، توان خورشیدی بارهای متصل را تأمین میکند. در صورت وجود مازاد توان خورشیدی و غیرفعال بودن محدودیت تزریق، توان به شبکه تزریق خواهد شد. اگر تولید پنلها کافی نباشد، اینورتر از برق شبکه برای شارژ باتری و تأمین مصرف‌کننده‌ها برق دریافت میکند.
۱. پنل‌های خورشیدی (Solar Panels)
۲. شبکه برق شهر (Grid)
۳. مد اولویت با شبکه / فروش حداکثری (Grid First)
در مد Grid First، اینورتر ابتدا برق خورشیدی را به بارها می‌رساند، سپس مازاد آن را به شبکه صادر کرده و در صورت وجود توان خورشیدی بیشتر، باتری را شارژ میکند. اگر توان خورشیدی برای بارهای مصرفی کافی نباشد، باتری دشارژ شده و بارها را تأمین میکند؛ در این حالت مازاد تخلیه باتری جهت درآمدزایی و کسب سود (Revenue) به شبکه سراسری تزریق میشود.
۱. پنل‌های خورشیدی (Solar Panels)
۲. باتری‌ها (Batteries)
۳. شبکه برق شهر (Grid)
۴. مد پشتیبان صرفاً خورشیدی (Solar only backup)
در این حالت، شبکه برق شهر اجازه شارژ باتری را ندارد. برق خورشیدی با اولویت بالا باتری را شارژ میکند تا SOC به حد مجاز بالا برسد و مازاد توان پنلها بارهای مصرفی را تغذیه می‌نماید. اگر مازاد خورشیدی برای بارها کافی نباشد، شبکه کسری بار را جبران میکند. در صورت برتری تولید خورشیدی بر مصرف بار، مازاد به شبکه صادر میشود (در صورت خاموش بودن Export Limitation). در وضعیت قطعی شبکه (Off-grid)، پنل و باتری بار را روشن نگه می‌دارند.
۱. توان خورشیدی (Solar)
۲. شبکه سراسری برق (در حالت متصل به شبکه - On-grid)
۳. باتری (صرفاً در زمان قطعی برق - Off-grid)
۵. مد بی‌باری و شارژ از مازاد خورشیدی (Idle / Charge from clipped solar)
در مد Idle، هنگامی که توان خورشیدی بیشتر از بار مصرفی باشد، توان ابتدا به بار داده شده و مازاد آن به شبکه تزریق میشود؛ هنگامی که توان خورشیدی کمتر از بار باشد، خورشید و شبکه با یکدیگر بار را تغذیه می‌کنند. در این مد، در حضور شبکه باتری شارژ یا دشارژ نمی‌شود (باتری در استراحت است). اما در شرایط قطعی شبکه (Off-grid)، اگر تولید پنلها از بار فراتر رود، توان مازاد صرف شارژ باتری خواهد شد.
۱. توان خورشیدی (Solar)
۲. شبکه سراسری برق (در حالت On-grid)
۳. باتری (در حالت قطعی برق - Off-grid)
۶. مد دوره انتظار بهره‌برداری تجاری (PTO - Permission To Operate)
مد PTO مخصوص زمانی است که سیستم نصب شده اما هنوز مجوز اتصال دائم و تزریق به شبکه از اداره برق صادر نشده است. در این مد، پنل‌های خورشیدی (PV) صرفاً برای شارژ باتری به کار می‌روند و شبکه برق شهر از طریق مدار بای‌پس (Bypass) بارها را تأمین میکند. در مد PTO هیچ‌گونه تعامل انرژی و تبادل توانی بین سمت DC و سمت AC صورت نمی‌گیرد.
۷. مد اقتصادی شبکه (Grid first - ECO)
در مد اقتصادی ECO، پنل خورشیدی و باتری در اولویت نخست برای پوشش نیاز مصرف بار قرار می‌گیرند. مازاد تولید خورشیدی به شبکه صادر شده و اگر توانی باقی بماند، باتری را شارژ میکند. در صورتی که تولید خورشیدی برای مصرف بار ناکافی باشد، باتری کسری توان بار را پوشش میدهد. تفاوت حیاتی این مد با Grid First عادی این است که: انرژی مازاد باتری هرگز به شبکه برق صادر نخواهد شد.
۱. توان خورشیدی (Solar)
۲. باتری (Battery)
۳. شبکه برق شهر (Grid)

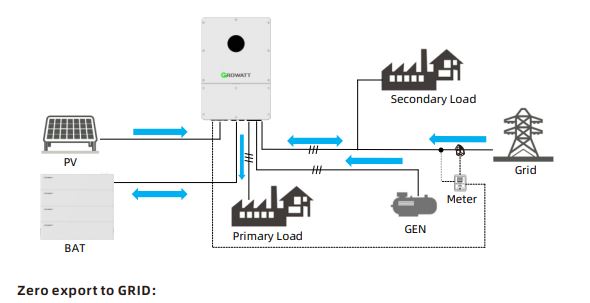

الف) مد تزریق صفر به شبکه (Zero Export to GRID)
در مناطقی که هرگونه تزریق برق خورشیدی به شبکه ممنوع است، خروجی به نحوی مهار میشود که هیچ توانی از درگاه GRID خارج نشود. کل تولید خورشیدی و باتری صرفاً بارهای اولیه (Primary Loads) متصل به پورت LOAD را تأمین می‌کنند. در این حالت نیازی به نصب کنتور یا CT خارجی نیست.
در صورت مهار تزریق به کمک کنتور یا CTهای خارجی (External CTs)، فلش نشانگر جهت جریان روی هر ۳ سنسور CT یا کنتور باید الزاماً به سمت اینورتر WIT باشد، در غیر این صورت اینورتر جهت توان را برعکس قرائت میکند.
ب) کوپلینگ متناوب (AC Couple)
در این مد، یک اینورتر آنگرید مجزا به درگاه GEN اینورتر WIT متصل میشود. در زمان حضور شبکه، اینورتر متصل به GEN برق را به شبکه تحویل میدهد؛ در زمان قطعی شبکه (Off-grid)، اینورتر خورشیدی کمکی همچنان به اینورتر WIT متصل مانده و به تولید برق ادامه میدهد (سیم‌بندی مطابق Fig 6.2 منوال).
۷.۲.۲.۲ استراتژی‌های مدیریت توان سیستم (System Operating Strategies)

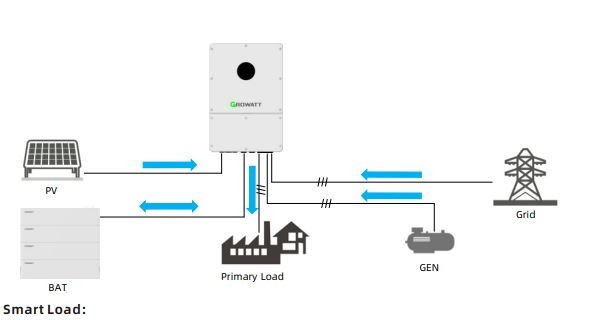

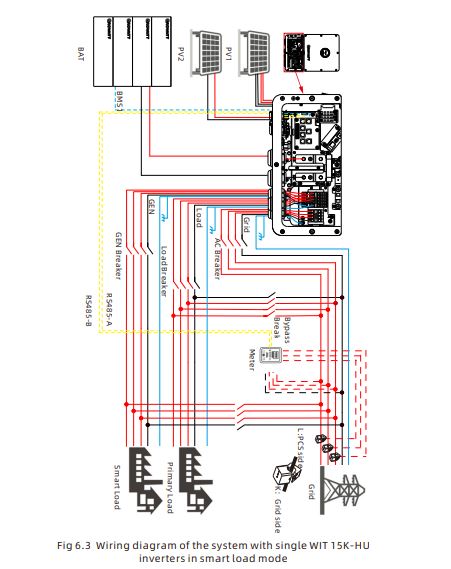

مدیریت بار هوشمند (Smart Load)
پورت GEN اینورتر WIT چندمنظوره است. می‌توان بارهای غیرضروری و سنگین (مانند پمپ‌ها و چیلرها) را به آن متصل کرد. در حضور شبکه این بارها تغذیه می‌شوند؛ اما در وضعیت قطعی شبکه (Off-Grid)، اگر شارژ باتری (SOC) به کمتر از ۵۰ درصد برسد، تغذیه بار هوشمند برای حفظ انرژی بارهای حیاتی به طور خودکار قطع میشود.

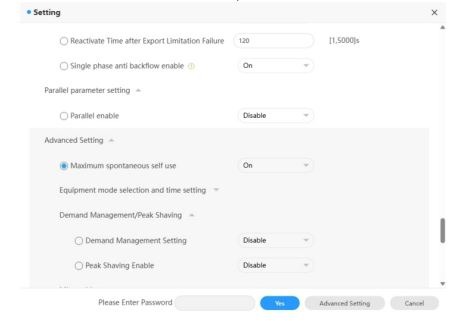

مد خودمصرفی و مدیریت زمان مصرف (Self-consumption & TOU)
در حالت خودمصرفی اولویت با مصرف بار و سپس شارژ باتری است. قابلیت Time of Use (TOU) امکان تعیین تا ۴ بازه زمانی مجزا را با تعیین درصد مجاز باتری (SOC) فراهم میکند تا مصرف باتری با تعرفه‌های شبانه‌روز تطبیق داده شود.
مدیریت تقاضا و پیک‌سایی شبکه (Grid Peak Shaving)
این ویژگی برای کارگاه‌ها و پروژه‌هایی است که تجاوز دیماند از سقف مجاز مشمول جریمه سنگین است:
- Threshold A (Forward Power): آستانه توان دریافتی از شبکه. با عبور بار کنتور از حد A، اینورتر توان شارژ را کاسته و از باتری توان کمکی تزریق میکند تا توان شبکه مهار شود.
- Threshold B (Reverse Power): آستانه توان تزریق معکوس. در صورت عبور توان تزریق مازاد از حد B، اینورتر توان خروجی را کم کرده و باتری را با توان بیشتری شارژ میکند.
در پردازنده مرکزی اینورتر WIT، تقدم اجرای دستورات به این صورت است:
Demand Management (Peak Shaving) > TOU (مدیریت زمانی) > Parameter Settings (تنظیمات عمومی)
سیستم میکروگرید ترکیبی (Micro-grid PV-ESS-DG Power System)
ترکیب کامل چهارگانه شامل پنل‌های فتوولتائیک، ذخیره‌ساز باتری (ESS)، ژنراتور دیزلی (DG) و شبکه برق سراسری. در این حالت، اینورتر WIT به عنوان مغز متفکر سیستم، استارت خودکار ژنراتور در زمان تخلیه باتری و خاموش کردن آن پس از تکمیل شارژ را مدیریت می‌نماید.

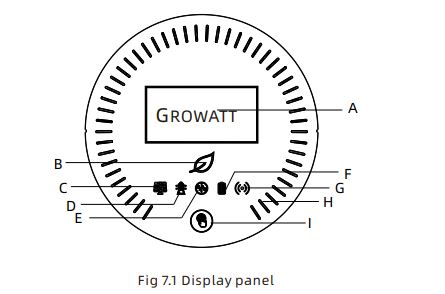

۷.۳ پنل نمایشگر و تفسیر نشانگرهای وضعیت (LED & OLED Panel)
اینورتر مجهز به صفحه نمایشگر OLED وضعیت به همراه ال‌ای‌دی‌های گرافیکی نشاندهنده جریان انرژی بخش‌های مختلف سیستم است.
جدول ۷.۲: تفسیر نشانگرهای وضعیت (Table 7.2 Indicator Description)
با مقایسه رنگ و وضعیت ال‌ای‌دی‌ها با جدول زیر، وضعیت کارکرد اینورتر را بلافاصله شناسایی نمایید:
| نشانگر (Indicator) | وضعیت (Status) | شرح وضعیت (Meaning) |
|---|---|---|
|
|
Off | سیستم خاموش است و کار نمی‌کند. |
| Steady green | سیستم به درستی و در وضعیت نرمال کار میکند. | |
| Blinking green (long) | سیستم در حالت استندبای (آماده‌به‌کار) یا در حال به‌روزرسانی است. | |
| Steady red | خطای سیستمی رخ داده است. | |
|
|
Off | ولتاژ پنلها (PV) به حد ولتاژ کاری نرسیده است. |
| Steady green | ولتاژ پنلها به حد ولتاژ کاری رسیده است. | |
| Steady red | خطا یا هشدار در سمت پنل‌های خورشیدی گزارش شده است. | |
|
|
Off | ولتاژ شبکه به حد مجاز نرسیده یا ژنراتور در وضعیت عادی است. |
| Steady green | اتصال اینورتر به شبکه برق شهر با موفقیت برقرار شد. | |
| Blinking red (long) | خطا یا هشدار در سمت ژنراتور (GEN) گزارش شده است. | |
| Steady red | خطا یا هشدار در سمت شبکه برق شهر گزارش شده است. | |
|
|
Off | حالت Off-grid (برق اضطراری) غیرفعال است. |
| Steady green | حالت Off-grid فعال است و سیستم بدون خطا کار میکند. | |
| Steady red | حالت Off-grid فعال است اما خطا/هشدار در سمت AC وجود دارد. | |
|
|
Off | ولتاژ باتری کمتر از حد مجاز برای کارکرد است. |
| Steady green | سطح شارژ (SOC) باتری کافی است و خطایی وجود ندارد. | |
| Blinking green (long) | سطح شارژ باتری پایین (Low SOC) است. | |
| Steady red | خطا یا هشدار در سمت باتری گزارش شده است. | |
|
|
Steady green | ارتباطات خارجی (RS485، وای‌فای و غیره) نرمال است. |
| Blinking green (long) | در حال ارتقاء فریمور یا خواندن/نوشتن داده از طریق USB. | |
| Steady red | خطای ارتباطی، خطای سیستم، یا خرابی پورت GEN. | |
|
|
Steady white | باتری در حالت استندبای است. |
|
|
Rotates clockwise | حالت شارژ باتری (Charging). |
|
|
Rotates anticlockwise | حالت دشارژ باتری (Discharging). |
| OLED Display | نمایش اطلاعات حیاتی سیستم. با فشردن دکمه می‌توانید صفحه را تغییر دهید. در صورت بروز خطا، کد خطا روی صفحه نمایش داده میشود. | |
| OLED Activation | صفحه نمایش با فشردن دکمه فعال میشود. در صورت عدم کارکرد به مدت ۵ دقیقه، صفحه به‌صورت خودکار خاموش میشود. | |
در صورتی که در طول مراحل تست اولیه یا تطبیق با شبکه با آلارم‌های مکرر یا خطاهای ارتباطی با BMS باتری مواجه شدید، می‌توانید جهت دریافت راهنمایی تخصصی با کارشناسان سیستم‌های هیبریدی اصفهان‌تک در ارتباط باشید.
راهنمای عملیاتی و تنظیمات نرم‌افزاری اینورتر Growatt WIT 15K-HU
دستورالعمل گام‌به‌گام راه‌اندازی خروجی بک‌آپ (LOAD)، اتصال ژنراتور و مدیریت مدهای کاری برای تکنسین‌های اصفهان‌تک
۱ دیاگرام اتصالات الکتریکی و بارهای حساس (Gen Mode)
در اینورترهای سری WIT گرووات، پورت خروجی LOAD برق اضطراری پایدار و بی‌وقفه (UPS-Class) را برای مصرف‌کننده‌های حساس تأمین میکند. پورت GEN برای اتصال مستقیم دیزل‌ژنراتور یا مد میکروگرید طراحی شده است.
- ترمینال‌های AC (صفحه ۳۸ - Fig 6.11): اتصال خروجی سه‌فاز LOAD به مصرف‌کننده‌های حساس مجزا و تفکیک‌شده از ورودی شبکه (GRID).
- شینه‌های N و PE: برای استاندارد سیم‌کشی کشور ایران، ارت و نول باید طبق دستورالعمل دیاگرام ۵-۶ صفحه ۳۱ به درستی مقید شوند.
۲ فعال‌سازی و تنظیم پارامترهای خروجی Off-Grid (LOAD)
خروجی پشتیبان (LOAD) به صورت پیش‌فرض ممکن است غیرفعال باشد. تکنسین پس از اتصال از طریق اپلیکیشن موبایل یا پورتال محلی، باید این مد را فعال کند:
| پارامتر نرم‌افزاری | کد / نام در منو | مقدار پیشنهادی ایران | توضیحات عملکرد |
|---|---|---|---|
| فعال‌سازی آفگرید | Off-grid Enable | Enable | فعال‌سازی تغذیه پیوسته مصرف‌کننده‌های متصل به پورت LOAD |
| ولتاژ خط آفگرید | Off-grid Voltage | 400V (یا 380V) | تنظیم ولتاژ سه‌فاز خروجی متناسب با تجهیزات مصرفی کارفرما |
| فرکانس خروجی | Off-grid Frequency | 50 Hz | فرکانس استاندارد شبکه برق ایران |
۳ تنظیم مدهای کاری، ساعت اوج بار (TOU) و اولویت لود
برای بهره‌برداری حداکثری از انرژی خورشیدی و مدیریت باتری‌ها در ساعات قطعی برق، مد کاری دستگاه را متناسب با سناریوی پروژه تعیین کنید:
| حالت کاری (Mode) | عملکرد و تخصیص منابع | کاربرد در پروژه‌های اصفهان‌تک |
|---|---|---|
| Load First | ابتدا مصارف داخلی با PV تغذیه می‌شوند؛ مازاد به شارژ باتری و سپس تزریق اختصاص می‌یابد. | حالت پیش‌فرض و استاندارد اکثر سامانه‌های متصل به شبکه شهری. |
| Battery First | اولویت کامل پنل‌های خورشیدی با شارژ سریع بانک باتری است. | مناطقی که قطعی برق منظم دارند یا نیاز به آماده‌باش باتری قبل از غروب است. |
| Grid First | انرژی تولیدی خورشیدی در اولویت اول به فروش یا تزریق به شبکه هدایت میشود. | نیروگاه‌های مقیاس‌کوچک مشمول قرارداد خرید تضمینی برق (PPA). |
۴ همگام‌سازی با دیزل‌ژنراتور و تنظیمات پورت GEN
اگر پروژه به دیزل‌ژنراتور کمکی مجهز است، کابلهای خروجی ژنراتور به پورت GEN وارد شده و سیگنال استارت خودکار (Dry Contact) از طریق پورت مخابراتی متصل میشود:
۱ پیش‌نیاز سخت‌افزاری سنجش جریان (CT / Smart Meter)
برای راه‌اندازی هرگونه مد متصل به شبکه (اعم از تزریق کامل یا کنترل عدم تزریق)، اینورتر باید جریان شبکه را در نقطه تحویل (نزدیک کنتور اصلی برق) اندازه‌گیری کند.
۲ مدهای عملکردی On-Grid طبق استاندارد گرووات (فصل ۷)
بر اساس صفحات ۵۴ و ۵۵ دفترچه راهنما، رفتار اینورتر در حالت اتصال به شبکه طبق دو سناریوی اصلی تعریف میشود:
| نام وضعیت در منوال | اولویت تخصیص انرژی | رفتار مازاد انرژی و تزریق به شبکه |
|---|---|---|
| Grid First Mode (فروش و تزریق حداکثری) | ۱. مصرف‌کننده‌ها (Loads) ۲. شبکه برق (Grid) ۳. شارژ باتری (Battery) | توان خورشیدی ابتدا بار را تأمین میکند؛ مازاد بلافاصله به شبکه صادر میشود. در صورت ناکافی بودن خورشید، باتری دشارژ شده و مازاد انرژی باتری نیز برای درآمدزایی به شبکه فروخته میشود. |
| Grid First (ECO) Mode (تزریق هوشمند بدون دشارژ باتری به شبکه) | ۱. مصرف‌کننده‌ها (Loads) ۲. شارژ باتری (Battery) ۳. شبکه برق (Grid) | خورشید و باتری مصارف داخلی را تأمین می‌کنند. مازاد تولید پنلها به شبکه صادر میشود؛ اما انرژی ذخیره‌شده در باتری هرگز به شبکه فروخته نمی‌شود. |
۳ مسیر دقیق تنظیمات جلوگیری از تزریق (Anti-backflow) در نرم‌افزار
اگر پروژه به صورت خودمصرفی (Zero Export) است و طبق قوانین توانیر نباید برقی به شبکه سراسری برگردد، تکنسین باید تابع ضدبازگشت را دقیقاً از مسیر زیر در منوی اپلیکیشن (صفحه ۸۸ منوال) فعال نماید:
الف) فعال‌سازی ضدبازگشت اینورتر تکی (Single Machine Anti-backflow):
وضعیت را بر روی Enable قرار دهید تا اینورتر بر اساس داده دریافتی از سنسورهای CT، تولید پنلها را در کسری از ثانیه متناسب با بار لحظهای کاهش دهد.
ب) محدودسازی تزریق تک‌فاز (Single Phase Export Limitation):
در شبکه‌های سه‌فاز ایران با بارهای نامتعادل، با فعال کردن این گزینه (Enable)، توان خروجی هر فاز به طور مستقل کنترل میشود تا از بازگشت توان روی حتی یک فاز نیز جلوگیری شود.
Reference: Growatt UM WIT 4-15K-HU | Page 88 (Chapter 8 - System Commissioning & Control)راهنمای جامع سرویس، نگهداری و عیب‌یابی سانورتر ۳ فاز گرووات (Growatt WIT Series)
مرجع رسمی و راهنمای تخصصی کدهای خطا (Error Codes) و کدهای هشدار (Warning Codes) اینورترهای ۳ فاز هیبریدی تجاری و صنعتی گرووات مدل‌های WIT 4K تا 15K-HU ویژه تکنسین‌ها و نصابان نیروگاه‌های خورشیدی — تدوین شده در دپارتمان فنی اصفهان تِک.
🛠️ دستورالعمل‌های نگهداری دوره‌ای (Routine Maintenance)
قبل از باز کردن هرگونه درپوش یا دست زدن به اتصالات داخلی، کلیدهای ورودی DC (پنلها و باتری) و مدارشکن AC (برق شهر) را قطع کنید. حداقل ۵ دقیقه صبر کنید تا انرژی ذخیره‌شده در خازنهای ولتاژ بالای اینورتر کاملاً تخلیه و دشارژ شود.
نظافت بدنه و پایش حرارتی
گرد و غبار بدنه را با یک پارچه مرطوب و بدون پرز پاک کنید. هرگز از حلال‌های شیمیایی یا پاشش آب استفاده نکنید. اطمینان حاصل کنید که فضای تهویه اطراف اینورتر مسدود نشده باشد و رطوبت محیط در بازه استاندارد باقی بماند.
بررسی و عیب‌یابی فن خنک‌کننده
در صورت گیرکردن اشیاء خارجی، انباشت گرد و غبار زیاد یا ناکافی بودن تهویه اتاق تجهیزات، دور فن افت کرده یا هشدار خطای فن فعال میشود. سرویس فن صرفاً باید توسط تکنسین‌های آموزش‌دیده برق انجام گیرد.
پروتکل باز و بست فن
پس از قطع برق و گذشت ۵ دقیقه، پیچ‌های صفحه نگهدارنده فن را با پیچ‌گوشتی چهارسو باز کنید. کانکتور برق فن را با احتیاط جدا کرده و فن جدید را جایگزین کنید. کابلها را با بست کمربندی مهار کنید.
مطابق دستورالعمل کارخانه گرووات، استفاده از پمپ باد (Air Pump) مستقیماً روی پره‌های فن اکیداً ممنوع است؛ این کار باعث چرخش با دور غیرمجاز و خرابی بلبرینگ فن میشود. پمپ باد را صرفاً می‌توان برای زدودن گرد و غبار از روی هیت‌سینک (Heat Sink) آلومینیومی دستگاه به کار برد. برای تمیز کردن فن و توری آن، فقط از برس نرم یا دستمال مرطوب استفاده نمایید.
⚠️ جدول عیب‌یابی کدهای هشدار اینورتر گرووات ۳ فاز (Table 9.1 Warning Codes)
کدهای هشدار نشاندهنده یک وضعیت غیرعادی در سامانه خورشیدی یا شبکه هستند. در این حالت اینورتر خاموش نمی‌شود اما برای حفاظت از مدار، توان خروجی را کاهش میدهد. پس از برطرف شدن عامل نقص، هشدار به‌طور خودکار برطرف میشود.
| کد هشدار | دسته‌بندی | عنوان و شرح نقص فنی | دستورالعمل و مراحل عیب‌یابی برای تکنسین |
|---|---|---|---|
| Warning 200 | سمت DC / PV | خطای استرینگ (String Fault) |
|
| Warning 201 | سمت DC / PV | نقص ترمینال‌های استرینگ یا ماژول PID |
|
| DC SPD Warning | حفاظت DC | اختلال ماژول برق‌گیر سمت DC |
|
| Warning 203 | سمت DC / PV | اتصال کوتاه در ورودی‌های PV1 یا PV2 |
|
| Boost Warning | مدار داخلی | اختلال در راه‌انداز بوست PV (Boost Driver) |
|
| AC SPD Warning | حفاظت AC | اختلال در ماژول برق‌گیر سمت AC |
|
| Warning 208 | سمت DC / PV | سوختن فیوز DC (DC Fuse Blows) |
|
| Warning 209 | سمت DC / PV | ولتاژ DC فراتر از حد مجاز (Over-Voltage) |
|
| PV Reversed | سمت DC / PV | معکوس بودن قطبیت استرینگ PV |
|
| Warning 219 | سمت DC / PV | اختلال در عملکرد واحد PID |
|
| Warning 220 | سمت DC / PV | قطعی فیزیکی استرینگ (PV String Disconnected) |
|
| Warning 221 | سمت DC / PV | عدم تقارن جریان استرینگ‌ها (Current Unbalanced) |
|
| Warning 300 | شبکه AC | قطعی برق شبکه سراسری (No Utility Grid) |
|
| Warning 301 | شبکه AC | ولتاژ شبکه خارج از بازه مجاز (Grid Voltage Outrange) |
|
| Warning 302 | شبکه AC | فرکانس شبکه خارج از محدوده استاندارد (۵۰ هرتز) |
|
| Warning 303 | خروجی اضطراری EPS | اضافه‌بار در خروجی پشتیبان (EPS Overload) |
|
| Warning 308 | کنتور هوشمند | قطع ارتباط فیزیکی با کنتور (Meter Disconnected) |
|
| Warning 309 | کنتور هوشمند | اتصال معکوس سیم‌های کنتور (Meter Reversely Connected) |
|
| Warning 310 | ارتینگ و نول | اختلاف ولتاژ غیرعادی میان سیم نول و ارت (N to PE) |
|
| Warning 311 | توالی فاز | خطای جابجایی توالی فاز شبکه (Phase Sequence Error) |
|
| Warning 400 | سخت‌افزار / فن | خرابی یا گیرکردن فن خنک‌کننده (Fan Failure) |
|
| Warning 401 | تجهیزات جانبی | عدم ارسال دیتا از سمت کنتور هوشمند |
|
| Warning 402 | بهینه‌ساز | اختلال ارتباطی میان بهینه‌ساز (Optimizer) و اینورتر |
|
| Warning 407 | حرارتی | هشدار افزایش بیش از حد دما (Over-Temperature) |
|
| Warning 408 | سنسور | خرابی یا قطعی سنسور دمای NTC |
|
| Warning 411 | موازی‌سازی | اختلال سیگنال سنکرون‌سازی (Sync Signal Abnormal) |
|
| Warning 412 | اتصال به شبکه | مهیا نبودن شرایط استارت اولیه اتصال به شبکه |
|
| Warning 500 | سیستم باتری | عدم برقراری ارتباط با سامانه باتری (Battery Comm Failure) |
|
| Warning 501 | سیستم باتری | قطعی فیزیکی کابلهای باتری (Battery Disconnected) |
|
| Warning 502 | سیستم باتری | ولتاژ بیش از حد بالای باتری (Battery Overvoltage) |
|
| Warning 503 | سیستم باتری | تخلیه عمیق و ولتاژ بسیار پایین باتری (Battery Undervoltage) |
|
| Warning 504 | سیستم باتری | معکوس بسته شدن کابلهای باتری (Reverse Polarity) |
|
| Warning 505 | سیستم باتری | قطعی سنسور دمای باتری سربی-اسیدی |
|
| Warning 506 | سیستم باتری | دمای باتری خارج از محدوده مجاز |
|
| Warning 507 | سیستم باتری | خطای داخلی BMS (توقف شارژ و دشارژ) |
|
| Warning 508 | سیستم باتری | فعال شدن حفاظت اضافه‌بار باتری لیتیومی |
|
| Warning 509 | سیستم باتری | اختلال در انتقال فریم‌های دیتای BMS |
|
| Warning 510 | حفاظت باتری | خرابی محافظ صاعقه سمت باتری (BAT SPD) |
|
| Warning 600 | کیفیت توان خروجی | انحراف بایاس مؤلفه DC در خروجی اینورتر |
|
| Warning 601 | کیفیت توان خروجی | مؤلفه DC بیش از حد بالا در ولتاژ خروجی |
|
| Warning 602 | مد آفگرید | ولتاژ خروجی حالت جدا از شبکه بسیار پایین |
|
| Warning 603 | مد آفگرید | ولتاژ خروجی حالت جدا از شبکه بیش از حد بالا |
|
| Warning 604 | مد آفگرید | اضافه جریان در خروجی آفگرید (Output Overcurrent) |
|
| Warning 605 | مد آفگرید | افت ولتاژ باس در مد آفگرید (Bus Voltage Low) |
|
| Warning 606 | مد آفگرید | اضافه‌بار پیوسته در خروجی آفگرید (Overload) |
|
| Warning 609 | مدار تعادل | اختلال در مدار بالانس ۳ فاز (Balanced Circuit Abnormal) |
|
🛑 جدول تخصصی کدهای خطای دائم اینورتر گرووات ۳ فاز (Table 9.2 Error Codes)
کدهای خطا نشاندهنده رخداد یک نقص جدی، آسیب سخت‌افزاری یا خطای ایمنی بحرانی هستند. در زمان بروز خطا، اینورتر تولید توان را بلافاصله متوقف و جهت پیشگیری از آسیب از مدار خارج میشود. رفع این ایرادات منحصراً باید توسط کارشناسان ذی‌صلاح صورت پذیرد.
در صورت مواجهه با خطای PV Isolation Low (افت مقاومت عایقی خورشیدی)، به هیچ عنوان به بدنه فلزی اینورتر، پایه‌ها، استراکچر و کابلهای پنلها دست نزنید! این خطا نشاندهنده نشت مستقیم ولتاژ بالا به گراند است و خطر برقگرفتگی مرگبار وجود دارد.
| کد خطا | منشأ خطا | عنوان و شرح خطا | دستورالعمل جامع رفع خطا توسط کارشناس |
|---|---|---|---|
| AFCI Fault | ایمنی DC | تشخیص خطای قوس الکتریکی (Arc Fault Detection) |
|
| GFCI High | ایمنی زمین | جریان نشتی بالای اتصال به زمین (Leakage Current) |
|
| PV Voltage High | ورودی PV | ولتاژ ورودی DC فراتر از آستانه مجاز (بیش از ۱۰۰۰ ولت) |
|
| PV Isolation Low | ایمنی عایقی | مقاومت عایقی ضعیف سمت پنل‌های خورشیدی |
|
| PV Reversed | ورودی PV | اتصال معکوس پلاریته کابلهای استرینگ خورشیدی |
|
| AC V Outrange | شبکه AC | ولتاژ شبکه خارج از محدوده کاری استاندارد |
|
| No AC | شبکه AC | عدم وجود ولتاژ AC در پایانه خروجی اینورتر |
|
| PE Abnormal | حفاظت ارتینگ | ولتاژ غیرعادی نول به زمین (N-PE) / قطعی ارت |
|
| AC F Outrange | شبکه AC | فرکانس شبکه خارج از محدوده ۵۰ هرتز |
|
| Error 309 | شبکه AC | نرخ تغییرات شدید فرکانس شبکه (Grid ROCOF Abnormal) |
|
| NE Fault | سیم‌کشی | ولتاژ بسیار پایین بین نول و گراند (اتصال کوتاه N-PE) |
|
| Error 311 | کنترل تزریق | نقص سیستم مهار تزریق به شبکه (Export Limitation Fail-safe) |
|
| Error 400 | مدار کنترل | انحراف بایاس DCI (DCI Bias Abnormal) |
|
| Error 402 | خروجی جریان | مؤلفه DC بالا در جریان خروجی به شبکه |
|
| Error 404 | نمونه‌برداری | اختلال در مدار نمونه‌برداری ولتاژ باس (Bus Sampling) |
|
| Error 405 | رله خروجی | نقص در رله خروجی (خال زدن یا عدم قطع رله) |
|
| Error 408 | حرارتی بحرانی | افزایش دمای فوق بحرانی (Over-Temperature) |
|
| Error 409 | ولتاژ باس | ولتاژ باس غیرعادی (Bus Voltage Abnormal) |
|
| Error 411 | ارتباط داخلی | قطع ارتباط میان بردهای داخلی اینورتر |
|
| Error 412 | سنسور داخلی | قطعی سنسور دمای تعبیه‌شده بر روی برد کنترل |
|
| Error 413 | سوئیچ قدرت | خطای مدار راه‌انداز ترانزیستورهای IGBT (Drive Fault) |
|
| Error 414 | حافظه داخلی | خطای خواندن/نوشتن حافظه EEPROM |
|
| Error 415 | تغذیه داخلی | نقص منبع تغذیه سوئیچینگ کمکی داخلی (Aux Power) |
|
| Error 416 | حفاظت جریان | عملکرد سیستم حفاظت اضافه جریان DC/AC |
|
| Error 417 | نرم‌افزار | عدم انطباق پروتکل ارتباطی (Protocol Mismatch) |
|
| Error 418 | فریمور | ناهمخوانی فریمور برد پردازش دیجیتال (DSP) و برد COM |
|
| Error 419 | فریمور | عدم تطابق نسخه نرم‌افزار DSP با سخت‌افزار دستگاه |
|
| Error 421 | پردازنده منطقی | اختلال عملکرد مدار منطقی CPLD |
|
| Error 422 | حفاظت افزونه | عدم تطابق داده‌های سنسورهای دوگانه (Redundancy Inconsistent) |
|
| Error 423 | سیگنال قدرت | نقص در مسیر انتقال سیگنال مدولاسیون PWM |
|
| Error 425 | تست خودکار | عدم موفقیت در خودآزمایی اولیه مدار AFCI |
|
| Error 426 | نمونه‌برداری | اختلال در مدار نمونه‌برداری جریان ورودی خورشیدی (PV Current) |
|
| Error 427 | نمونه‌برداری | اختلال در مدار نمونه‌برداری جریان متناوب (AC Current) |
|
| Error 429 | راه‌اندازی باس | عدم موفقیت در استارت نرم ولتاژ باس (BUS Softboot Failure) |
|
| Error 430 | خاموشی اضطراری | فعال شدن سوئیچ خاموشی اضطراری سیستم (EPO Fault) |
|
| Error 431 | تراشه نظارتی | خطای راستی‌آزمایی بوت در تراشه مانیتورینگ |
|
| Error 500 | سامانه باتری | عدم ارتباط اینورتر با ماژول مدیریت باتری (BMS) |
|
| Error 501 | سامانه باتری | گزارش توقف شارژ و دشارژ توسط BMS باتری |
|
| Bat Voltage Low | سامانه باتری | افت بحرانی ولتاژ باتری کمتر از حد آستانه |
|
| Error 503 | سامانه باتری | ولتاژ باتری بالاتر از سقف مجاز (Overvoltage) |
|
| Error 504 | سامانه باتری | دمای باتری فراتر از محدوده مجاز جهت شارژ/دشارژ |
|
| Bat Reversed | سامانه باتری | پلاریته معکوس در کابل‌کشی مثبت و منفی باتری |
|
| Error 506 | سامانه باتری | مدار باز بودن باتری (Battery Open Circuited) |
|
| Error 507 | سامانه باتری | عملکرد حفاظت اضافه‌بار دشارژ باتری |
|
| Error 508 | ولتاژ داخلی | ولتاژ غیرعادی باس ۲ (BUS2 Volt Abnormal) |
|
| Error 509 | حفاظت جریان باتری | اضافه جریان هنگام شارژ باتری (BAT Charge OCP) |
|
| Error 510 | حفاظت جریان باتری | اضافه جریان هنگام دشارژ باتری (BAT Discharge OCP) |
|
| Error 511 | راه‌اندازی باتری | عدم موفقیت در استارت نرم مدار باتری (BAT Soft Start Failed) |
|
| EPS Output Short | حفاظت خروجی آفگرید | اتصال کوتاه در مدار خروجی برق اضطراری (Off-grid output short-circuited) |
|
| Error 601 | ولتاژ باس آفگرید | افت ولتاژ باس در حالت آفگرید (Off-grid BUS Volt Low) |
|
| Error 602 | تداخل ولتاژ AC | ولتاژ غیرعادی در ترمینال خروجی آفگرید (Abnormal Volt at the off-grid terminal) |
|
| Error 603 | استارت نرم آفگرید | عدم موفقیت در استارت نرم مدار آفگرید (Soft start failed) |
|
| Error 604 | ولتاژ خروجی EPS | ولتاژ غیرعادی در خروجی آفگرید (Off-grid output voltage abnormal) |
|
| Error 605 | مدار بالانس فاز | عدم موفقیت در خودآزمایی مدار متعادل‌کننده (Balanced circuit self-test failed) |
|
| Error 606 | کیفیت توان خروجی | مؤلفه DC بالا در ولتاژ خروجی (High DC component in output voltage) |
|
| OverLoad | اضافه‌بار خروجی | اضافه‌بار در مدار خروجی آفگرید (Off-grid output overload) |
|
| Error 608 | سیگنال موازی‌سازی | خطا در سیگنال پارالل خروجی آفگرید (Off-grid parallel signal abnormal) |
|
جمع‌بندی راهنمای فنی: تضمین راندمان و طول عمر اینورتر هیبرید سه فاز ۲۰ کیلووات گرووات (Growatt WIT 20K-HU)
راه‌اندازی اصولی و بهره‌برداری مطمئن از پلتفرم توان‌بالای Growatt WIT 20K-HU، نیازمند رعایت دقیق الزامات مهندسی در کابل‌کشی، حفاظت‌های DC/AC و نگهداری دوره‌ای است. دستیابی به پایداری کامل در پروژه‌های صنعتی، کارگاهی و ویلایی وابسته به رعایت استانداردهای ایمنی (نظیر تخلیه ۵ دقیقه‌ای خازن‌ها، حفاظت عایقی PV و بالانس فازها) است. اجرای صحیح این دستورالعمل‌ها نه تنها مانع از بروز خطاهای بحرانی و آسیب به تجهیزات میشود، بلکه بازدهی بیشینه سیستم و سوئیچینگ آنی UPS (کمتر از ۱۰ میلی‌ثانیه) را برای سال‌ها تضمین می‌نماید.
🛠️ چک‌لیست طلایی راه‌اندازی و نگهداری پیشگیرانه در یک نگاه:
بیش از ۸۰٪ کدهای خطای گزارش‌شده در اینورترهای هیبریدی توان‌بالا، ناشی از اتصالات نامناسب سرکابل‌های باتری، عدم توازن بار تک‌فاز، گردوغبارگرفتگی هیت‌سینک یا استفاده ناصحیح از پمپ باد روی فن‌ها است. نظارت دوره‌ای بر مقاومت عایقی استرینگ‌ها (جلوگیری از خطای PV Isolation)، به‌روزرسانی فریمور دستگاه و کانفیگ دقیق پروتکل ارتباطی BMS، دستگاه شما را در برابر نوسانات حرارتی و ولتاژی کاملاً ایمن نگه می‌دارد.
نیاز به راه‌اندازی تخصصی، عیب‌یابی یا نقشه تابلو حفاظتی دارید؟
اگر در روند نصب، تنظیم پارامترهای نرم‌افزاری یا رفع کدهای خطای سری WIT گرووات با ابهامی روبرو شدید، کارشناسان فنی اصفهان‌تک آماده ارائه مشاوره مهندسی، آنالیز بار، طراحی تابلوهای حفاظتی و اعزام تیم فنی برای بازدید و تست نهایی پروژه شما هستند.
