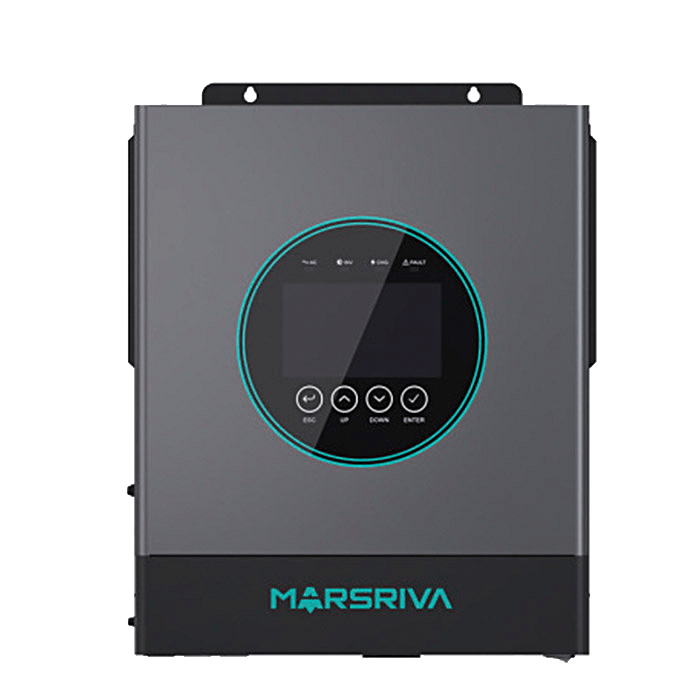

سانورتر هیبرید ۶.۵ کیلووات مارس ریوا مدل MR-SPF6.5K-LP1-TL20E
نسل جدید اینورترهای خورشیدی آفگرید/هیبرید هوشمند با کنترلر شارژ پیشرفته MPPT ولتاژ بالا (تا ۵۰۰ ولت) و قابلیت استثنایی کارکرد بدون باتری. این دستگاه با توان پیوسته ۶۵۰۰ وات، ورودی پنل تا ۹۰۰۰ وات، پشتیبانی مستقیم از شبکه BMS باتریهای لیتیومی و مدیریت هوشمند خروجیهای دوگانه (Dual AC Output)، بالاترین سطح راندمان را برای ویلاها، کارگاهها و سیستمهای اضطراری در شرایط آب و هوایی ایران فراهم میکند.

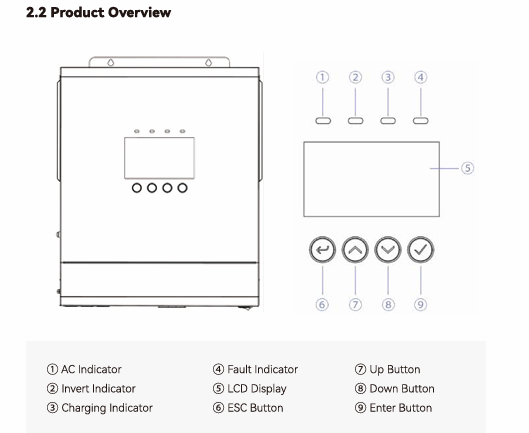

بررسی پنل کنترل و نمایشگر سانورتر مارس ریوا (Marsriva SPF6.5K-LP1-TL20E)
برای دستیابی به حداکثر راندمان در نصب و تنظیمات سانورتر مارس ریوا، شناخت دقیق اجزای پنل مانیتورینگ ضروری است. پنل جلویی سانورتر ۶.۵ کیلووات Marsriva شامل ۴ نشانگر وضعیت LED، نمایشگر چندمنظوره LCD و کلیدهای ناوبری اختصاصی است.
نشانگرهای وضعیت عملکرد (LED Indicators)
-
① AC Indicator (نشانگر برق شهر/شبکه)
سبز ثابت: اتصال نرمال برق شبکه/ژنراتور و تغذیه بارها از ورودی AC.
سبز چشمکزن: برق متصل است اما باتری یا اینورتر در حال آمادهسازی هستند. -
② Invert Indicator (نشانگر اینورتر)
سبز ثابت: سیستم در حالت Inverter Mode است و توان خروجی توسط پنلهای خورشیدی یا بانک باتری تأمین میشود.
-
③ Charging Indicator (نشانگر شارژ)
سبز چشمکزن: باتریها توسط پنل خورشیدی (PV) یا برق شهر در حال شارژ هستند.
سبز ثابت: باتریها ۱۰۰٪ شارژ و در حالت شناور (Float) قرار دارند. -
④ Fault Indicator (نشانگر خطا و هشدار)
قرمز ثابت: خطای بحرانی (Fault) رخ داده و خروجی قطع شده است.
قرمز چشمکزن: وضعیت هشدار (Warning)؛ سیستم نیازمند بررسی پارامترهاست.
نمایشگر هوشمند و کلیدهای تنظیمات
پایش بلادرنگ پارامترهای حیاتی: توان و ولتاژ ورودی خورشیدی (MPPT)، درصد شارژ و ولتاژ باتری (SOC)، توان مصرفکنندهها (Load %)، ولتاژ ورودی/خروجی و کدهای خطای تخصصی سانورتر مارس ریوا.

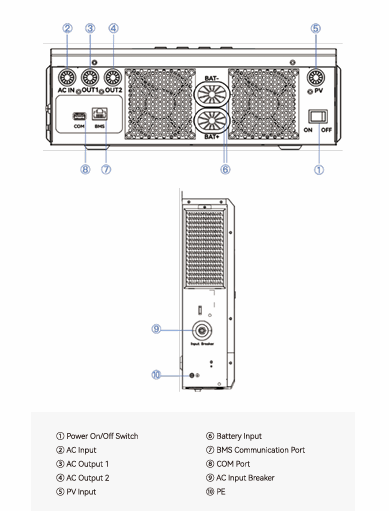

بررسی درگاههای ورودی، خروجی و اتصالات سانورتر مارس ریوا (Marsriva 6.5KW)
شناخت صحیح ترمینالهای ورودی/خروجی در نصب سانورتر مارس ریوا ۶.۵ کیلووات، ضامن ایمنی کل سیستم خورشیدی و جلوگیری از صدمات ناشی از اتصال نادرست است. در این بخش، تمام ۱۰ درگاه پنل تحتانی و جانبی سانورتر به دقت تفکیک و تشریح شدهاند.
ورودیها و سوئیچهای اصلی
کلید اصلی روشن/خاموش کردن مدار اینورتر داخلی. (توصیه: هنگام سربندی و اتصال کابلها در حالت OFF باشد).
گلند ورودی برق تکفاز ۲۳۰ ولت (شبکه سراسری یا موتور برق) جهت شارژ باتریها و تغذیه بارهای مصرفی در حالت بایپس.
گلند ورودی آرایه پنلهای خورشیدی (MPPT با محدوده ولتاژ ۶۰ الی ۵۰۰ ولت DC و حداکثر ولتاژ مدار باز ۵۰۰VDC).
فیوز حرارتی/مغناطیسی محافظ ورودی برق شهر واقع در دیواره جانبی دستگاه جهت حفاظت در برابر اضافهبار شبکه.
خروجیهای دوگانه (Dual AC) و باتری
تغذیه مصارف ضروری و دائم (Critical Loads) با توان کامل ۶۵۰۰ وات و بدون وقفه (UPS).
خروجی مدیریت بار هوشمند برای مصرفکنندههای ثانویه/غیرضروری که در زمان افت ولتاژ باتری به طور خودکار قطع میشود.
ترمینالهای اتصال بانک باتری ۴۸ ولت (سربی-اسیدی یا لیتیومی) با سطح مقطع استاندارد جهت عبور جریانهای بالا.
درگاههای ارتباطی هوشمند و اتصال زمین (ارت)
پورت شبکه RJ45 با پروتکلهای RS485 و CAN جهت ارتباط مستقیم با سیستم مدیریت هوشمند باتریهای لیتیومی (BMS).
پورت اتصال دانگل وایفای (Wi-Fi Dongle) یا کابل RS232 جهت مانیتورینگ آنلاین از طریق اپلیکیشن اختصاصی و ریموت کنترل.
پیچ اتصال زمین محافظتی (ارت) بر روی بدنه فلزی جهت تخلیه ولتاژهای ناخواسته و ایمنی جانی کاربر.

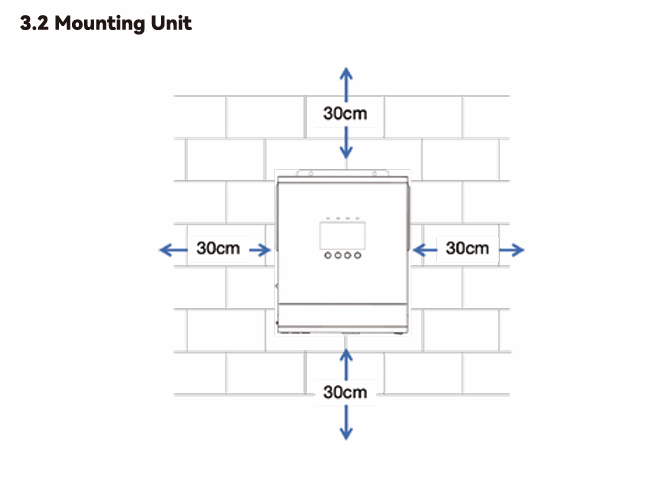

راهنمای مکانیابی و نصب فیزیکی سانورتر مارس ریوا (استاندارد فواصل و تهویه)
یکی از مهمترین عوامل در افزایش طول عمر قطعات الکترونیک قدرت و جلوگیری از افت راندمان حرارتی (Thermal Derating) در سانورتر مارس ریوا ۶.۵ کیلووات (Marsriva SPF6.5K-LP1-TL20E)، رعایت دقیق الزامات نصب مکانیکی و فواصل استاندارد است. عدم رعایت این فواصل ساده، علت اصلی بیش از ۶۰٪ خطاهای افزایش دما (Over-Temperature Fault 02) در پروژههای خورشیدی است.
چرا رعایت فاصله ۳۰ سانتیمتری از هر جهت یک الزام قطعی است؟ (تحلیل مهندسی)
تخلیه جریان همرفت هوای داغ (Chimney Effect)
طبق اصول ترمودینامیک، هوای گرم تمایل به صعود دارد. بخش بالایی سانورتر محل خروج حرارت ساطعشده از ترانسفورماتور و رادیاتورهای داخلی است. فاصله حداقل ۳۰ سانتیمتری تا سقف یا مانع بالایی مانع از بازگشت هوای داغ به درون بدنه (Heat Trapping) شده و از استهلاک خازنهای الکترولیتی جلوگیری میکند.
مکش هوای خنک و شعاع خمش کابلهای سنگین
فنهای خنککننده سانورتر مارس ریوا در کف دستگاه قرار دارند و وظیفه مکش هوای تازه را بر عهده دارند. علاوه بر جریان مداوم هوا، کابلهای قطور ۴۸ ولت باتری (حداقل سطح مقطع ۲۵ الی ۳۵ میلیمتر مربع) و لولههای فلکسی به فضای کافی برای خمش استاندارد بدون وارد آوردن تنش مکانیکی به ترمینالها نیاز دارند.
دسترسی به کلید محافظ و گردش آزاد هوای عرضی
کلید مینیاتوری ورودی AC (AC Input Breaker) در دیواره جانبی دستگاه تعبیه شده است و باید برای کاربر و سرویسکار به راحتی در دسترس باشد. فاصله جانبی همچنین از ایجاد گردابههای هوایی (Air Vortices) و افت راندمان هیتسینکها جلوگیری مینماید.
جلوگیری از انتقال حرارت متقابل در سیستمهای موازی
در صورتی که چند سانورتر مارس ریوا به صورت موازی یا در یک اتاق کنترل نصب شوند، رعایت فاصله ۳۰ سانتیمتری الزامی است تا خروجی هوای داغ یا حرارت بدنه یک دستگاه، سنسورهای دمای اینورتر کناری را تحریک نکند و مانع قطع ناگهانی بار (Derating Trip) شود.
📋 الزامات محیطی و فیزیکی نصب (توصیههای سازنده)
دستگاه را منحصراً روی دیوارهای بتنی، آجری یا استراکچر فلزی محکم نصب کنید. نصب روی چوب، پلاستیک یا دیوارهای عایق اشتعالپذیر به دلیل ریسک جرقههای احتمالی ترمینالها ممنوع است.
سانورتر را از تابش مستقیم آفتاب، رطوبت متراکم و مجاورت با اگزوز دیزلژنراتور یا بویلرها کاملاً دور نگه دارید.
دستگاه باید دقیقاً با تراز زاویه ۹۰ درجه نسبت به افق نصب گردد. انحراف به جلو یا طرفین مسیر طبیعی خنکسازی مدارات اینورتر را مختل میکند.
نصب در ارتفاع تقریبی ۱.۵ تا ۱.۶ متری از کف باعث میشود قرائت پیامها و کدهای خطای LCD و دسترسی به کلیدهای تنظیمات بدون نیاز به نردبان میسر باشد.
راهنمای سیمکشی خروجیهای AC و قابلیت هوشمند دوگانه (AC OUT 1 و AC OUT 2)
سانورتر خورشیدی مارس ریوا ۶.۵ کیلووات مجهز به دو ترمینال خروجی مجزا (Dual AC Output) است. این قابلیت پیشرفته به نصابان و کاربران امکان میدهد مصرفکنندههای برقی را به دو دسته حیاتی (Critical Loads) و غیرضروری (Non-Essential Loads) تفکیک کرده و مدیریت تخلیه باتری را به صورت هوشمند کنترل کنند.

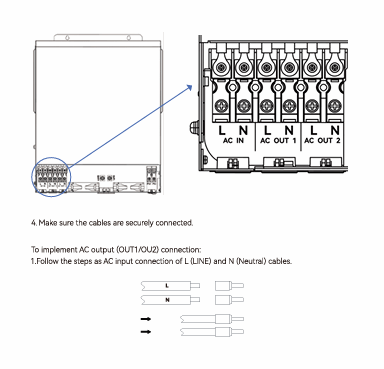

آناتومی و تحلیل کاربرد ترمینالهای ۶ تایی AC سانورتر مارس ریوا
ترمینال ورودی برق شهر یا دیزلژنراتور
محل اتصال فاز و نول ورودی برق شبکه (یا ژنراتور کمکی) است. جریان ورودی علاوه بر تغذیه مستقیم بارها از طریق بایپس، توسط شارژر داخلی (AC Charger) برای شارژ بانک باتری ۴۸ ولت استفاده میشود. (حتماً از فیوز مینیاتوری ۴۰ آمپر متناسب استفاده شود).
خروجی بارهای حیاتی و دائمکار (همیشه فعال)
این خط تغذیه تحت هیچ شرایطی قطع نمیشود مگر با تخلیه کامل یا خطای باتری. تجهیزاتی مانند سیستمهای روشنایی اصلی، یخچال، سرورها، دوربینهای مداربسته و سیستمهای حفاظتی باید روی این خروجی سیمکشی شوند.
خروجی دوم / بار غیرحیاتی (Smart Load Cut-off)
خروجی دوم امکان مدیریت دشارژ باتری را فراهم میکند. در زمان قطعی برق شهر، میتوان تنظیم کرد که به محض رسیدن ولتاژ یا SOC باتری به یک حد مشخص، این خروجی به صورت اتوماتیک قطع شود تا انرژی باتری برای مصرفکنندههای حیاتی خط OUT 1 ذخیره بماند (مانند پمپها و تجهیزات پرمصرف).
استفاده الزامی از سرسیم لولهای (Ferrules)
همانطور که در دیاگرام فنی مشخص شده، تمامی سیمهای افشان فاز (L) و نول (N) باید قبل از اتصال به ترمینالها با سرسیم متناسب (حداقل سطح مقطع ۴ الی ۶ میلیمتر مربع) پرس شوند تا از پدیده شلشدگی اتصالات و جرقه در بارهای سنگین جلوگیری شود.
هشدار بسیار مهم سازنده در مورد کولرهای گازی و بارهای کمپرسوری (CAUTION!)
تجهیزاتی مانند کولر گازی، اسپلیت و چیلرها برای راهاندازی مجدد پس از قطع ناگهانی برق، به حداقل ۲ الی ۳ دقیقه زمان تاخیر (Time-Delay) جهت ایجاد تعادل فشار در گاز مبرد مدار کمپرسور نیاز دارند.
- ریسک خرابی: اگر برق خروجی اینورتر بلافاصله قطع و مجدداً وصل شود، کمپرسور در حالت فشار بالا استارت خورده و علاوه بر کشیدن جریان راهاندازی بسیار شدید (Surge Current)، میتواند باعث سوختن سیمپیچ موتور کولر شود.
- تریپ خطای اضافه بار (Overload): در این شرایط، سانورتر مارس ریوا خطای اضافهبار را تشخیص داده و خروجی را قطع میکند؛ اما ممکن است پیش از قطع مدار، به کمپرسور آسیب وارد شود.
- راهکار اصولی نصابان اصفهان تک: حتماً قبل از اتصال اسپلیت یا کولر گازی به خروجی اینورتر، مطمئن شوید دستگاه دارای مدار محافظ تاخیر زمانی (Delay Timer) داخلی است یا در مسیر تغذیه آن از یک رله تاخیر در وصل استفاده کنید.
🛠️ مراحل ایمن سیمکشی و سربندی ترمینالهای AC
روکش سیمهای L و N را به طول تقریای ۱۰ میلیمتر بردارید و از آسیب رساندن به رشتههای مسی خودداری کنید.
از سرسیمهای لولهای عایقدار مناسب سایز سیم استفاده کرده و با پرس ششگوش یا چهارگوش آن را کاملاً فشرده کنید.
فاز و نول ترمینالهای AC IN و خروجیها را جابهجا متصل نکنید. اشتباه در سربندی به کارت ترانسفر سوئیچ آسیب میزند.
پیچهای ترمینالها را با گشتاور استاندارد محکم کنید و با کشیدن جزئی سیمها از قفل شدن کامل آنها در ترمینال مطمئن شوید.

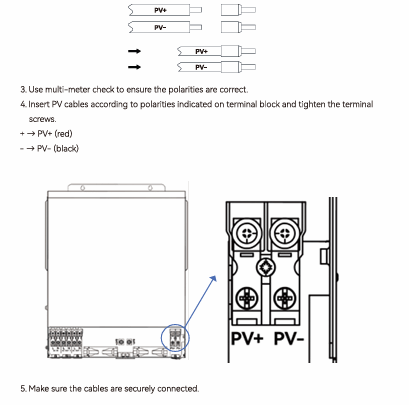

راهنمای کامل سیمکشی پنلهای خورشیدی و تحلیل مشخصات استرینگ ورودی سانورتر مارس ریوا ۶.۵ کیلووات
مرحله اتصال آرایه خورشیدی به اینورتر، حساسترین بخش نصب سیستم خورشیدی است. ورودی PV سانورتر مارس ریوا SPF6.5K-LP1-TL20E مجهز به ردیاب MPPT فوقپیشرفته است و رعایت دقیق دامنه ولتاژ ورودی، سلامت و طول عمر اینورتر را تضمین میکند. در ادامه، ابتدا مراحل استاندارد سیمکشی و سپس تحلیل فنی دامنههای ولتاژ را بررسی میکنیم.
🔌 مراحل ۵ گانه استاندارد اتصال پنلهای خورشیدی
از کابل خورشیدی استاندارد با سطح مقطع ۴ یا ۶ میلیمتر مربع (Solar DC Cable) با روکش مقاوم در برابر اشعه UV استفاده کنید. سیم مثبت (PV+) با رنگ قرمز و سیم منفی (PV-) با رنگ مشکی تفکیک میشود.
قبل از هرگونه اتصال به ترمینال اینورتر، کلید مینیاتوری یا بریکر DC ورودی را قطع کرده یا روی پنلها را بپوشانید. پنلهای خورشیدی زیر نور مستقیم همواره دارای ولتاژ برقدار هستند.
طبق دستورالعمل رسمی، سلکتور مولتیمتر را روی ولتاژ DC قرار دهید. پروب قرمز را به سیم مثبت و پروب مشکی را به سیم منفی وصل کنید؛ عدد نمایشدادهشده باید مثبت و بدون علامت منفی (-) باشد.
سیم مثبت را به ترمینال PV+ و سیم منفی را به ترمینال PV- متصل کرده و پیچهای ترمینال را با گشتاور استاندارد محکم کنید.
پس از سفت کردن پیچها، کابلها را بهآرامی به سمت عقب بکشید تا از قفل شدن کامل سرسیمها اطمینان حاصل شود. شل بودن اتصالات در جریانهای بالا موجب ایجاد جرقه و آسیب به ترمینال میشود.
مشخصات فنی دقیق استرینگ ورودی PV (استخراجشده از منوال رسمی مارس ریوا)
| پارامتر فنی | مقدار مجاز | توضیح کارشناسی نصابان اصفهان تک |
|---|---|---|
| تکنولوژی شارژ خورشیدی | MPPT پیشرفته | ردیابی لحظهای نقطه حداکثر توان آرایه خورشیدی |
| حداقل ولتاژ راهاندازی (Min Activation Voltage) | 80 Vdc | حداقل ولتاژ لازم برای روشن شدن و فعالسازی مدار شارژر |
| دامنه کاری بهینه MPPT | 60 الی 450 Vdc | بازه ولتاژ ایدهآل برای بیشترین راندمان برداشت انرژی |
| حداکثر ولتاژ مدار باز مجاز (Max Voc) | 500 Vdc | سقف مطلق ولتاژ استرینگ (عبور از آن باعث سوختن مدار MPPT میشود) |
| حداکثر توان ورودی پنلها (Max PV Power) | 9000 W (۹ کیلووات) | امکان نصب پنل تا ۱.۳۸ برابر ظرفیت خروجی (Over-Paneling) |
| حداکثر جریان ورودی PV | 27 A | حداکثر جریان دریافتی مجاز از استرینگهای موازی |
| حداکثر جریان شارژ باتری از خورشید | 120 A | شارژ فوقسریع بانک باتری ۴۸ ولت از طریق پنلها |
| راندمان شارژر MPPT | تا 99.5% | حداقل تلفات حرارتی و حداکثر بهرهوری انرژی |
تحلیل تخصصی دامنههای ولتاژ: چگونه استرینگ پنلها را اصولی طراحی کنیم؟
حداقل ولتاژ فعالسازی (Start-up)
تا زمانی که ولتاژ استرینگ در اول صبح به ۸۰ ولت نرسد، اینورتر تولید را شروع نمیکند. بنابراین سری کردن تنها ۲ عدد پنل ممکن است در روزهای ابری یا هوای بسیار گرم مانع استارت دستگاه شود. توصیه ما سری کردن حداقل ۳ تا ۴ پنل در هر استرینگ است.
پنجره عملیاتی ردیاب MPPT
بهترین راندمان اینورتر مارس ریوا زمانی به دست میآید که ولتاژ نقطه توان نامی (Vmp) استرینگ در محدوده ۲۵۰ تا ۳۸۰ ولت DC قرار داشته باشد. در این بازه، تلفات حرارتی مدار سوئیچینگ به حداقل میرسد.
حداکثر ولتاژ مدار باز (Max Voc)
ولتاژ مدار باز استرینگ تحت هیچ شرایطی نباید حتی در سردترین روز زمستان از ۵۰۰ ولت DC عبور کند. افزایش ولتاژ ناشی از برودت هوا (ضریب دمایی منفی Voc) باید حتماً در محاسبات لحاظ گردد.
فرمول انتخاب تعداد پنلهای سری
برای پنلهای ۵۵۰ وات مونوکریستال امروزی (با Voc تقریبی ۵۰ ولت)، حداکثر تعداد پنل در یک استرینگ سری برابر با ۹ الی ۱۰ پنل است تا با احتساب سرمای زمستان، ولتاژ مدار باز از مرز ایمن فراتر نرود.
هشدارهای حیاتی سازنده در اتصال پنلهای خورشیدی (CAUTION)
- خطر آسیب دائم به برد MPPT: اعمال ولتاژ بالاتر از ۵۰۰ ولت DC موجب سوختن ماسفتهای ورودی شارژر شده و این مورد شامل گارانتی نخواهد بود.
- بررسی قطبیت پیش از اتصال: جابهجا زدن قطبهای مثبت و منفی پنل خورشیدی میتواند آسیبهای جدی به مدار ورودی اینورتر وارد کند.
- استفاده الزامی از فیوز و سرج ارستر DC: در مسیر استرینگ ورودی حتماً از تابلو حفاظت DC شامل فیوزهای مخصوص خورشیدی (gPV) و برقگیر (SPD DC) مناسب ولتاژ ۶۰۰ ولت استفاده کنید.
- ممنوعیت قطع و وصل زیر بار: هرگز کانکتورهای MC4 یا کابلهای PV را در شرایطی که جریان خورشیدی برقرار است جدا نکنید، زیرا خطر ایجاد آرک الکتریکی (قوس ولتاژ بالا) و سوختگی وجود دارد.

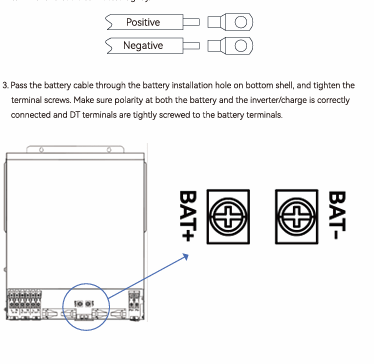

راهنمای کامل و ایمن اتصال باتری به سانورتر مارس ریوا ۶.۵ کیلووات | بانک ۴۸ ولت، فیوز ۱۵۰ آمپر و سرسیم DT
اتصال باتری، پرجریانترین و حساسترین اتصال الکتریکی در کل سیستم خورشیدی است. یک خطای کوچک در قطبیت یا شل بودن یک پیچ ترمینال میتواند باعث ایجاد آرک شدید، سوختن ترمینالها یا آسیب به مدار ورودی شود. در این بخش، بر اساس دستورالعمل رسمی مارس ریوا SPF6.5K-LP1-TL20E و استانداردهای میدانی اصفهانتک، الزامات اتصال باتریهای لیداسید و لیتیومی را بررسی میکنیم.
۴ عدد باتری ۱۲ ولت اسیدی (AGM یا ژل) بهصورت سری، یا باتری لیتیومی ۴۸ ولت مجهز به پورت BMS
الزام صریح منوال برای مسیر باتری؛ بدون حفاظت بریکر DC، اتصال کوتاه خطر آتشسوزی در پی دارد
سرسیم لولهای مخصوص جریان سنگین (۱۰ عدد سرسیم مناسب در جعبه دستگاه تعبیه شده است)
کابل مسی افشان با مقطع استاندارد؛ کابل نازکتر باعث افت ولتاژ شدید و افزایش حرارت میشود
🔋 مراحل ۶ گانه استاندارد اتصال باتری
کابل مسی با مقطع AWG2 (حدود ۳۵ میلیمتر مربع) را روکشگیری کرده و سرسیمهای لولهای DT را با استفاده از آچار پرس هیدرولیک یا ضربهای محکم کنید تا از عدم لقی و تماس کامل اطمینان حاصل شود.
کابلها را از سوراخ تعبیهشده در شاسی پایینی دستگاه (Battery Installation Hole) عبور دهید تا تنش مکانیکی مستقیماً به شینهها و ترمینالهای ورودی وارد نشود.
ابتدا کابلها را به کلید محافظ DC (بریکر ۱۵۰ آمپر) و سپس به قطبهای باتری متصل کنید؛ سر دیگر کابلها را به ترمینالهای BAT+ و BAT− اینورتر هدایت کنید تا ایمنی در زمان نصب تضمین شود.
قطبیت مثبت و منفی باید در هر دو سر خط با دقت تطبیق داده شود: کابل قرمز به قطب مثبت (BAT+) و کابل مشکی به قطب منفی (BAT−). اتصال معکوس موجب انفجار خازنهای مدار DC و ابطال گارانتی میگردد.
پیچهای ترمینال را با گشتاور استاندارد محکم کرده و با کشیدن ملایم کابل، از قفل بودن اتصال مطمئن شوید. مقاومت تماسی بالا ناشی از شل بودن پیچ، عامل اصلی آتشسوزی در جریانهای سنگین است.
قبل از بستن کلید، ولتاژ دو سر کابل را با مولتیمتر اندازه بگیرید (محدوده ۴۸ الی ۵۴ ولت برای بانک سالم). در صورت صحت ولتاژ و قطبیت، کلید مینیاتوری DC را در وضعیت ON قرار دهید.
اتصال باتری لیتیومی و یکپارچهسازی BMS از طریق پورت RJ45
در صورت استفاده از باتریهای لیتیوم-فسفات (LiFePO4) ۴۸ ولت، علاوه بر کابلهای قدرت (BAT+ و BAT−)، لازم است کابل شبکه ارتباطی BMS را به پورت RJ45 اینورتر متصل کنید. پروتکل ارتباطی (CAN / RS485) امکان نظارت بلادرنگ بر ولتاژ سلولها، محدودسازی خودکار جریان شارژ/دشارژ و افزایش چشمگیر طول عمر باتری را فراهم میسازد. تنظیم نوع پروتکل باید از طریق منوی نرمافزاری سانورتر با مدل باتری تطبیق داده شود.
هشدارهای حیاتی سازنده در اتصال باتری (WARNING)
- خطر آسیب قطعی به مادربرد: اتصال معکوس قطبهای باتری باعث سوختن مدار محافظ و ترکیدن خازنهای ورودی میشود؛ قبل از اتصال نهایی حتماً با مولتیمتر قطبیت را چک کنید.
- الزام بریکر DC: هرگز اینورتر را بدون کلید محافظ DC (فیوز یا بریکر ۱۵۰ آمپر) مستقیماً به بانک باتری متصل نکنید.
- آرک اولیه طبیعی: هنگام وصل اولیه بریکر، شارژ لحظهای خازنهای داخلی اینورتر ممکن است صدای تق یا جرقه ریزی ایجاد کند که کاملاً طبیعی است.
- تهویه محیط باتری: باتریها باید در محیط سرپوشیده با دمای متعادل (۱۵ تا ۳۵ درجه سانتیگراد) و دارای تهویه مناسب قرار گیرند تا از گازگرفتگی و افت راندمان جلوگیری شود.
- یکپارچگی بانک باتری: در اتصال سری باتریهای ۱۲ ولت، حتماً از باتریهای همبرند، همظرفیت و با تاریخ تولید یکسان استفاده کنید تا عدم تعادل ولتاژی ایجاد نشود.
سیمبندی و پیناوت پورت BMS سانورتر مارس ریوا (ارتباط با باتری لیتیومی)
برای اتصال هوشمند باتریهای لیتیومی (LiFePO4) به سانورتر مارس ریوا SPF6.5K-LP1-TL20E، اتصال کابل شبکه (RJ45) به پورت BMS الزامی است. این پورت از دو پروتکل صنعتی RS485 و CAN پشتیبانی میکند. برای برقراری ارتباط پایدار و جلوگیری از خطای عدم شناسایی باتری (BMS Comm Error)، ترتیب پینها (Pin Assignment) باید دقیقاً مطابق جدول استاندارد کارخانه متناظر باشد:
| شماره پین (Pin Number) | سیگنال پورت BMS اینورتر | توضیحات و پروتکل |
|---|---|---|
| Pin 1 | RS485B (خط دیتای منفی) | پروتکل سریال RS485 |
| Pin 2 | RS485A (خط دیتای مثبت) | پروتکل سریال RS485 |
| Pin 3 | — (بدون اتصال / NC) | رزرو شده |
| Pin 4 | CANH (خط داده بالای CAN) | پروتکل CAN Bus |
| Pin 5 | CANL (خط داده پایین CAN) | پروتکل CAN Bus |
| Pin 6 | — (بدون اتصال / NC) | رزرو شده |
| Pin 7 | — (بدون اتصال / NC) | رزرو شده |
| Pin 8 | — (بدون اتصال / NC) | رزرو شده |
ارتباط BMS در سیستمهای موازی (Parallel)
در پروژههایی که چند دستگاه سانورتر به صورت پارالل نصب شدهاند، کابل ارتباطی BMS باتری فقط باید به یکی از اینورترهای مستر/موازی متصل گردد و نیازی به اتصال همزمان به همه دستگاهها نیست.
تنظیم نرمافزاری پارامتر ۱۷ (Program 17)
پس از اتصال فیزیکی کابل، باید در منوی تنظیمات دستگاه در برنامه 17 (Program 17) نوع پروتکل باتری لیتیومی خود را (بر اساس برند نظیر Pylontech، Dyness یا پروتکل سفارشی) انتخاب و ذخیره کنید.
بستن نهایی پنل پایینی (Section 3.6)
پس از اتمام تمام سربندیهای AC ،PV ،باتری و کابل BMS، کاور زیرین دستگاه را در جای خود قرار داده و با بستن ۴ عدد پیچ مخصوص محکم نمایید تا ضریب حفاظت IP دستگاه حفظ شود.

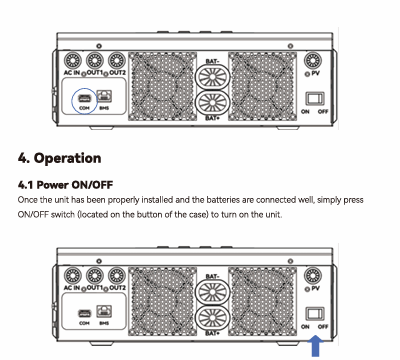

راهنمای روشن/خاموش کردن (Power ON/OFF) و بررسی پورتهای دیتای مارس ریوا SPF6.5K
پس از اتمام کامل سیمکشیهای قدرت (AC، PV و باتری) و بستن درب کاور پایینی، نوبت به مرحله راهاندازی اولیه دستگاه میرسد. در پنل زیرین دستگاه علاوه بر ترمینالها و فنهای خنککننده، کلید اصلی پاور (ON/OFF) و پورتهای ارتباطی دیتا (COM و BMS) تعبیه شدهاند.
کلید راکر اصلی برای روشن کردن مدار اینورتر و فعالسازی خروجی برق ۲۳۰ ولت AC پس از وصل بریکرها
پورت دیتای USB/سریال جهت اتصال دانگل Wi-Fi / GPRS برای مانیتورینگ ابری یا اتصال مستقیم به لپتاپ
درگاه شبکه RJ45 اختصاصی برای خواندن مستقیم اطلاعات و پروتکل باتریهای لیتیوم (CAN / RS485)
⚡ مراحل و ترتیب صحیح استارت و راهاندازی سیستم
ابتدا فیوز/کلید مینیاتوری بانک باتری (۱۵۰ آمپر) را وصل کنید تا برق اولیه به ترمینالهای ورودی برسد.
کلید راکر ON/OFF واقع در زیر دستگاه (مطابق تصویر) را فشار دهید. صفحهنمایش LCD روشن شده، رلهها صدای تیک فعالسازی میدهند و مدار اینورتر با موفقیت وارد مدار میشود.
پس از روشن شدن پایدار نمایشگر، بریکر آرایه خورشیدی (PV) و سپس بریکر ورودی برق شهر/دیزلژنراتور را وارد مدار کنید تا سیستم شارژ فعال گردد.
در گام آخر، فیوزهای خروجی برق مصرفکنندهها را وصل کنید تا توان تولیدی به بارها هدایت شود.
عملکرد کلید در حالت شارژ باتری (Off-Mode Charging)
توجه داشته باشید که اگر کلید پاور در وضعیت OFF باشد اما پنلهای خورشیدی یا برق شهر متصل باشند، دستگاه همچنان میتواند بانک باتری را شارژ کند؛ اما خروجی برق ۲۳۰ ولت (Inverter Output) جهت تغذیه مصرفکنندهها قطع خواهد بود. برای استفاده از برق خروجی، کلید باید حتماً روی ON قرار گیرد.

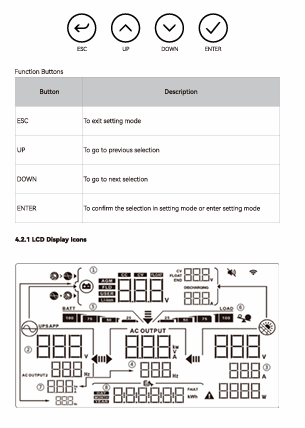

راهنمای جامع پنل کاربری، نشانگرهای LED، کلیدهای تنظیمات و نمایشگر LCD مارس ریوا ۶.۵ کیلووات
پنل جلویی سانورتر Marsriva SPF6.5K-LP1-TL20E مجهز به یک نمایشگر گرافیکی جامع، ۴ نشانگر LED وضعیت و ۴ کلید کنترلی لمسی/فشاری برای ناوبری و اعمال تنظیمات است. با شناخت دقیق این بخش، میتوانید وضعیت تولید خورشیدی، مصرف بارها، شارژ باتری و هرگونه خطای عملکردی را در لحظه پایش کنید.
چهار کلید تعبیهشده در زیر نمایشگر، امکان جابهجایی در صفحات مانیتورینگ و ورود به منوی پارامترهای داخلی (Programs) را فراهم میکنند:
خروج از منوی تنظیمات (Setting Mode)، انصراف از تغییر پارامتر و بازگشت به صفحه مانیتورینگ اصلی.
حرکت به گزینه قبلی، افزایش مقادیر عددی در تنظیمات و مرور صفحات بالایی دادهها.
حرکت به گزینه بعدی، کاهش مقادیر عددی در تنظیمات و مشاهده ولتاژ و جریان بخشها.
ورود به منوی تنظیمات (فشردن ۳ ثانیهای) و تأیید و ذخیره نهایی هر پارامتر انتخابی.
در بالای صفحه LCD، چهار چراغ LED وضعیت کلی سیستم را بدون نیاز به خواندن متنهای صفحه نشان میدهند:
| نشانگر و نام | رنگ LED | وضعیت چراغ و شرح عملکرد سیستم |
|---|---|---|
| ① AC برق ورودی شبکه |
سبز (Green) |
|
| ② Inverter نشانگر اینورتر |
زرد (Yellow) |
|
| ③ Charging نشانگر شارژ باتری |
زرد (Yellow) |
|
| ④ Fault نشانگر خطا و هشدار |
قرمز (Red) |
|
نمایش ولتاژ لحظهای باتری، جریان دشارژ، نوع باتری انتخابی (AGM, LIB, USE) و مراحل شارژ (Bulk, Float).
نمایش ولتاژ و فرکانس ورودی شبکه (AC IN) و نشانگر فعال بودن بازه ولتاژی UPS یا APL (Appliance).
نمایش لحظهای ولتاژ پنلها (V)، جریان ورودی (A) و توان لحظهای تولیدی بر حسب وات (W) یا کیلووات (kW).
نمایش ولتاژ خروجی (۲۳۰ ولت)، فرکانس (۵۰ هرتز) و توان مصرفی بارهای متصل به سانورتر بر حسب kW یا kVA.
نمودار ستونی ۴ پلهای (۲۵٪، ۵۰٪، ۷۵٪، ۱۰۰٪) جهت ارزیابی سریع درصد شارژ باتری و توان اشغالشده اینورتر.
نمایش وضعیت خروجی دوم (AC OUT 2)، کارکرد تجمیعی (kWh) و نمایش اختصاصی کدهای هشدار و خطای سیستم.
راهنمای جامع و کامل کدهای پروگرام سانورتر مارس ریوا SPF6.5K-LP1-TL20E
برای ورود به منوی تنظیمات، کلید ENTER را به مدت ۲ ثانیه نگه دارید. سپس با کلیدهای UP / DOWN بین کدهای پروگرام جابهجا شوید. برای ویرایش هر پارامتر کلید ENTER را بزنید، با کلیدهای بالا/پایین مقدار را تغییر داده و مجدداً جهت ذخیره، ENTER را بفشارید. جهت انصراف یا بازگشت از کلید ESC استفاده کنید.
| کد | عنوان و شرح پارامتر | گزینهها و مقادیر تنظیمی | پیشفرض کارخانه |
|---|---|---|---|
| 🎯 ۱. خروجی AC و اولویت تغذیه بارها (Output Settings) | |||
| 00 | خروج از منوی تنظیمات | ESC: خروج از حالت تنظیم و بازگشت به صفحه نمایش اصلی | — |
| 01 | ولتاژ خروجی اینورتر (Output Voltage) | 208V / 220V / 230V / 240V | 230V |
| 02 | فرکانس خروجی اینورتر (Output Frequency) | 50Hz / 60Hz | 50Hz |
| 03 | اولویت منبع تأمین توان بارها (Output Source Priority) |
SOL: اولویت اول خورشید، در صورت کمبود شبکه، در نبود شبکه باتری. SUB: اولویت با برق شهر؛ خورشید کمک میکند؛ باتری فقط در قطعی شهر. SBU: اول خورشید، سپس باتری، در صورت افت باتری سوئیچ به شهر. |
SUB |
| 04 | بازه ولتاژ ورودی AC و حساسیت سوئیچ (AC Input Range) |
APP (Appliance): بازه وسیع 90 تا 280 ولت (سوئیچ 20ms) UPS: بازه محدود 170 تا 280 ولت (سوئیچ سریع 10ms بارهای حساس) GEN: هماهنگ با فرکانس و نوسان ژنراتور |
APP |
| ⚡ ۲. مدیریت شارژر و جریانها (Charger Parameters) | |||
| 05 | اولویت منبع شارژ باتری (Charger Source Priority) |
PNG: شارژ همزمان با پنل خورشیدی و برق شهر. OPV: شارژ فقط و فقط از طریق پنلهای خورشیدی. PVF: شارژ اولویت با پنل خورشیدی، در صورت ناکافی بودن برق شهر. |
PNG |
| 06 | حداکثر جریان شارژ از برق شهر (Max AC Charging Current) | قابل تنظیم از 2A تا 120A (پلههای 2 آمپری) | 60A |
| 07 | حداکثر جریان شارژ کل (Max Total Charging Current) | مجموع توان شارژر خورشیدی (MPPT) و شارژر AC (از 2A تا 120A) | 100A |
| 🔧 ۳. عملکردهای سیستمی، آلارمها و حفاظت (System & Protection) | |||
| 08 | بازگشت خودکار به صفحه اول مانیتورینگ | ON: بازگشت به صفحه ۱ بعد از ۱ دقیقه بیکاری | OFF: توقف روی صفحه جاری | ON |
| 09 | راهاندازی مجدد خودکار پس از اضافهبار (Overload Auto Restart) | ON: ریاستارت اتوماتیک پس از رفع اورلود | OFF: قفل در حالت خطا | ON |
| 10 | راهاندازی مجدد خودکار پس از دمای بالا (Over Temperature Auto Restart) | ON: ریاستارت اتوماتیک پس از خنک شدن | OFF: قفل در حالت خطا | ON |
| 14 | قطع آژیر هشدار (Alarm Silence) | ON: قطع صدای بوق خطا/هشدار (صدای دکمهها فعال میماند) | OFF: آژیر فعال | OFF |
| 22 | حداقل ولتاژ مجاز ورودی شبکه AC (Under-Voltage Point) | حالت APP/GEN: بین 90V تا 154V | حالت UPS: بین 170V تا 200V | 154V (APP) / 185V (UPS) |
| 23 | حداکثر ولتاژ مجاز ورودی شبکه AC (Over-Voltage Point) | حالت APP/GEN: بین 264V تا 280V | حالت UPS: ثابت 264V | 264V |
| 24 | خاموشی خودکار نور پسزمینه نمایشگر (LCD Backlight Auto Off) | ON: خاموش شدن پس از ۱ دقیقه بیکاری | OFF: روشنایی مداوم | ON |
| 25 | استارت نرم خروجی اینورتر (Inverter Soft Start) | ON: افزایش شیبدار و ملایم ولتاژ خروجی | OFF: اعمال ولتاژ آنی | OFF |
| 26 | بازگشت به تنظیمات کارخانه (Factory Reset) | ON: ریست تمام تنظیمات به حالت اولیه کارخانه | OFF: غیرفعال | OFF |
| 29 | آژیر هشدار قطع ارتباط باتری (Battery Disconnect Alarm) | ON: بوق ممتد در صورت قطع ناگهانی باتری | OFF: بدون هشدار صوتی | OFF |
| 🔋 ۴. پارامترها و آستانههای ولتاژی باتری (Battery Setup) ⚠️ | |||
| 17 | نوع باتری متصل به سانورتر (Battery Type) ⚠️ |
AGM: باتری سیلد اسید/اتمی FLD: باتری اسیدی مایع (Flooded) LIB: باتری لیتیومی مجهز به پروتکل BMS FEL: باتری ژل (Gel) CUS: تعریف دستی پارامترها (Custom User-Defined) |
AGM |
| 15 | ولتاژ سوئیچ به برق شهر در افت باتری (Back to Grid Voltage) | قابل تنظیم از 44.0V تا 52.0V (پلههای 0.2V) — ولتاژی که بار از باتری به شبکه منتقل میشود | 46.0V |
| 16 | ولتاژ بازگشت به اینورتر/باتری پس از شارژ (Back to Battery Voltage) | قابل تنظیم از 48.0V تا 58.0V (پلههای 0.2V) — حداقل شارژ لازم برای تغذیه مجدد بار از باتری | 52.0V |
| 18 | ولتاژ هشدار باتری ضعیف (Low Battery Alarm Voltage) | در AGM/FLD ثابت 44.0V | در حالت LIB و CUS: بین 41.2V تا 50.0V | 44.0V |
| 19 | ولتاژ قطع تخلیه و خاموشی دستگاه (Low Battery Cut-Off Voltage) | در AGM/FLD ثابت 42.0V | در حالت LIB و FEL و CUS: بین 40.0V تا 48.0V | 42.0V |
| 20 | ولتاژ شارژ اصلی / جذب (Bulk / Absorption / CV Voltage) | در AGM: ثابت 56.4V | در FLD: ثابت 58.0V | در CUS: بین 48.0V تا 60.0V (باید بالاتر از Program 21 باشد) | 56.4V |
| 21 | ولتاژ شارژ شناور / نگهداری (Float Charging Voltage) | در AGM/FLD: عدد 54.0V | در LIB: عدد 55.2V | در FEL: عدد 54.4V | در CUS: بین 48.0V تا 60.0V | 55.2V |
| 61 | حداکثر جریان دشارژ مجاز باتری (Max Battery Discharge Current) | OFF: نامحدود | قابل تنظیم از 10A تا 140A (پله 5A) — عبور جریان منجر به هشدار 60 و سپس خطای 14 میشود | OFF |
| 🧪 ۵. تنظیمات احیا و اکولایزاسیون (Battery Equalization) | |||
| 31 | ولتاژ اکولایز باتری (Battery Equalization Voltage) | قابل تنظیم بین 48.0V تا 60.0V (مخصوص باتریهای FLD/سربی) | 58.4V |
| 33 | مدت زمان حفظ ولتاژ اکولایز (Equalized Time) | OFF: غیرفعال | قابل تنظیم از 5 تا 900 دقیقه (پله 5 دقیقه) | 120 دقیقه |
| 34 | دوره تناوب اجرای اکولایز (Equalization Interval) | قابل تنظیم از 1 تا 90 روز (پله 1 روز) | 30 روز |
| 35 | فعالسازی فوری اکولایز (Equalize Immediately) | ON: شروع بلافاصله فرآیند اکولایز | OFF: غیرفعال | OFF |
| 🔀 ۶. مدیریت خروجی دوم و تزریق به شبکه (Dual Output & Grid-Tie) | |||
| 36 | عملکرد فروش برق و تزریق به شبکه (Grid-Tie Function) | OFF: عملکرد کاملاً آفگرید | INT: تزریق مازاد تولید خورشیدی به شبکه | OFF |
| 37 | حداکثر توان تزریق خورشیدی به شبکه (Max Feeding Power) | قابل تنظیم از 0.0kW تا 6.0kW (پلههای 0.5kW) | 6.0kW |
| 38 | ولتاژ قطع خروجی دوم در حالت باتری (Dual Output Cut-Off Voltage) | قابل تنظیم از 44.0V تا 60.0V (جهت حفظ بار اصلی هنگام افت ولتاژ) | 48.0V |
| 39 | مدت زمان روشن ماندن خروجی دوم در حالت دشارژ باتری | OFF: دائم روشن تا رسیدن به ولتاژ قطع | قابل تنظیم بر حسب دقیقه | OFF |
| 40 | درصد شارژ (SOC) قطع خروجی دوم | OFF: غیرفعال | قابل تنظیم بین 5% تا 90% (روشنشدن مجدد در +5%) | 20% |
| 📲 ۷. پروتکلهای BMS و پارامترهای SOC لیتیوم | |||
| 44 | پروتکل ارتباطی باتری لیتیومی (BMS Protocol Selection) | OFF: غیرفعال | انتخاب کد پروتکل سازگار با باتری (مانند Pylontech, Growatt و...) از طریق پورت RJ45 | OFF |
| 45 | شناسه آدرس باتری لیتیومی (Lithium Battery ID) | Auto: شناسایی هوشمند خودکار | یا تنظیم دستی آدرس 01 تا 15 | Auto |
| 46 | خاموشی دستگاه بر اساس درصد شارژ لیتیوم (Low SOC Cut-Off) | OFF: غیرفعال | قابل تنظیم از 5% تا 50% (پاک شدن آلارم در +5% و راهاندازی در +10%) | 20% |
| 47 | درصد شارژ (SOC) بازگشت به مصرف از باتری (Back to Battery SOC) | OFF: غیرفعال | قابل تنظیم از 10% تا 100% (در حالت PBG) | 90% |
| 48 | درصد شارژ (SOC) سوئیچ به برق شهر (Back to Grid SOC) | OFF: غیرفعال | قابل تنظیم از 10% تا 90% | 50% |
پیشفرض: 230V
پیشفرض: 50Hz
پیشفرض: SUB
پیشفرض: APP
پیشفرض: PNG
پیشفرض: 60A
پیشفرض: 100A
پیشفرض: ON
پیشفرض: ON
پیشفرض: ON
پیشفرض: OFF (آژیر فعال)
پیشفرض: 154V (APP) / 185V (UPS)
پیشفرض: 264V
پیشفرض: ON
پیشفرض: OFF
پیشفرض: OFF
پیشفرض: OFF
پیشفرض: AGM
پیشفرض: 46.0V
پیشفرض: 52.0V
پیشفرض: 44.0V
پیشفرض: 42.0V
پیشفرض: 56.4V
پیشفرض: 55.2V
پیشفرض: OFF
پیشفرض: 58.4V
پیشفرض: 120 دقیقه
پیشفرض: هر 30 روز
پیشفرض: OFF
پیشفرض: OFF
پیشفرض: 6.0kW
پیشفرض: 48.0V
پیشفرض: OFF
پیشفرض: 20%
پیشفرض: OFF
پیشفرض: Auto
پیشفرض: 20%
پیشفرض: 90%
پیشفرض: 50%
شمارههای جاافتاده در منو؟
شماره کدهایی مانند 11 تا 13، 27، 28، 30، 32، 41 تا 43 و 49 تا 60 در این مدل اینورتر تعریف نشدهاند یا رزرو کارخانهای هستند. بنابراین رد شدن منو از روی این اعداد کاملاً طبیعی بوده و جای هیچگونه نگرانی نیست.
Err xx یا FAULT را نمایش میدهد. دستگاه تلاش میکند خودکار ریاستارت شود؛ اما اگر پس از ۶ بار ریاستارت متوالی خطا برطرف نشود، دستگاه کاملاً قفل میکند و برای راهاندازی مجدد باید برق دستگاه کاملاً قطع شود (خاموش شدن کامل صفحه نمایش) یا ۳۰ دقیقه صبر کنید.
| کد | عنوان خطا (Manual) | شرایط تحریک (Trigger Condition) | شرایط بازگشت به کار (Resume / Restore) | نوع بازیابی |
|---|---|---|---|---|
| 04 | Battery over current (اضافهجریان باتری) | جریان باتری بالاتر از حد مجاز تنظیم شده است. | بازیابی خودکار ممکن نیست. نیاز به قطع کامل برق و راهاندازی مجدد. | نیاز به خاموشی |
| 05 | System over temperature (دمای بیش از حد) | دمای PFC بسیار بالاست یا کابل فن قطع شده است. | کاهش دما به زیر حد مجاز و اتصال فن به مدت ۱۵ دقیقه. | خودکار (۱۵ دقیقه) |
| 06 | Battery over voltage (اضافهولتاژ باتری) | ولتاژ باتری بالاتر از مقدار تنظیمی مجاز است. | تثبیت ولتاژ باتری در محدوده مجاز به مدت ۱۵ ثانیه. | خودکار (۱۵ ثانیه) |
| 07 | Bus soft start failed (خطای سافتاستارت باس) | فرآیند سافتاستارت آغاز شده اما ولتاژ باس به حد نصاب نرسیده است. | رسیدن ولتاژ باس به حد نرمال و پایداری به مدت ۱۵ ثانیه. | خودکار (۱۵ ثانیه) |
| 08 | Bus short circuit (اتصال کوتاه باس DC) | ولتاژ باس به دلیل اتصال کوتاه کمتر از حد مجاز شده است. | بازیابی خودکار ممکن نیست (بررسی مدار داخلی و اتصالات). | غیرقابل برگشت |
| 09 | Inverter soft start failed (خطای سافتاستارت اینورتر) | سافتاستارت انجام شده اما ولتاژ خروجی اینورتر حاصل نشده است. | تثبیت ولتاژ تنظیمی خروجی به مدت ۱۵ ثانیه. | خودکار (۱۵ ثانیه) |
| 11 | Inverter under voltage (افت ولتاژ اینورتر) | در حالت باتری، ولتاژ خروجی اینورتر کمتر از حد تنظیمی است. | تثبیت ولتاژ خروجی در مقدار نرمال به مدت ۱۵ ثانیه. | خودکار (۱۵ ثانیه) |
| 12 | Inverter short circuit (اتصال کوتاه خروجی AC) | ولتاژ خروجی زیر حد مجاز و جریان بالاتر از حد نصاب است (اتصال L/N). | رفع اتصال کوتاه در خروجی و حفظ شرایط نرمال به مدت ۱۵ ثانیه. | خودکار (۱۵ ثانیه) |
| 13 | Inverter negative power (توان معکوس اینورتر) | توان برگشتی به اینورتر بالاتر از حد مجاز در یک بازه زمانی معین. | برگشت توان به شرایط عادی و پایداری به مدت ۱۵ ثانیه. | خودکار (۱۵ ثانیه) |
| 14 | Over load (اضافهبار خروجی) | جریان مصرفکننده بالاتر از توان نامی دستگاه است. | کاهش بار مصرفی و نگهداری شرایط استاندارد به مدت ۱۵ ثانیه. | خودکار (۱۵ ثانیه) |
| 17 | Program updating (بهروزرسانی فریمور) | دستگاه در حال دریافت آپدیت یا ارتقای نرمافزاری OTA است. | تکمیل موفقیتآمیز فرآیند آپدیت. | خودکار |
| 18 | PV reverse connection (معکوس بودن قطبیت پنل) | سیمبندی مثبت و منفی آرایه خورشیدی برعکس بسته شده است. | اصلاح سیمبندی و تثبیت پلاریته صحیح به مدت ۱۵ ثانیه. | خودکار (۱۵ ثانیه) |
| 26 | BMS fault (خطای ارسالی از BMS باتری) | پیام خطا از طریق پورت ارتباطی BMS باتری لیتیومی دریافت شده است. | رفع خطای گزارش شده در BMS یا اصلاح تنظیمات پروتکل باتری. | وابسته به BMS |
| 29 | Inverter load abnormal (رفتار غیرعادی بار) | بار القایی شدید یا ناپایدار باعث نوسان ولتاژ خروجی شده است. | پایدار شدن ولتاژ خروجی در شرایط نرمال به مدت ۱۵ ثانیه. | خودکار (۱۵ ثانیه) |
| کد | عنوان هشدار (Manual) | شرایط تحریک (Trigger Condition) | شرایط بازگشت به کار (Restore Condition) | وضعیت |
|---|---|---|---|---|
| 50 | Battery open (قطعی اتصال باتری) | ارتباط فیزیکی باتری قطع شده است (کمتر یا مساوی ۱۰ دقیقه). | اتصال مجدد باتری و آغاز شارژ به مدت ۲ دقیقه. | هشدار موقت |
| 51 | Battery under voltage (افت شدید ولتاژ باتری) | ولتاژ باتری به زیر حد خاموشی تنظیم شده در پارامتر BAU رسیده است. | افزایش ولتاژ باتری به بالاتر از (BAU + 2V). | خودکار با شارژ |
| 52 | Battery low voltage (هشدار افت ولتاژ باتری) | ولتاژ باتری به آستانه هشدار BAL رسیده است. | افزایش ولتاژ باتری به بالاتر از (BAL + 2V). | خودکار با شارژ |
| 53 | Battery cannot charge (باتری شارژ نمیپذیرد) | ولتاژ باتری زیر ۲۴ ولت است و جریان شارژ اعمال میشود اما شارژ نمیگیرد. | بازیابی خودکار ممکن نیست (نیاز به تست سلامت و شوک باتریها). | غیرقابل برگشت |
| 56 | BMS loss (قطع ارتباط با BMS باتری) | پروتکل BMS فعال است اما ارتباط دیتا با باتری قطع شده است. | برقراری مجدد ارتباط کابل دیتا یا غیرفعالسازی حالت BMS در پروگرام. | بررسی کابل BMS |
| 58 | Fan error (خطای فن خنککننده) | سیگنال سرعت فن دریافت نمیشود و فن با حداکثر دور میچرخد. | شناسایی مجدد فیدبک سرعت فن یا تعویض فن خنککننده. | سرویس/تعویض فن |
| 59 | EEPROM error (خطای حافظه دستگاه) | خطا در خواندن یا نوشتن اطلاعات حافظه داخلی EEPROM. | امکان بازیابی نرمافزاری دارد. | قابل بازیابی |
| 60 | Overload (هشدار اضافهبار) | جریان ورودی شبکه، دشارژ باتری یا توان بار بالاتر از حد مجاز است. | کاهش جریان و توان به مقدار نامی و استاندارد. | کاهش بار |
| 62 | PV energy weak (ضعف توان خورشیدی) | باتری وصل نیست و ولتاژ باس افت کرده؛ خروجی PV به بار قطع میشود. | اتصال باتری/شبکه یا پایداری ولتاژ باس بالای حد مجاز برای ۱۰ دقیقه. | خودکار (۱۰ دقیقه) |
| 68 | Battery under SOC (افت درصد شارژ به زیر BSU) | درصد شارژ BMS به کمتر از مقدار پروگرام 46 (BSU) رسیده و به Standby میرود. | افزایش SOC به مقدار (BSU + 5%)، غیرفعال کردن Shutdown یا لغو BMS. | شارژ تا +5% |
| 69 | Battery below SOC (کاهش سطح شارژ باتری) | درصد باتری زیر (تنظیم + 5%) در مد کاری یا زیر (تنظیم + 10%) در مد استندبای است. | افزایش SOC به (مقدار تنظیمی + 10%)، لغو Shutdown یا خاموش کردن BMS. | شارژ تا +10% |
| 72 | Battery cannot startup (عدم امکان استارت با باتری) | در حالت استندبای، ولتاژ باتری زیر حداقل ولتاژ مجاز برای راهاندازی است. | افزایش ولتاژ باتری به بالای آستانه ولتاژ استارت دستگاه. | شارژ باتری |
| 77 | Grid power unstable (ناپایداری برق شهر) | برق ورودی شهر طی ۵ دقیقه ۳ بار قطع و وصل شده؛ ورودی ایزوله میشود. | پایداری کامل ولتاژ و فرکانس شبکه برق به مدت ۵ دقیقه. | خودکار (۵ دقیقه) |
11.5V/cell میباشد. اتصال باتری با ولتاژ اشتباه یا سلولهای دشارژ عمیق میتواند منجر به آسیب جدی و حتی انفجار خازنهای ورودی گردد.
| وضعیت | وضعیت سیستم | نشانگر LED قرمز | صدای بوق (Buzzer) | شرایط بازیابی / راهاندازی |
|---|---|---|---|---|
| هشدار (Alarm) | سیستم خاموش نمیشود و به کار خود ادامه میدهد. | چشمکزن | بدون بوق ممتد (نمایش نماد مثلث روی LCD) | خودکار (با رفع دلیل هشدار) |
| خطا (Fault) | سیستم قفل کرده و خروجی قطع میشود. | ثابت | بوق ممتد به مدت ۱۰ ثانیه | محدود به ۶ بار ریاستارت / نیاز به بررسی تکنسین |
- هشدار ولتاژ استارت: ولتاژ باتری متصل نباید کمتر از ۱۱.۵ ولت باشد. اتصال باتری با ولتاژ اشتباه یا دشارژ عمیق ریسک آسیب جدی و انفجار خازنهای باس داخلی را در پی دارد.
- هشدار کد ۵۳ (اتصالی شارژ باتری): این خطا تنها هشداری است که بهصورت خودکار بازیابی نمیشود (Cannot Restore) و نیازمند قطع کامل تغذیه و بازبینی فوری سیمبندی و سلامت باتری است.
جدول جامع هشدارهای سیستم (Alarm Codes)
| کد | عنوان هشدار (Alarm Name) | عملکرد دستگاه (Action) | شرط تحریک (Trigger Condition) | شرط رفع و بازیابی (Restore Condition) | وضعیت بازیابی |
|---|---|---|---|---|---|
| ALA 50 | Battery Open (قطع باتری) | هشدار در پنل | قطع بودن باتری برای کمتر از ۱۰ دقیقه | اتصال مجدد باتری و حداقل ۲ دقیقه شارژ | بازیابی خودکار |
| ALA 51 | Battery Under Voltage | هشدار / خاموشی افت ولتاژ / عدم امکان روشن شدن | ولتاژ کمتر از مقدار تنظیم BAU (برنامه ۱۸) | افزایش ولتاژ باتری به بیش از BAU + 2V | وابسته به برنامه ۱۸ |
| ALA 52 | Battery Low Voltage | هشدار افت ولتاژ باتری | ولتاژ کمتر از مقدار تنظیم BAL (برنامه ۱۹) | افزایش ولتاژ باتری به بیش از BAL + 2V | وابسته به برنامه ۱۹ |
| ALA 53 | Battery Charge Short Circuit | توقف فرآیند شارژ باتری | ولتاژ باتری کمتر از 24V همراه با وجود جریان شارژ | غیرقابل بازیابی خودکار (خاموشی کامل و بررسی اتصالی) | نیازمند مداخله فوری |
| ALA 56 | BMS Loss (قطع ارتباط BMS) | هشدار ارتباط باتری لیتیومی | عدم دریافت دیتا پس از فعالسازی ارتباط BMS | برقراری مجدد ارتباط موفق یا غیرفعالسازی موقت BMS در تنظیمات | بررسی کابل BMS |
| ALA 58 | Fan Error (خطای فن) | کارکرد فن با حداکثر دور ممکن (Full Speed) | عدم دریافت سیگنال فیدبک دور فن | شناسایی مجدد پالس دور فن یا تعویض فن آسیبدیده | سرویس فن |
| ALA 59 | EEPROM Error | هشدار حافظه داخلی | بروز اختلال در خواندن/نوشتن چیپ EEPROM | بازیابی خودکار پس از بازنشانی دادهها | بازیابی خودکار |
| ALA 60 | Overload (اضافهبار) | هشدار جریان بیش از حد مجاز | جریان برق شهر، جریان دشارژ باتری یا توان بار بیش از مقدار نامی | کاهش بار مصرفی به زیر حد نامی دستگاه | کاهش بار مصرفی |
| ALA 62 | PV Energy Weak | قطع تغذیه مستقیم بار از پنل (ادامه شارژ باتری) | عدم اتصال باتری و پایین بودن ولتاژ باس پنل | اتصال باتری یا شبکه، یا تثبیت ولتاژ باس به مدت ۱۰ دقیقه | بازیابی خودکار |
| ALA 68 | Battery Under SOC | انتقال دستگاه به حالت Standby | گزارش درصد شارژ کمتر از مقدار تنظیم BSU (برنامه ۴۶) توسط BMS | غیرفعالسازی تابع قطع، غیرفعالسازی BMS یا افزایش SOC به میزان 5% بالاتر از حد تنظیم | وابسته به برنامه ۴۶ |
| ALA 69 | Battery Below SOC | تداوم حضور در حالت Standby | درصد SOC لیتیوم کمتر از مقدار تنظیمی + 5% (مود عادی) یا + 10% (مود Standby) | غیرفعالسازی قطع SOC یا افزایش شارژ باتری به ۱۰٪ بالاتر از مقدار تنظیم | شارژ باتری |
| ALA 72 | Battery Can Not Startup | هشدار عدم راهاندازی | پایین بودن ولتاژ باتری از حد مجاز استارت در حالت Standby | افزایش ولتاژ باتری به بالاتر از ولتاژ مجاز راهاندازی (حداقل ۱۱.۵ ولت) | شارژ اولیه باتری |
| ALA 77 | Grid Power Unstable | عدم اتصال سانورتر به شبکه برق شهر | قطع شدن برق شبکه ۳ بار در بازه زمانی کمتر از ۵ دقیقه | تثبیت کیفیت و پایداری برق ورودی شهر | بازیابی خودکار |
همراه و مشاور شما در طراحی و احداث نیروگاههای خورشیدی
تیم مهندسی اصفهان تک (IsfahanTech) در کنار بازوی تخصصی طراحی و اجرای خود، اصفهان سولار (EsfahanSolar.com)، تنها یک تامینکننده تجهیزات نیست. ما از محاسبات مهندسی و انتخاب بهینه سانورتر و استراکچر تا اجرای نیروگاههای متصل به شبکه (On-Grid) و مستقل از شبکه (Off-Grid)، به عنوان مشاور فنی در کنار مردم شریف، صنعتگران، کشاورزان و همکاران گرامی هستیم.
مطالب مرتبط
راهنمای کامل محاسبه تعداد و چینش پنل خورشیدی برای سانورتر + مثال عملی
در این مقاله به صورت قدمبهقدم و کاملاً کاربردی، روش صحیح محاسبه تعداد و ترکیب پنلهای خورشیدی برای سانورتر آموزش داده میشود. ابتدا با معرفی پارامترهای مهم سانورتر و نحوه خواندن دیتاشیت پنل (با مثال عملی پنل بایفشیال جینکو سولار ۵۹۰ وات)، کلیه اصول آرایش سری و موازی پنل تشریح شده و فرمولهای اصلی برای انتخاب تعداد پنل مناسب ارائه میگردد. همچنین مثالهای واقعی برای ظرفیتهای مختلف و اشتباهات متداول نصابها معرفی شده است. این راهنما با هدف آموزش نصابهای مبتدی تهیه شده و شامل واژهنامه اختصاصی اصطلاحات فنی جهت افزایش درک و تسلط در پروژههای خورشیدی میباشد.
