گزارش امکان‌سنجی و طراحی نیروگاه خورشیدی مطب دندانپزشکی دکتر امید صوابی

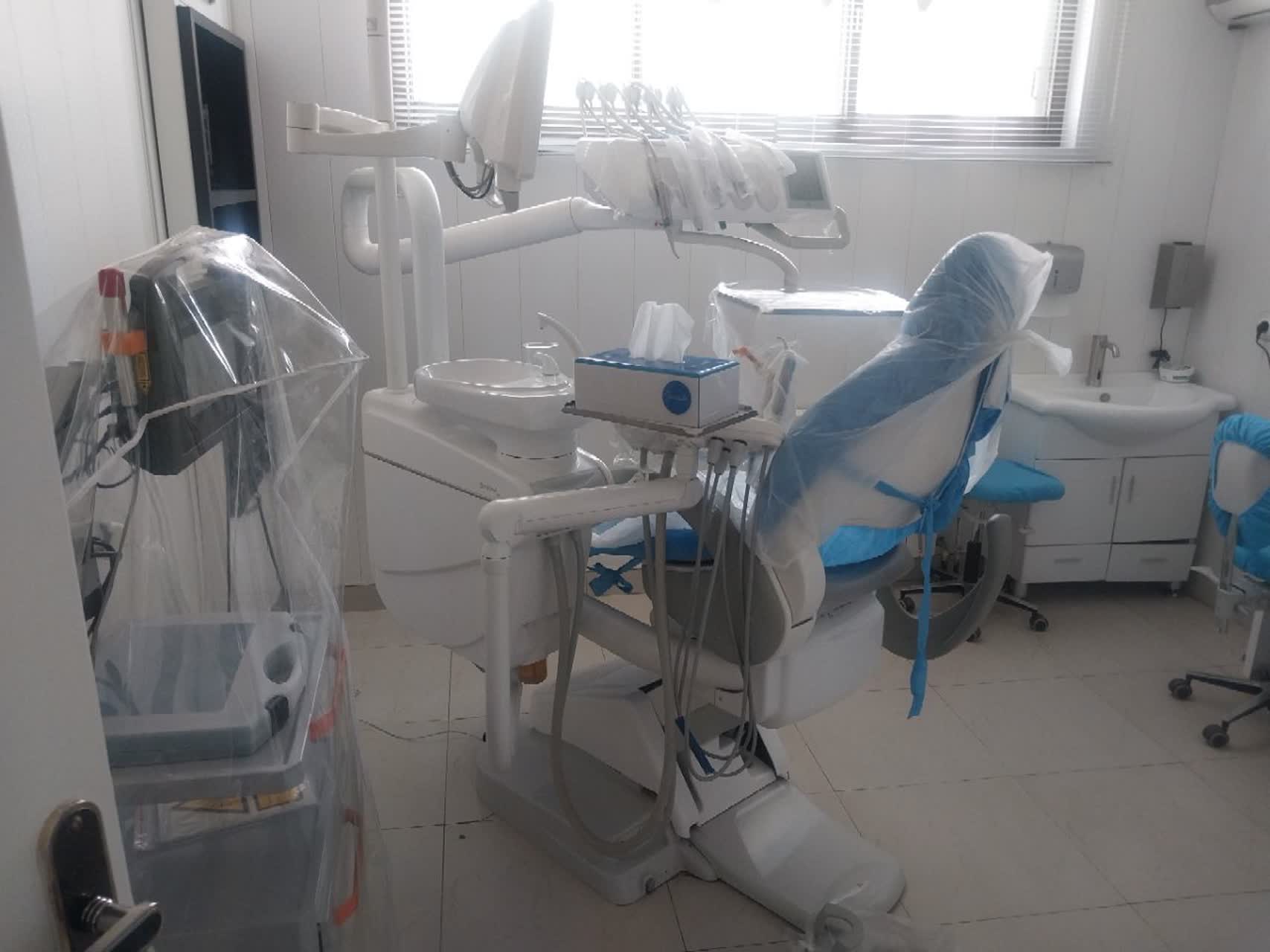

مطب دندانپزشکی دکتر امید صوابی

مشخصات پروژه

محل پروژه:
اصفهان – چهارراه شیخ صدوق – ابتدای خیابان شیخ صدوق شمالی
مجموعه ۴۰۰ – واحد ۲۶
کاربری:
مطب دندانپزشکی دکتر امید صوابی
تاریخ بازدید فنی:
سه‌شنبه ۱ اردیبهشت ۱۴۰۵
کارشناسان بازدید:
مهندس مطلبی
مهندس میرشاه جعفری
این گزارش حاصل بازدید میدانی و بررسی تجهیزات مصرف‌کننده در مطب دندانپزشکی بوده و با هدف طراحی یک سامانه فتوولتائیک بهینه با توجه به محدودیت فضای نصب پنل خورشیدی تهیه شده است.

مقدمه

در سال‌های اخیر، رشد قابل توجه تعرفه‌های برق، افزایش فشار بر شبکه توزیع، و تداوم ناترازی تولید و مصرف انرژی در کشور، ضرورت بهره‌گیری از منابع پایدار و تجدیدپذیر را بیش از پیش روشن ساخته است. در چنین شرایطی، سرمایه‌گذاری در نیروگاه‌های خورشیدی نه‌تنها پاسخی هوشمندانه و آینده‌نگرانه به افزایش هزینه‌های انرژی است، بلکه راهکاری عملی و مطمئن برای تولید برق ارزان، مدیریت خاموشی‌های احتمالی و دستیابی به استقلال نسبی در مصرف روزانه به شمار می‌رود.

پنل‌های خورشیدی با تبدیل مستقیم انرژی تابشی خورشید به برق، امکان تولید انرژی پاک را فراهم می‌کنند؛ انرژی‌ای که بدون ایجاد آلودگی، بدون نیاز به سوخت فسیلی و با هزینه تولیدی بسیار پایین‌تر از شبکه سراسری قابل تأمین است. این نوع سرمایه‌گذاری علاوه بر بازده اقتصادی بلندمدت، نقش مؤثری در حفظ محیط‌زیست، کاهش آلاینده‌های شهری و کمک به جبران ناترازی برق کشور ایفا می‌کند.

همچنین بهره‌گیری از سامانه‌های خورشیدی، به‌ویژه در کاربری‌های حساس مانند مراکز درمانی و مطب‌های پزشکی، یک مزیت رقابتی مهم محسوب می‌شود؛ چراکه با مدیریت دقیق مصرف و تولید انرژی، می‌توان پایداری برق و استمرار خدمات را بدون وابستگی کامل به شبکه تضمین کرد. به همین دلیل، ایجاد یک نیروگاه خورشیدی کوچک‌مقیاس، علاوه بر کاهش هزینه‌ها، نوعی حرکت هوشمندانه در مسیر استقلال انرژی و توسعه پایدار است.

اطلاعات پروژه

نام کارفرما:

مطب دندانپزشکی دکتر امید صوابی

نوع کاربری:

درمانی – مطب تخصصی دندانپزشکی

آدرس دقیق پروژه:

اصفهان – چهارراه شیخ صدوق – ابتدای خیابان شیخ صدوق شمالی ساختمان ۴۰۰ – واحد ۲۶

محدوده شهری:

منطقه مرکزی و پررفت‌وآمد اصفهان

تاریخ بازدید فنی:

سه‌شنبه ۱ اردیبهشت ۱۴۰۵

کارشناسان بازدید:

مهندس مطلبی
مهندس میرشاه جعفری

هدف بازدید:

بررسی الگوی مصرف انرژی، ارزیابی فضای نصب پنل (۱۸ متر مربع)، تحلیل شرایط فنی ساختمان و تعیین ظرفیت بهینه نیروگاه خورشیدی.

وضعیت سقف و محل نصب:

پشت‌بام با متراژ مفید حدود ۱۸ متر مربع با امکان نصب ۸ تا ۱۰ پنل ۵۵۰–۶۲۰ وات.

مصرف‌کننده‌ها و تجهیزات الکتریکی مطب

در ادامه، کلیه تجهیزات مصرف‌کننده برق در مطب دندانپزشکی به صورت تفکیک‌شده و قابل استناد آورده شده‌اند. تمام مقادیر بر اساس بازدید میدانی، بررسی برچسب فنی، و استانداردهای مصرف دستگاه‌ها ثبت شده است.

کولر گازی 12000 BTU

تعداد: 3

توان هر دستگاه: 1.23 kW

توان کل: 3.69 kW

یونیت دندانپزشکی

تعداد: 2

400W + 600W

توان کل: 1 kW

کمپرسور هوای دندانپزشکی

توان: 0.92 kW

اتوکلاو

توان: 1.4 kW

کتری/چای‌ساز برقی

توان لحظه‌ای: 1.8 kW

تلویزیون LED

توان: 60W

سیستم All-in-One

توان: 120W

کامپیوتر رومیزی

توان: 250W

یخچال مطبی

توان: 150W

روشنایی داخلی

توان تقریبی: 400W

دوربین‌های نظارتی

توان: 80W

سیستم دزدگیر

توان: 20W

آبسردکن

توان: 500W

جمع‌بندی نهایی:

توان کل لحظه‌ای در پیک مصرف: حدود 10.8 kW
توان کارکرد واقعی در ساعات کاری: 6 تا 7 kW
مصرف روزانه تخمینی (۸ ساعت): 45 تا 55 kWh
مصرف ماهیانه: در بازه 1350 تا 1600 kWh

تجهیزات تعداد توان هر دستگاه توان کل
کولر گازی 12000 BTU 3 1.23 kW 3.69 kW
یونیت دندانپزشکی 2 400W / 600W 1 kW
کمپرسور هوا 1 0.92 kW 0.92 kW
اتوکلاو 1 1.4 kW 1.4 kW
کتری/چای‌ساز 1 1.8 kW 1.8 kW
تلویزیون 1 60 W 0.06 kW
All-in-One 1 120 W 0.12 kW
کامپیوتر 1 250 W 0.25 kW
یخچال 1 150 W 0.15 kW
روشنایی - 400 W 0.4 kW
دوربین‌ها - 80 W 0.08 kW
دزدگیر - 20 W 0.02 kW
آبسردکن 1 0.5 kW 0.5 kW
جمع کل حدود 10.8 kW (پیک)
توجه: موارد فوق شامل **مهم‌ترین تجهیزات مصرف‌کننده انرژی** در مطب هستند. این لیست نمایانگر اصلی‌ترین بارهای الکتریکی است و سایر مصرف‌های کوچک و جانبی به دلیل تأثیر ناچیز در محاسبه ظرفیت نیروگاه، در جدول لحاظ نشده‌اند.

سناریوی پیشنهادی شماره ۱ — طراحی حداکثری با ضریب اطمینان بالا

در این سناریو تلاش شده است با در نظر گرفتن محدودیت فضای نصب پنل‌های خورشیدی و همچنین الگوی مصرف عصرگاهی مطب، سیستمی طراحی شود که بتواند حداکثر پایداری انرژی را برای تجهیزات پزشکی فراهم کند. در مطب‌های دندان‌پزشکی معمولاً مصرف برق در زمان فعالیت همزمان تجهیزاتی مانند یونیت دندان‌پزشکی، کمپرسور هوا، ساکشن، اتوکلاو، سیستم روشنایی و تجهیزات کامپیوتری به طور لحظه‌ای افزایش پیدا می‌کند.

از سوی دیگر با توجه به اینکه فعالیت اصلی مطب احتمالاً در ساعات عصر و بعد از ساعت ۱۶ انجام می‌شود، بخش قابل توجهی از مصرف برق در زمانی رخ می‌دهد که شدت تابش خورشید کاهش یافته است. به همین دلیل در این طراحی، علاوه بر حداکثرسازی ظرفیت پنل در فضای موجود، بر استفاده از سیستم ذخیره‌سازی انرژی (Battery Storage) نیز تأکید شده است تا انرژی تولیدشده در طول روز ذخیره و در ساعات عصر مورد استفاده قرار گیرد.

تعداد پنل خورشیدی

۱۰ عدد پنل مونوکریستال TOPCon

توان هر پنل

۶۲۰ وات

ظرفیت کل نیروگاه

۶.۲ کیلووات پیک (kWp)

اینورتر هیبریدی

۸ کیلووات با قابلیت مدیریت باتری

ظرفیت باتری پیشنهادی

حداقل ۱۰ کیلووات‌ساعت لیتیوم (LFP)

فضای مورد نیاز

حدود ۱۸ مترمربع سطح مفید پشت‌بام

بخش سیستم مشخصات پیشنهادی توضیح فنی
آرایه خورشیدی ۱۰ پنل ۶۲۰ وات بیشترین ظرفیت قابل نصب با توجه به محدودیت فضای پشت‌بام. استفاده از پنل‌های راندمان بالا باعث افزایش تولید انرژی در ساعات تابش محدود می‌شود.
اینورتر ۸kW Hybrid Inverter توان بالاتر اینورتر نسبت به ظرفیت پنل‌ها باعث می‌شود سیستم بتواند مصرف لحظه‌ای تجهیزات پزشکی و جریان‌های راه‌اندازی (Surge Current) را بدون افت عملکرد مدیریت کند.
سیستم ذخیره انرژی باتری لیتیوم ۱۰kWh انرژی تولیدشده در ساعات میانی روز در باتری ذخیره شده و در ساعات عصر که فعالیت مطب افزایش می‌یابد مورد استفاده قرار می‌گیرد.
پایداری انرژی پشتیبانی در زمان قطع برق سیستم قادر خواهد بود در زمان قطعی شبکه، تجهیزات حیاتی مطب را برای چند ساعت بدون وقفه تغذیه کند.

در مجموع این سناریو با هدف ایجاد حداکثر پایداری انرژی، عبور ایمن از مصرف پیک، و تأمین برق مطب در ساعات فعالیت اصلی طراحی شده است. ترکیب پنل‌های خورشیدی با سیستم ذخیره‌سازی انرژی، امکان بهره‌برداری بهینه از انرژی خورشیدی در طول روز و استفاده از آن در ساعات عصر را فراهم می‌کند.

نکته کلیدی در بهره‌برداری از سامانه خورشیدی
در ارزیابی تابشی منطقه اصفهان، بیشترین تابش مؤثر خورشید معمولاً در بازه ساعات پیش‌ازظهر تا اوایل بعدازظهر رخ می‌دهد. بنابراین چنانچه امکان مدیریت مصرف و جابه‌جایی بخشی از فعالیت‌های غیرحساس به این ساعات وجود داشته باشد، میزان انرژی دریافتی از سیستم خورشیدی به‌طور چشمگیری افزایش خواهد یافت.

از سوی دیگر، در صورتی که عمده فعالیت مطب — همان‌طور که برای مطب دکتر صوابی پیش‌بینی می‌شود — در ساعات عصر انجام شود، انرژی تولیدشده در این بازه تابشی می‌تواند از طریق افزایش ظرفیت بانک باتری ذخیره شده و در ساعات فعالیت اصلی مطب مورد استفاده قرار گیرد. به این ترتیب سیستم علاوه بر تأمین مصرف شبانه، امکان عبور ایمن از پیک مصرف عصرگاهی را نیز فراهم می‌کند.

سناریوی پیشنهادی شماره ۲ — طراحی اقتصادی با رویکرد مدیریت مصرف

در این سناریو هدف اصلی، طراحی یک سامانه خورشیدی اقتصادی و قابل توسعه است که بتواند با هزینه اولیه کمتر، پایداری برق تجهیزات حیاتی مطب را در زمان قطعی برق و ناترازی شبکه تضمین کند. در این رویکرد به جای تلاش برای پوشش کامل بار مصرفی مطب، تمرکز بر مدیریت هوشمند مصرف و اولویت‌بندی تجهیزات قرار گرفته است.

در بسیاری از مطب‌های دندان‌پزشکی، تمامی تجهیزات به‌طور همزمان مورد استفاده قرار نمی‌گیرند. با اعمال مدیریت مصرف و جلوگیری از روشن شدن همزمان برخی مصرف‌کننده‌های پرمصرف مانند اتوکلاو، کمپرسور و تجهیزات گرمایشی، می‌توان با یک سیستم خورشیدی با ظرفیت متوسط نیز بخش قابل توجهی از نیاز انرژی مطب را تأمین کرد.

استراتژی مدیریت مصرف در این سناریو
در این طراحی، برخی تجهیزات پرمصرف مانند اتوکلاو، کتری برقی یا سایر بارهای غیرضروری در زمان فعالیت همزمان یونیت‌ها و کمپرسور استفاده نمی‌شوند. با این روش، بار لحظه‌ای سیستم در محدوده قابل مدیریت اینورتر باقی مانده و سیستم خورشیدی می‌تواند بدون افت عملکرد یا فشار بیش از حد بر باتری‌ها، مصرف مطب را پشتیبانی کند.
تعداد پنل خورشیدی

۸ عدد پنل مونوکریستال

توان هر پنل

۵۵۰ وات

ظرفیت کل نیروگاه

۴.۴ کیلووات پیک

اینورتر هیبریدی

Growatt 6000 ES+

ظرفیت باتری پیشنهادی

حداقل ۵ کیلووات‌ساعت لیتیوم

قابلیت توسعه

امکان افزایش پنل و باتری در آینده

بخش سیستم مشخصات پیشنهادی تحلیل فنی
آرایه خورشیدی ۸ پنل ۵۵۰ وات با توجه به محدودیت فضای نصب، این آرایه خورشیدی قادر است بخش قابل توجهی از مصرف روزانه مطب را در ساعات تابش تأمین کرده و باتری سیستم را شارژ کند.
اینورتر Growatt 6000 ES+ این اینورتر هیبریدی امکان مدیریت همزمان انرژی خورشیدی، باتری و شبکه برق را فراهم کرده و در زمان قطع برق می‌تواند به‌عنوان منبع پشتیبان برای تجهیزات مطب عمل کند.
سیستم ذخیره انرژی باتری لیتیوم ۵kWh باتری سیستم انرژی تولیدشده در ساعات روز را ذخیره کرده و در زمان قطع برق یا ساعات عصر برای تأمین تجهیزات ضروری مورد استفاده قرار می‌دهد.
مدیریت بار اولویت‌بندی تجهیزات با مدیریت مصرف و جلوگیری از روشن شدن همزمان برخی تجهیزات پرمصرف، سیستم قادر خواهد بود عملکرد پایدار خود را حفظ کند.
مزیت کلیدی این سناریو
این طراحی یک راهکار اقتصادی برای عبور از بحران قطعی برق محسوب می‌شود. در این ساختار، انرژی خورشیدی در طول روز تولید شده و بخشی از آن در باتری ذخیره می‌شود تا در زمان قطعی شبکه، تجهیزات حیاتی مطب مانند یونیت‌ها، سیستم روشنایی، کامپیوترها و تجهیزات کنترلی بدون وقفه به کار خود ادامه دهند. در صورت افزایش مصرف یا توسعه فعالیت مطب، ظرفیت باتری و تعداد پنل‌ها به‌راحتی قابل افزایش خواهد بود.

در مجموع این سناریو با تمرکز بر کاهش هزینه اولیه، مدیریت مصرف و افزایش تاب‌آوری انرژی طراحی شده است و می‌تواند یک راهکار عملی و مقرون‌به‌صرفه برای مقابله با ناترازی شبکه برق و قطعی‌های احتمالی در سال‌های آینده باشد.

جمع‌بندی نهایی — تصمیمی حیاتی برای آیندهٔ مطب

شبکه برق کشور امروز بیش از هر زمان دیگری با ناترازی جدی، قطعی‌های پراکنده و نوسانات مخرب ولتاژ روبه‌روست. این وضعیت در مشاغل حساس مانند مطب‌های پزشکی و دندان‌پزشکی می‌تواند فعالیت روزانه را ظرف چند ثانیه متوقف کند. یک قطعی کوتاه‌مدت کافی است تا یونیت‌ها، کمپرسور، ساکشن، اتوکلاو و سیستم‌های دیجیتال از کار بیفتند و روند درمان بیماران مختل شود.

در چنین شرایطی، داشتن یک نیروگاه خورشیدی مجهز به باتری ذخیره‌ساز نه‌تنها یک راهکار صرفاً اقتصادی نیست؛ بلکه یک نیاز حیاتی و یک تصمیم استراتژیک برای ادامهٔ کار مطب در سال‌های آینده است.

  • حذف وابستگی کامل به شبکه و ناترازی
  • محافظت از تجهیزات حساس در برابر نوسانات
  • تداوم بدون‌وقفه فعالیت مطب در زمان قطعی برق
  • کاهش محسوس هزینه‌های انرژی
  • تبدیل پشت‌بام به یک منبع مولد و سرمایه درازمدت

مروری کوتاه بر دو سناریوی پیشنهادی

ویژگی سناریوی ۱ (ظرفیت بالاتر) سناریوی ۲ (اقتصادی و قابل توسعه)
ظرفیت پنل ۶.۲ کیلووات ۴.۴ کیلووات
ظرفیت باتری ۱۰ کیلووات‌ساعت ۵ کیلووات‌ساعت
تمرکز طراحی پایداری حداکثری و بارهای همزمان اقتصادی، مدیریت مصرف، قابل ارتقا
کاربرد پشتیبانی کامل در قطعی‌ها پشتیبانی تجهیزات حیاتی با برنامه مصرف

هر دو سناریو بر اساس نیازهای واقعی مطب شما طراحی شده‌اند. اما نکتهٔ مهم این است که در هر دو سناریو مدیریت مصرف نقش کلیدی دارد و در سناریوی دوم، اجرای این مدیریت یک بخش حیاتی از ساختار سیستم است؛ به‌گونه‌ای که با کمی برنامه‌ریزی، سیستم اقتصادی نیز می‌تواند عملکردی بسیار فراتر از انتظار داشته باشد.

تصمیم به احداث نیروگاه خورشیدی، در واقع تصمیم برای پایداری کاری، امنیت تجهیزات، کاهش هزینه‌ها، و استقلال انرژی مطب است. این یک انتخاب لوکس نیست؛ یک ضرورت برای حفظ کیفیت فعالیت پزشکی در سال‌های آینده است.
