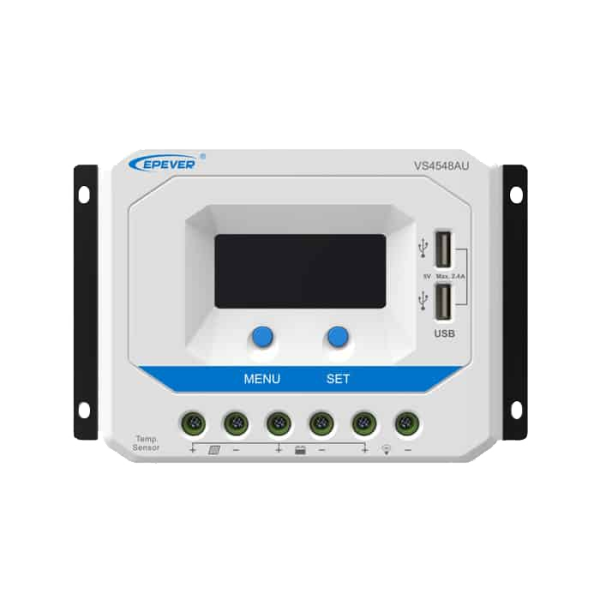

شارژ کنترلر خورشیدی 45 آمپر VS4548AU برند EPEVER با تکنولوژی PWM، مناسب سیستم‌های 12/24/36/48 ولت و پنل‌های Voc کمتر از 96V. مشخصات کامل و راهنمای انتخاب.
شارژ کنترلر خورشیدی 45 آمپر 48 ولت PWM مدل EPEVER VS4548AU document.addEventListener("DOMContentLoaded", function(){ const btn = document.getElementById("copy-34788"); if(!btn) return; const msg = JSON.parse(btn.dataset.msg); btn.addEventListener("click", function(e){ e.preventDefault(); navigator.clipboard.writeText(msg).then(function(){ btn.style.display = "none"; document.getElementById("after-34788").style.display = "inline-block"; let t = document.createElement("div"); t.innerText = "متن استعلام کپی شد"; t.style.position = "fixed"; t.style.bottom = "20px"; t.style.left = "50%"; t.style.transform = "translateX(-50%)"; t.style.background = "rgba(0,0,0,0.8)"; t.style.color = "#fff"; t.style.padding = "10px 20px"; t.style.borderRadius = "6px"; t.style.fontSize = "12px"; t.style.zIndex = "99999"; document.body.appendChild(t); setTimeout(()=>t.remove(), 2000); }); }); });
بازگشت به محصولات

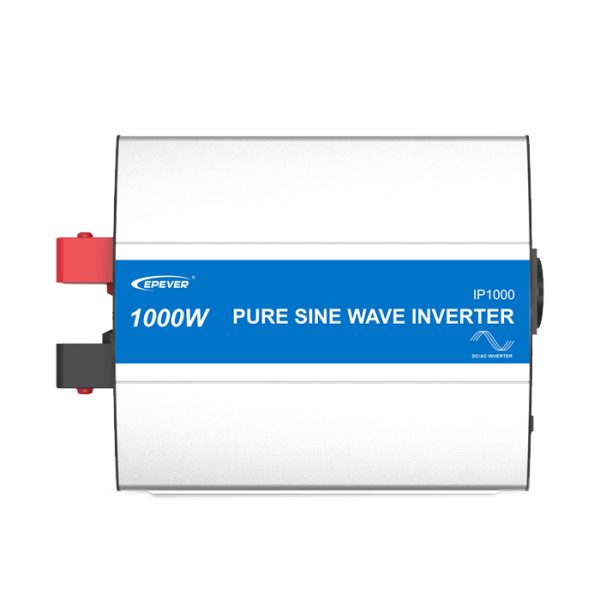

اینورتر سینوسی خالص 1000 وات EPEVER مدل IP1000 مبدل برق 12/24 ولت به 220 ولت با راندمان بالا، مناسب سیستم خورشیدی، خودرو، کمپینگ و برق اضطراری.
اینورتر سینوسی خالص 1000 وات EPEVER مدل IP1000 | مبدل 12/24 ولت DC به 220 ولت AC document.addEventListener("DOMContentLoaded", function(){ const btn = document.getElementById("copy-34837"); if(!btn) return; const msg = JSON.parse(btn.dataset.msg); btn.addEventListener("click", function(e){ e.preventDefault(); navigator.clipboard.writeText(msg).then(function(){ btn.style.display = "none"; document.getElementById("after-34837").style.display = "inline-block"; let t = document.createElement("div"); t.innerText = "متن استعلام کپی شد"; t.style.position = "fixed"; t.style.bottom = "20px"; t.style.left = "50%"; t.style.transform = "translateX(-50%)"; t.style.background = "rgba(0,0,0,0.8)"; t.style.color = "#fff"; t.style.padding = "10px 20px"; t.style.borderRadius = "6px"; t.style.fontSize = "12px"; t.style.zIndex = "99999"; document.body.appendChild(t); setTimeout(()=>t.remove(), 2000); }); }); });
خرید شارژ کنترلر خورشیدی 60 آمپر EPEVER مدل VS6048AU با تکنولوژی PWM، مناسب سیستم‌های 12 تا 48 ولت با نمایشگر LCD، USB و حفاظت‌های کامل.
برای بزرگنمایی کلیک کنید

شارژ کنترلر خورشیدی 60 آمپر EPEVER VS6048AU PWM

✅ جریان شارژ قدرتمند پشتیبانی از ۶۰ آمپر شارژ باتری
✅ پشتیبانی از سیستم‌های متنوع سازگار با ۱۲، ۲۴، ۳۶ و ۴۸ ولت به‌صورت خودکار
✅ حداکثر ولتاژ ورودی پنل تا ۹۶ ولت Voc برای آرایش‌های مختلف پنل
✅ نمایشگر LCD نمایش وضعیت پنل، باتری و بار مصرفی
✅ شارژ سه مرحله‌ای شامل Bulk، Boost و Float برای افزایش عمر باتری
✅ پورت USB دوگانه خروجی ۵ ولت ۲.۴ آمپر برای شارژ موبایل و تجهیزات کوچک
✅ سنسور دمای باتری قابلیت جبران دمایی شارژ برای افزایش ایمنی
✅ حفاظت‌های الکترونیکی کامل شامل اضافه‌بار، اتصال کوتاه و معکوس شدن قطب‌ها
برند:

مقایسه
افزودن به علاقه مندی ها
14 نفر در حال مشاهده محصول هستند

توضیحات

شارژ کنترلر خورشیدی 60 آمپر EPEVER VS6048AU

شارژ کنترلر خورشیدی 60 آمپر EPEVER VS6048AU با تکنولوژی PWM

شارژ کنترلر خورشیدی VS6048AU یکی از محصولات قدرتمند و اقتصادی برند جهانی EPEVER است که برای مدیریت شارژ باتری در سیستم‌های انرژی خورشیدی مستقل از شبکه طراحی شده است. این کنترلر با بهره‌گیری از تکنولوژی PWM وظیفه تنظیم جریان و ولتاژ ورودی پنل خورشیدی را بر عهده دارد و از شارژ صحیح، ایمن و بهینه باتری اطمینان حاصل می‌کند. کیفیت ساخت بالا، پایداری عملکرد در شرایط کاری مختلف و استفاده از مدارهای حفاظتی پیشرفته باعث شده شارژ کنترلر EPEVER VS6048AU به گزینه‌ای قابل اعتماد برای انواع سیستم‌های خورشیدی 12، 24، 36 و 48 ولت تبدیل شود. وجود نمایشگر LCD برای مشاهده وضعیت سیستم، پورت USB جهت تأمین برق تجهیزات کوچک و پشتیبانی از جریان شارژ 60 آمپر این مدل را به انتخابی مناسب برای پروژه‌های خورشیدی متوسط تا نیمه‌سنگین تبدیل کرده است.

جریان شارژ 60 آمپر
مناسب سیستم‌های خورشیدی با توان بالا و بانک باتری بزرگ
پشتیبانی از 12 تا 48 ولت
تشخیص خودکار ولتاژ سیستم برای نصب آسان
حداکثر Voc تا 96 ولت
امکان استفاده از آرایش‌های متنوع پنل خورشیدی
نمایشگر LCD
نمایش وضعیت پنل، باتری و بار مصرفی به‌صورت لحظه‌ای
شارژ سه مرحله‌ای هوشمند
الگوریتم Bulk / Boost / Float برای افزایش عمر باتری
خروجی USB
تأمین برق 5V برای شارژ موبایل و تجهیزات کوچک
سنسور دمای باتری
جبران دمایی شارژ برای عملکرد پایدار در شرایط مختلف
حفاظت‌های الکترونیکی کامل
محافظت در برابر اتصال کوتاه، اضافه بار و پلاریته معکوس

در عمل، شارژ کنترلر خورشیدی VS6048AU در سناریوهای واقعی مانند سیستم‌های برق خورشیدی ویلا و باغ، نیروگاه‌های خورشیدی کوچک مستقل، روشنایی خورشیدی محوطه، دکل‌های مخابراتی و پروژه‌های برق اضطراری مبتنی بر باتری عملکردی پایدار و قابل اعتماد ارائه می‌دهد و به دلیل قیمت مناسب در کنار کیفیت برند EPEVER یکی از گزینه‌های با ارزش خرید بالا در میان شارژ کنترلرهای خورشیدی 60 آمپر محسوب می‌شود.

معرفی تخصصی شارژ کنترلر خورشیدی EPEVER VS6048AU

شارژ کنترلر خورشیدی چیست و چه نقشی دارد؟

در سیستم‌های خورشیدی مستقل از شبکه (Off‑Grid)، انرژی تولید شده توسط پنل‌ها به صورت جریان مستقیم DC وارد مدار می‌شود. این انرژی وابسته به شدت تابش، دما و شرایط محیطی است و به همین دلیل ولتاژ و جریان آن دائماً در حال تغییر است. اگر این انرژی بدون مدیریت وارد باتری شود، به‌سرعت باعث شارژ بیش از حد، داغ شدن سلول‌ها و کاهش عمر باتری خواهد شد.

شارژ کنترلر خورشیدی در واقع واحد مدیریت انرژی سیستم است که وظیفه دارد جریان و ولتاژ پنل را کنترل کرده و آن را به شکل ایمن و استاندارد به باتری منتقل کند. علاوه بر آن، این دستگاه از تخلیه بیش از حد باتری، اتصال کوتاه و اضافه‌بار نیز جلوگیری می‌کند.

کنترلر شارژ در یک سیستم خورشیدی همان نقشی را دارد که رگولاتور ولتاژ در یک سیستم الکترونیکی ایفا می‌کند؛ یعنی تثبیت و مدیریت انرژی برای جلوگیری از آسیب به تجهیزات.

معرفی کنترلر قدرتمند EPEVER VS6048AU

مدل VS6048AU یکی از قدرتمندترین شارژ کنترلرهای PWM در سری ViewStar AU برند EPEVER است. این دستگاه با جریان شارژ ۶۰ آمپر واقعی طراحی شده و قابلیت کار در سیستم‌های ۱۲، ۲۴، ۳۶ و ۴۸ ولت را به‌صورت تشخیص خودکار دارد. چنین محدوده‌ای باعث می‌شود این کنترلر برای طیف گسترده‌ای از سیستم‌های خورشیدی نیمه‌صنعتی و پروژه‌های متوسط تا بزرگ مناسب باشد.

کیفیت ساخت صنعتی، پایداری بالا در کارکرد طولانی‌مدت و استفاده از الگوریتم‌های شارژ هوشمند باعث شده این مدل یکی از انتخاب‌های قابل اعتماد در میان کنترلرهای PWM محسوب شود.

Key Insight: در میان کنترلرهای سری VS برند EPEVER، مدل VS6048AU بالاترین جریان شارژ را ارائه می‌دهد و برای سیستم‌های خورشیدی با ظرفیت بالاتر طراحی شده است.

ظرفیت توان و مدیریت انرژی پنل‌ها

با توجه به جریان شارژ ۶۰ آمپر، این کنترلر در سیستم‌های ۴۸ ولت توان مدیریت توان قابل توجهی از پنل‌های خورشیدی را دارد. توان قابل مدیریت تقریباً از رابطه زیر به دست می‌آید:

P = V × I

بنابراین در یک سیستم ۴۸ ولت:

48V × 60A ≈ 2880W

به این معنا که این کنترلر می‌تواند نزدیک به ۳ کیلووات توان پنل خورشیدی را در شرایط استاندارد مدیریت کند.

در طراحی واقعی سیستم معمولاً توصیه می‌شود توان پنل کمی کمتر از مقدار تئوری انتخاب شود تا عملکرد پایدار و طول عمر بیشتر تجهیزات تضمین شود.

فناوری شارژ PWM پایدار

در این مدل از فناوری PWM یا Pulse Width Modulation استفاده شده است. در این روش کنترلر با تنظیم عرض پالس جریان ورودی، ولتاژ پنل را با ولتاژ باتری هماهنگ می‌کند و فرآیند شارژ را به شکل کنترل‌شده انجام می‌دهد.

اگرچه کنترلرهای MPPT در برخی شرایط بازده بالاتری دارند، اما کنترلرهای PWM به دلیل ساختار ساده‌تر، استهلاک کمتر و هزینه پایین‌تر همچنان یکی از گزینه‌های قابل اعتماد برای بسیاری از سیستم‌های خورشیدی محسوب می‌شوند.

مزیت مهم PWM: پایداری بالا، قیمت اقتصادی و عملکرد قابل اعتماد در سیستم‌هایی که فاصله پنل تا کنترلر کوتاه است.

الگوریتم شارژ چندمرحله‌ای باتری

برای افزایش طول عمر باتری، VS6048AU از الگوریتم شارژ چندمرحله‌ای استفاده می‌کند. این فرآیند شامل مراحل Bulk، Boost و Float است که در آن جریان و ولتاژ به‌صورت تدریجی تنظیم می‌شوند تا باتری بدون تنش الکتریکی شارژ شود.

در باتری‌های Flooded نیز مرحله Equalization فعال می‌شود که به متعادل‌سازی سلول‌ها و جلوگیری از سولفاته شدن صفحات داخلی کمک می‌کند.

نتیجه: شارژ یکنواخت، کاهش دمای باتری و افزایش قابل توجه طول عمر ذخیره‌ساز انرژی.

پشتیبانی از انواع باتری خورشیدی

این کنترلر با طیف گسترده‌ای از باتری‌های رایج در سیستم‌های خورشیدی سازگار است. از جمله باتری‌های Sealed، Gel و Flooded Lead‑Acid که در بسیاری از سیستم‌های آفگرید مورد استفاده قرار می‌گیرند.

همچنین سیستم جبران دمایی باتری (Temperature Compensation) به صورت خودکار ولتاژ شارژ را متناسب با دمای محیط تنظیم می‌کند تا عملکرد شارژ در شرایط مختلف پایدار باقی بماند.

نمایشگر LCD و پایش لحظه‌ای سیستم

یکی از مزیت‌های مهم سری ViewStar AU وجود نمایشگر LCD داخلی است. این نمایشگر اطلاعات کلیدی سیستم خورشیدی را در اختیار کاربر قرار می‌دهد و امکان پایش وضعیت سیستم را بدون نیاز به تجهیزات جانبی فراهم می‌کند.

از طریق این نمایشگر می‌توان پارامترهایی مانند ولتاژ باتری، جریان شارژ، وضعیت پنل خورشیدی، وضعیت بار مصرفی و هشدارهای سیستم را مشاهده کرد.

کاربرد مهم: امکان بررسی سریع سلامت سیستم خورشیدی بدون نیاز به تجهیزات اندازه‌گیری جداگانه.

سیستم‌های حفاظتی چندلایه

کنترلر VS6048AU برای محافظت از باتری و تجهیزات متصل به آن به مجموعه‌ای از سیستم‌های حفاظتی الکترونیکی مجهز شده است. این حفاظت‌ها شامل جلوگیری از اتصال معکوس پنل، اتصال معکوس باتری، اتصال کوتاه بار و اضافه‌بار است.

علاوه بر این، کنترلر در برابر شارژ بیش از حد، تخلیه عمیق باتری و افزایش دمای داخلی نیز از سیستم محافظتی برخوردار است.

نتیجه: افزایش ایمنی سیستم خورشیدی و جلوگیری از آسیب به باتری و تجهیزات مصرفی.

کاربردهای واقعی در سیستم‌های خورشیدی

به دلیل جریان شارژ بالا و پایداری عملکرد، کنترلر VS6048AU در بسیاری از پروژه‌های خورشیدی نیمه‌صنعتی مورد استفاده قرار می‌گیرد. این دستگاه برای تامین برق ویلاها، باغ‌ها، سیستم‌های روشنایی محوطه، تجهیزات مخابراتی و سایت‌های نظارتی گزینه‌ای قابل اعتماد محسوب می‌شود.

همچنین در سیستم‌های خورشیدی ۴۸ ولت که نیاز به توان بالاتر دارند، این مدل می‌تواند به‌عنوان قلب مدیریت انرژی عمل کرده و عملکرد پایدار سیستم را تضمین کند.

در پروژه‌هایی که مصرف انرژی بالا و کارکرد مداوم وجود دارد، انتخاب کنترلر مناسب نقش مهمی در پایداری کل سیستم ایفا می‌کند.

راهنمای مهندسی انتخاب پنل خورشیدی و باتری برای EPEVER VS6048AU

این راهنمای فنی بر اساس مشخصات واقعی شارژ کنترلر خورشیدی EPEVER VS6048AU با جریان 60 آمپر و حداکثر ولتاژ پنل 96V تهیه شده است. تمام محاسبات مطابق اصول طراحی سیستم‌های خورشیدی Off‑Grid و رفتار واقعی کنترلرهای PWM انجام شده و برای نصاب‌ها و مهندسان سیستم خورشیدی قابل استناد است.

۱) محدودیت‌های واقعی آرایه پنل در VS6048AU

در طراحی سیستم با کنترلر PWM دو پارامتر اصلی تعیین‌کننده هستند:

  • حداکثر جریان شارژ کنترلر
  • حداکثر ولتاژ مدار باز آرایه پنل (Voc)

مشخصات فنی VS6048AU:

  • حداکثر جریان شارژ: 60A
  • حداکثر ولتاژ پنل: 96V

حداکثر توان واقعی پنل که این کنترلر می‌تواند مدیریت کند:

سیستم 12V → حدود 900W

سیستم 24V → حدود 1800W

سیستم 48V → حدود 3000W

در کنترلرهای PWM توان واقعی سیستم تقریباً برابر است با ولتاژ باتری × جریان شارژ کنترلر نه ولتاژ پنل.

۲) چرا نباید از 96V × 60A برای محاسبه توان استفاده کرد؟

حداکثر ولتاژ 96V در این کنترلر فقط نشان‌دهنده حد تحمل الکترونیکی ورودی پنل است.

در کنترلرهای PWM، پنل خورشیدی به صورت مستقیم به ولتاژ باتری Clamp می‌شود.

یعنی اگر سیستم 48 ولت باشد:

Vpanel ≈ Vbattery ≈ 54V

بنابراین حتی اگر پنل 80 ولت باشد، کنترلر آن را به ولتاژ باتری کاهش می‌دهد.

Preal = Vbattery × Ichg

در نتیجه برای سیستم 48 ولت:

48V × 60A ≈ 2880W

بنابراین محاسبه 96V × 60A = 5760W از نظر مهندسی کاملاً اشتباه است و در کنترلرهای PWM کاربرد ندارد.

۳) تحلیل افزایش Voc در دمای پایین

ولتاژ مدار باز پنل خورشیدی با کاهش دما افزایش می‌یابد.

Voccold ≈ VocSTC × (1 + β × ΔT)

برای اغلب پنل‌ها ضریب دمایی حدود:

β ≈ 0.003 تا 0.004 /°C

اگر دما تا -10°C کاهش یابد، ولتاژ پنل ممکن است حدود 15 تا 20٪ افزایش پیدا کند.

برای ایمنی بهتر است Voc آرایه پنل از 85 تا 90 ولت بیشتر نشود.

۴) آرایش مهندسی پنل برای سیستم‌های مختلف

سیستم 12 ولت

پنل مناسب: 36 سلول

Voc ≈ 21V

اتصال پنل‌ها باید کاملاً موازی باشد.

حداکثر توان توصیه شده: 700 تا 900 وات

سیستم 24 ولت

پنل مناسب: 60 یا 72 سلول

Voc ≈ 38 تا 48V

حداکثر توان ایمن: 1500 تا 1800 وات

سیستم 48 ولت

بهترین کاربرد VS6048AU در سیستم 48 ولت است.

می‌توان دو پنل Voc≈44V را سری کرد.

سپس رشته‌ها را موازی نمود.

توان قابل طراحی: 2500 تا 3000 وات

در کنترلرهای PWM افزایش ولتاژ پنل باعث افزایش توان خروجی نمی‌شود، بنابراین سری کردن زیاد پنل‌ها مزیت انرژی ندارد و فقط ریسک افزایش Voc را بالا می‌برد.

۵) انتخاب ظرفیت مهندسی باتری

جریان شارژ این کنترلر: 60 آمپر

برای باتری‌های سرب اسید بهترین نرخ شارژ:

0.1C تا 0.2C

بنابراین ظرفیت باتری مناسب:

12V

400 – 600Ah

24V

300 – 400Ah

48V

150 – 300Ah

در باتری‌های سرب اسید معمولاً فقط 50٪ ظرفیت اسمی برای افزایش طول عمر قابل استفاده است.

۶) توصیه‌های مهندسی برای طراحی ایمن سیستم

  • Voc کل آرایه را برای سردترین دمای منطقه محاسبه کنید.
  • در PWM فاصله پنل تا کنترلر باید کوتاه باشد.
  • کابل باتری باید سطح مقطع بالا داشته باشد.
  • افت ولتاژ کابل بهتر است کمتر از 1٪ باشد.
  • در سیستم‌های بزرگ‌تر از 3kW بهتر است از کنترلر MPPT استفاده شود.
✅ حداکثر Voc کنترلر = 96V بهترین طراحی عملی معمولاً بین 70 تا 85 ولت انجام می‌شود.

بررسی ترکیب پنل خورشیدی 545 وات LONGI برای استفاده با شارژ کنترلر VS6048AU

در این بخش بررسی می‌کنیم که آیا پنل خورشیدی LONGI 545W Bifacial برای استفاده در سیستم خورشیدی مجهز به شارژ کنترلر PWM مدل VS6048AU مناسب است یا خیر و بهترین روش اتصال این پنل‌ها در آرایه خورشیدی چیست.

مشخصات فنی پنل LONGI 545W

  • تکنولوژی: مونو کریستال
  • توان خروجی: 545 وات
  • ولتاژ در بیشترین توان (Vmp): 41.80V
  • ولتاژ مدار باز (Voc): 49.65V
  • جریان اتصال کوتاه (Isc): 13.92A
  • جریان در بیشترین توان (Imp): 13.04A
  • راندمان: 21.3%
  • تعداد سلول: 144 سلول
  • وزن: 32.3 کیلوگرم
  • ابعاد: 2256×1133×35 میلی‌متر
  • درجه حفاظت: IP68

محدودیت‌های شارژ کنترلر VS6048AU

  • حداکثر جریان شارژ: 60 آمپر
  • حداکثر ولتاژ ورودی پنل: 96 ولت
  • سیستم ولتاژ: 12 / 24 / 36 / 48 ولت
  • تکنولوژی: PWM

در کنترلرهای PWM ولتاژ پنل نباید از حد مجاز کنترلر بیشتر شود زیرا ممکن است باعث آسیب به دستگاه شود.

بررسی اتصال دو پنل به صورت سری

اگر دو پنل LONGI 545W به صورت سری متصل شوند:

  • Voc سری = 49.65 × 2 = 99.3V
  • Vmp سری = 41.8 × 2 = 83.6V
ولتاژ 99.3 ولت از حداکثر ولتاژ مجاز کنترلر 96V بیشتر است.

در هوای سرد ولتاژ پنل‌ها ممکن است 15 تا 20 درصد افزایش پیدا کند و حتی از 110 ولت نیز عبور کند.

بنابراین اتصال سری این پنل‌ها برای کنترلر VS6048AU توصیه نمی‌شود.

آرایش صحیح پنل‌ها برای این کنترلر

بهترین روش استفاده از این پنل‌ها اتصال کاملاً موازی است.

در صورت استفاده از 4 پنل 545 وات:

  • توان کل پنل‌ها: 2180 وات
  • ولتاژ آرایه: 41.8V
  • جریان کل: 52.16A

کنترلر VS6048AU حداکثر 60 آمپر جریان شارژ تولید می‌کند.

استفاده از 4 پنل 545 وات موازی برای سیستم 48 ولت یک ترکیب کاملاً ایمن و پایدار محسوب می‌شود.

در صورت استفاده از 5 پنل 545 وات توان آرایه به حدود 2725 وات می‌رسد که هنوز در محدوده توان قابل پشتیبانی این کنترلر در سیستم 48 ولت قرار دارد، اما کنترلر جریان را در 60 آمپر محدود خواهد کرد.

چرا در کنترلرهای PWM نسل جدید (VS-AU Series) باید ولتاژ پنل با ولتاژ باتری هماهنگ باشد؟

در کنترلرهای خورشیدی نوع PWM مانند مدل‌های جدید EPEVER VS3048AU / VS4548AU / VS6048AU، اتصال پنل به باتری تقریباً مستقیم انجام می‌شود و کنترلر تنها فرکانس و Duty Cycle سوییچینگ را برای مدیریت جریان شارژ تنظیم می‌کند. به همین دلیل ولتاژ پنل به‌سرعت به سطح ولتاژ باتری «کِشیده» می‌شود و اختلاف ولتاژ قابلیت تبدیل به توان مفید ندارد.

رفتار مدل‌های جدید سری AU با ولتاژهای بالاتر

نسل جدید کنترلرهای PWM شرکت EPEVER حداکثر Voc تا 96V را پشتیبانی می‌کنند، اما این تنها به معنی تحمل ولتاژ است، نه استفاده مؤثر از آن. در لحظه‌ای که کنترلر شروع به شارژ می‌کند، ولتاژ آرایه به سطح ولتاژ باتری 12/24/48V افت می‌کند و فقط جریان عامل شارژ خواهد بود.

بنابراین حتی با آن‌که این نسل تحمل ولتاژ بالاتری دارد، اما از اختلاف ولتاژ برای افزایش توان استفاده نمی‌کند (برخلاف MPPT). بهترین راندمان زمانی حاصل می‌شود که Vmp پنل با ولتاژ واقعی شارژ باتری نزدیک باشد.

وقتی ولتاژ پنل بالاتر از حد لازم باشد چه می‌شود؟

اگر از پنلی با Vmp بالا در سیستم PWM استفاده شود مثلاً 38–40V برای یک سیستم 12V یا 24V، کنترلر AU نمی‌تواند این اختلاف را به توان مفید تبدیل کند. در لحظه شارژ، ولتاژ آرایه به سطح 12V یا 24V سقوط می‌کند و بخش زیادی از توان تئوریک عملاً به هدر می‌رود.

به همین دلیل، حتی در نسل جدید سری AU نیز تناسب ولتاژ پنل با ولتاژ باتری مهم‌ترین عامل راندمان است، نه تحمل Voc بالاتر دستگاه.

مثال مهندسی واقعی – نسل جدید AU:

اگر یک پنل 400 وات با ولتاژ کاری Vmp ≈ 38V به کنترلر **VS3048AU** در یک سیستم 12V PWM متصل شود:
  • ولتاژ آرایه فوراً به حدود 13.5V سقوط می‌کند
  • جریان مفید ≈ 10–11A
  • توان واقعی دریافتی ≈ 130–150W
یعنی حدود 60٪ توان پنل از دست می‌رود.

برای بهینه‌سازی راندمان در سری AU:
  • پنل Vmp ≈ 18V برای سیستم 12V
  • پنل Vmp ≈ 30–36V برای سیستم 24V
  • پنل Vmp ≈ 36–44V برای سیستم 48V
این ترکیب باعث می‌شود اختلاف ولتاژ کم باشد و جریان مفید حداکثر مقدار ممکن گردد.

سناریوهای کاربردی واقعی برای شارژ کنترلر خورشیدی VS6048AU

شارژ کنترلر خورشیدی VS6048AU با جریان شارژ 60 آمپر یکی از قدرتمندترین کنترلرهای PWM سری VS برند EPEVER است که می‌تواند در سیستم‌های 12، 24 و 48 ولت استفاده شود. در سیستم 48 ولت این کنترلر قادر است نزدیک به 3 کیلووات پنل خورشیدی را مدیریت کند و برای سیستم‌های مستقل خانگی، کشاورزی و صنعتی کوچک گزینه‌ای بسیار مناسب محسوب می‌شود. در ادامه چند سناریوی واقعی از کاربرد این کنترلر در پروژه‌های عملی ارائه شده است.

سیستم برق خورشیدی کامل برای خانه روستایی

در بسیاری از روستاها یا ویلاهای خارج از شبکه، یک سیستم خورشیدی 48 ولت می‌تواند بخش بزرگی از مصرف روزانه خانه را تامین کند. کنترلر VS6048AU در این سناریو قادر است انرژی چندین پنل بزرگ را مدیریت کرده و باتری‌ها را به صورت پایدار شارژ کند.

  • ولتاژ سیستم 48V
  • پنل پیشنهادی 4 تا 5 × 545W
  • توان پنل حدود 2200 تا 2700 وات
  • باتری 48V 200Ah
  • مصرف قابل پشتیبانی یخچال، تلویزیون، روشنایی، لپ‌تاپ، مودم

سیستم خورشیدی برای باغ یا مزرعه کشاورزی

در زمین‌های کشاورزی که فاصله زیادی از شبکه برق دارند، سیستم خورشیدی می‌تواند برق مورد نیاز تجهیزات کنترلی، دوربین‌ها، اینترنت مزرعه و سیستم‌های پایش را تامین کند.

  • ولتاژ سیستم 48V
  • پنل پیشنهادی 4 × 550W
  • توان پنل حدود 2200 وات
  • باتری 48V 150Ah
  • مصرف قابل پشتیبانی دوربین، سنسورها، اینترنت مزرعه

سیستم برق خورشیدی برای ایستگاه مخابراتی کوچک

در ایستگاه‌های مخابراتی کوچک، رادیو لینک‌ها و تجهیزات ارتباطی نیاز به برق پایدار دارند. یک سیستم 48 ولت خورشیدی با کنترلر VS6048AU می‌تواند به صورت 24 ساعته این تجهیزات را تغذیه کند.

  • ولتاژ سیستم 48V
  • پنل پیشنهادی 5 × 545W
  • توان پنل حدود 2700 وات
  • باتری 48V 200Ah
  • مصرف قابل پشتیبانی رادیو لینک، مودم صنعتی، تجهیزات شبکه

سیستم برق خورشیدی برای کانکس کارگاهی

در پروژه‌های ساختمانی و کارگاه‌های صنعتی که برق موقت نیاز است، سیستم خورشیدی می‌تواند برق روشنایی، ابزارهای سبک و تجهیزات ارتباطی را تامین کند.

  • ولتاژ سیستم 24V
  • پنل پیشنهادی 3 × 500W
  • توان پنل حدود 1500 وات
  • باتری 24V 200Ah
  • مصرف قابل پشتیبانی روشنایی، مودم، لپ‌تاپ

سیستم برق اضطراری فروشگاه یا دفتر کار

در مناطقی که قطعی برق زیاد است، یک سیستم خورشیدی می‌تواند به عنوان منبع انرژی پشتیبان برای تجهیزات حیاتی مانند سیستم فروش، مودم و روشنایی اضطراری عمل کند.

  • ولتاژ سیستم 24V
  • پنل پیشنهادی 2 × 550W
  • توان پنل حدود 1100 وات
  • باتری 24V 150Ah
  • مصرف قابل پشتیبانی مودم، صندوق فروش، روشنایی

سیستم خورشیدی برای سیستم‌های نظارتی و امنیتی

برای پروژه‌های امنیتی مانند دوربین‌های جاده‌ای، پایش محیطی یا سیستم‌های نظارتی صنعتی، یک سیستم خورشیدی مستقل می‌تواند برق مورد نیاز تجهیزات را در تمام طول سال تامین کند.

  • ولتاژ سیستم 24V
  • پنل پیشنهادی 2 تا 3 × 500W
  • توان پنل حدود 1000 تا 1500 وات
  • باتری 24V 200Ah
  • مصرف قابل پشتیبانی دوربین مداربسته، DVR، مودم
توضیح ترمینال ها و LED های کنترل شارژر EPEVER VS6048AU

توضیح ترمینال‌ها و LED ها در شارژ کنترلر VS6048AU

در این بخش با قسمت‌های مختلف کنترل شارژر خورشیدی سری LandStar شرکت EPEVER آشنا می‌شوید. هر یک از ترمینال‌ها و نمایشگر LCD وظیفه مشخصی در مدیریت شارژ باتری و عملکرد سیستم خورشیدی دارند.

  1. ترمینال ورودی پنل خورشیدی (PV)
    در این قسمت باید سیم مثبت و منفی پنل خورشیدی را به کنترل شارژر متصل کنید.
  2. ترمینال اتصال باتری
    باتری 12 ولت به این قسمت متصل می‌شود تا انرژی تولید شده توسط پنل در آن ذخیره شود.
  3. ترمینال مصرف‌کننده (LOAD)
    مصرف‌کننده‌های DC مانند چراغ یا تجهیزات کوچک می‌توانند از این خروجی تغذیه شوند.
  4. پورت USB
    در مدل EU یک خروجی USB با ولتاژ 5 ولت و جریان 1.2 آمپر برای شارژ دستگاه‌های کوچک وجود دارد.
  5. محل نصب روی دیوار
    این بخش برای پیچ کردن کنترل شارژر روی دیوار یا پنل نصب طراحی شده است.
  6. دکمه ورود به منو
    با استفاده از این دکمه می‌توانید وارد قسمت منوی تنظیمات شوید و اطلاعات مربوط به ولتاژ های پنل خورشیدی و باتری را ببینید.
  7. دکمه فعال و غیر فعال کردن جریان لود
    از طریق این دکمه میتونید جریان لود را خاموش یا روشن کنید
  8. LCD نمایشگر
    وضعیت اتصال یا خطای مصرف‌کننده از طریق این نمایشگر قابل نمایش است.همچنین کلیه مقادیر ولتاژ ها و جریان پنل خورشیدی و باتری را میتوانید ببینید.
مرجع تخصصی طراحی سیستم‌های خورشیدی آفگرید

قبل از خرید تجهیزات خورشیدی، سیستم شما باید مهندسی شود

بسیاری از سیستم‌های خورشیدی تنها بر اساس حدس یا تجربه نصب می‌شوند و همین موضوع باعث کاهش راندمان، خرابی باتری‌ها و افزایش هزینه پروژه می‌شود. ما قبل از انتخاب تجهیزات، مصرف انرژی، ظرفیت باتری، توان پنل‌ها، شرایط تابش منطقه و ساختار پروژه شما را به‌صورت مهندسی تحلیل و طراحی می‌کنیم تا سیستم خورشیدی با بیشترین بازده و کمترین هزینه اجرا شود.

مرجع تحلیل تجهیزات خورشیدی

اصفهان سولار (EsfahanSolar.com) به عنوان مرجع تخصصی بررسی تجهیزات خورشیدی، اطلاعات فنی و تحلیل عملکرد شارژ کنترلرهای EPEVER، پنل‌های خورشیدی و طراحی سیستم‌های Off‑Grid را ارائه می‌دهد.

تیم اجرای پروژه‌های خورشیدی

اجرای پروژه‌ها توسط تیم تخصصی اصفهان تک سرویس (4u4i.ir) انجام می‌شود؛ از مرحله طراحی سیستم و انتخاب تجهیزات تا نصب، راه‌اندازی و پشتیبانی فنی پروژه.

هر پروژه ابتدا طراحی مهندسی می‌شود و سپس با تجهیزات استاندارد و نصب اصولی اجرا خواهد شد.
مشاوره خرید و طراحی سیستم
2 736 736 0913
تماس برای بررسی پروژه
کارشناس فنی سیستم خورشیدی
311 10 80 0935
کارشناس طراحی سیستم
58 93 629 0913
درخواست طراحی سیستم خورشیدی
ثبت فرم مشاوره

مشخصات محصول

blank مشخصات فنی محصول

برند

EPEVER
مدل

VS6048AU
نوع کنترلر

PWM Solar Charge Controller
ولتاژ سیستم

12 / 24 / 36 / 48 ولت (تشخیص خودکار)
حداکثر جریان شارژ/ تخلیه

60 آمپر
محدوده ولتاژ باتری

9 تا 64 ولت
حداکثر ولتاژ مدار باز پنل (Voc)

96 ولت
الگوریتم شارژ

3 مرحله‌ای PWM (Bulk / Boost / Float)
نوع باتری قابل پشتیبانی

Sealed / Gel / Flooded
ولتاژ شارژ شناور (Float)

Sealed: 14.4V / Gel: 14.2V / Flooded: 14.6V
ولتاژ قطع بار

11.1 ولت
اتصال مجدد بار

12.6 ولت
درگاه USB

فقط مدل AU
5VDC / 2A
مصرف داخلی کنترلر

≤17mA در سیستم 48 ولت
درجه حفاظت

IP30 (مدل E) / IP20 (مدل EU)
ابعاد

214 × 129 × 73 میلی‌متر
سایز ترمینال

25mm²
نوع اتصال زمین

Common Positive
وزن

1.04 کیلوگرم

نقد و بررسی کاربران

0 دیدگاه
0
0
0
0
0

نقد و بررسی‌ها

حذف فیلترها

هنوز بررسی‌ای ثبت نشده است.

اولین کسی باشید که دیدگاهی می نویسد “شارژ کنترلر خورشیدی 60 آمپر EPEVER VS6048AU PWM”

نشانی ایمیل شما منتشر نخواهد شد. بخش‌های موردنیاز علامت‌گذاری شده‌اند *

1 2 3 4 5
1 2 3 4 5
1 2 3 4 5
1 2 3 4 5
1 2 3 4 5

شما باید وارد سیستم شوید تا بتوانید عکس ها را به بررسی خود اضافه کنید.
