⚡ توان خروجی نامی: 25 کیلووات سهفاز
🔋 پلتفرم باتری: ولتاژ بالا (High-Voltage 160V-700V)
☀️ بیشینه ورودی خورشیدی: 50kW (Dual MPPT)
🛡️ رتبه حفاظتی: IP65 صنعتی
🏢 کاربرد: نیروگاههای صنعتی، ویلایی و تجاری

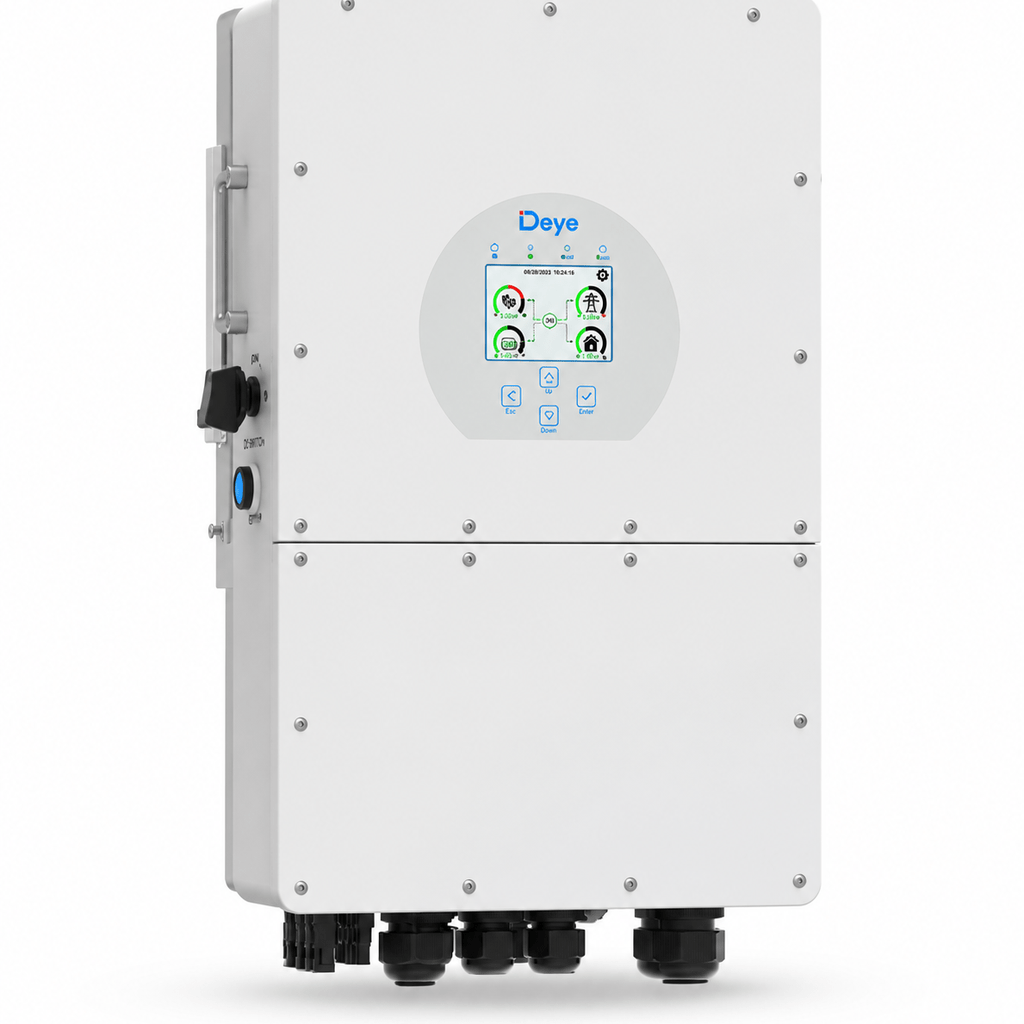

اینورتر هیبریدی خورشیدی Deye 25kW مدل SUN-25K-SG01HP3-EU-AM2؛ پرچمدار توان بالا و هوشمند سهفاز
اینورتر هیبریدی Deye 25kW سهفاز مدل SUN-25K-SG01HP3-EU-AM2 یکی از قدرتمندترین و پیشرفتهترین شاهکارهای مهندسی کمپانی بینالمللی Deye (دای) است که بهطور ویژه برای پاسخگویی به سنگینترین مصارف برق تجاری، کارگاهی، ویلایی بزرگ و صنعتی طراحی شده است. این سیستم با بهرهگیری از معماری انقلابی باتری ولتاژ بالا (High Voltage بین ۱۶۰ تا ۷۰۰ ولت)، تلفات حرارتی کابلکشی را به کمترین حد ممکن رسانده و راندمان خیرهکننده 97.6% را به ارمغان میآورد. اینورتر خورشیدی ۲۵ کیلووات دای با قابلیت پذیرش بینظیر تا ۵۰ کیلووات پنل خورشیدی، پشتیبانی از خروجی ۱۰۰٪ نامتعادل سهفاز، سوئیچینگ بدون وقفه یوپیاس (UPS) و اتصال همزمان به شبکه برق، ژنراتور دیزلی و باتری لیتیومی، یک نیروگاه خورشیدی مستقل، هوشمند و فوقالعاده پایدار را برای شما خلق میکند.
⚡ توان نامی 25kW با پیک 37.5kW
تولید پیوسته ۲۵,۰۰۰ وات برق سهفاز پایدار با توان تحمل اضافه بار و راهاندازی بارهای القایی سنگین تا ۱.۵ برابر توان نامی (۳۷.۵ کیلووات به مدت ۱۰ ثانیه) در حالت مستقل از شبکه (Off-Grid).
🔋 معماری High-Voltage (160-700V)
سازگاری هوشمند با باتریهای لیتیومی ولتاژ بالا با جریان شارژ/دشارژ قدرتمند 50 آمپر؛ کاهش چشمگیر آمپراژ و قطر کابل، افزایش راندمان ذخیرهسازی و طول عمر سیستم.
☀️ دو ردیاب مستقل MPPT (2+2 String)
دارای ۲ درگاه ردیابی نقطه حداکثر توان با محدوده ولتاژ گسترده 150V تا 850V و پذیرش حداکثر ۵۰,۰۰۰ وات توان ورودی فتوولتائیک با راندمان ردیابی بالاتر از ۹۹٪.
⚖️ خروجی 100% نامتعادل بین فازها
قابلیت منحصربهفرد تفکیک بار تا ۵۰٪ توان نامی روی یک تکفاز؛ مدیریت منعطف مصرفکنندههای تکفاز و سهفاز صنعتی بدون تحمیل فشار بر مدار یا افت ولتاژ شبکه.
🔄 موازیسازی تا 10 دستگاه (Parallel)
امکان توسعه نیروگاه خورشیدی تا توان عظیم 250 کیلووات با موازیسازی حداکثر ۱۰ اینورتر در حالت On-Grid و Off-Grid همراه با پشتیبانی از اتصال چند استک باتری.
🔌 پورت هوشمند Smart Load & Generator
درگاه اختصاصی چندمنظوره برای اتصال مستقیم دیزل ژنراتور با استارت خودکار، افزودن بارهای هوشمند کنترلپذیر و قابلیت AC Coupling جهت ارتقای نیروگاههای آنگرید قدیمی.
🛡️ حفاظت IP65 و سرج ارستر Type II
مجهز به بدنه ضدآب و گردوغبار IP65 با خنککنندگی هوشمند بادی، سوئیچ داخلی DC، حفاظت کامل پلاریته معکوس و برقگیر SPD نوع II در دو بخش AC و DC.
📱 مانیتورینگ جامع Solarman و LCD لمسی
نمایشگر لمسی رنگی صنعتی برای تنظیم سریع ۶ برنامه زمانبندی شارژ/دشارژ به همراه ماژول ارتباطی Wi-Fi/GPRS/RS485/CAN جهت پایش لحظهای در اپلیکیشن اصفهانتک.
کالبدشکافی مهندسی و راهنمای جامع اینورتر خورشیدی هیبریدی Deye 25kW مدل SUN-25K-SG01HP3-EU-AM2
وقتی صحبت از تأمین انرژی خورشیدی برای ویلاهای لوکس، مجتمعهای مسکونی بزرگ، کارگاههای صنعتی و فارمهای کشاورزی به میان میآید، انتخاب یک اینورتر پایدار و همهچیزتمام که بتواند بهصورت همزمان نوسانات شبکه برق را مهار کند، ژنراتور دیزلی را زیر بار بیاورد و توان ذخیرهسازی بالایی داشته باشد، اولویت اول هر مهندس طراحی است. اینورتر Deye SUN-25K-SG01HP3-EU-AM2 پرچمدار سری ولتاژ بالا (High-Voltage) کمپانی دای است. در این بررسی تخصصی همراه با تیم فنی اصفهانتک، بیایید تکتک ماژولها و کارکردهای حیاتی این غول ۲۵ کیلوواتی را موشکافی کنیم تا بدانید چرا این مدل، استاندارد طلایی پروژههای خورشیدی مدرن محسوب میشود.
معماری باتری ولتاژ بالا (High-Voltage 160V ~ 700V / 50A)
بزرگترین جهش تکنولوژی در سری HP3 دای، مهاجرت از سیستمهای باتری مرسوم ۴۸ ولت به پلتفرم باتریهای ولتاژ بالا (HV) در بازه ۱۶۰ تا ۷۰۰ ولت است. در توانهای بالا (مثل ۲۵ کیلووات)، استفاده از باتری ۴۸ ولت مستلزم عبور جریانهای فوقالعاده سنگین (بالای ۵۰۰ آمپر) است که باعث تلفات شدید حرارتی در کابلها ($I^2R$)، نیاز به کابلهای بسیار ضخیم و گرانقیمت مسی و افت راندمان سیستم میشود.
اینورتر ۲۵ کیلووات دای با پشتیبانی از جریان شارژ و دشارژ حداکثر 50 آمپر در ولتاژ بالا، راندمان تبادل انرژی باتری را تا 97.6% افزایش میدهد. مدار کنترل باتری مجهز به الگوریتم خودتطبیق (Self-adaption to BMS) از طریق پروتکلهای ارتباطی پیشرفته CAN و RS485 است که ایمنی و سلامت سلولهای لیتیومی را در بالاترین سطح تضمین میکند.
💡 نکته طراحی مهندسی: به هیچ عنوان باتریهای ولتاژ پایین (48V) را به این دستگاه متصل نکنید. برای راهاندازی این اینورتر، بانک باتری لیتیومی سریشده شما (استک ولتاژ بالا همراه با BMS ولتاژ بالا) باید حداقل ولتاژ شروع به کار ۱۶۰ ولت را تأمین نماید تا سیستم فعال شود.
مدیریت فتوولتائیک قدرتمند با ۲ درگاه مستقل MPPT (2+2 String)
این اینورتر دارای ۲ ردیاب مستقل نقطه حداکثر توان (MPPT) با ساختار ۲ استرینگ در هر ورودی (مجموعاً ۴ استرینگ) است. این قابلیت به طراح اجازه میدهد آرایههای خورشیدی را با زاویهها و جهات مختلف (مثلاً استرینگهای شرقی و غربی روی سقف سولهها) بدون افت راندمان ناشی از سایهاندازی نصب کند.
حداکثر توان دسترسی پنلها در این مدل 50,000 وات (50kW DC) است که اجازه میدهد تا ۲ برابر توان نامی AC (نسبت DC/AC معادل 2.0) پنل خورشیدی اضافه کنید. محدوده ولتاژ کاری ردیابها بین 150 تا 850 ولت با بیشینه ولتاژ مدار باز 1000 ولت است که آزادی عمل فوقالعادهای در سری کردن پنلهای توان بالای مدرن (مانند پنلهای 550 تا 700 وات) به شما میدهد.
⚠️ هشدار محاسباتی در زمستان: در طراحی استرینگها همواره ولتاژ مدار باز ($V_{oc}$) پنلها را در سردترین روز سال محاسبه کنید. مجموع ولتاژ مدار باز هر استرینگ نباید تحت هیچ شرایطی از مرز ۱۰۰۰ ولت DC فراتر رود؛ زیرا خطر آسیب مستقیم به ماسفتها و ابطال گارانتی وجود دارد.
پشتیبانی از خروجی ۱۰۰٪ نامتعادل سهفاز (100% Unbalanced Output)
در شبکههای برق سهفاز سنتی یا تجاری، بارهای مصرفی به ندرت بهطور متقارن توزیع میشوند. مصرفکنندههای تکفاز پرمصرف (مانند کولرهای گازی، پمپها و تجهیزات آشپزخانه صنعتی) باعث عدم تقارن بار بین فازهای R، S و T میشوند که در اینورترهای معمولی منجر به بروز خطای اورلود یا خاموشی کامل میگردد.
اینورتر Deye 25kW این چالش را با فناوری خروجی ۱۰۰٪ نامتعادل حل کرده است. این قابلیت به دستگاه اجازه میدهد تا ۵۰٪ کل توان نامی دستگاه (معادل ۸.۳۳ کیلووات) را تنها روی یک تکفاز تحویل دهد، در حالی که فازهای دیگر بار کمتری دارند. این ویژگی بینظیر، پایداری ولتاژ خروجی را در شرایط نامتعادلترین مصرف حفظ میکند.
✅ مزیت اجرایی: با این قابلیت نیاز به بازآرایی پیچیده و هزینهبر تابلوهای توزیع برق در پروژههای بازسازی قدیمی نیست؛ سیستم دای بدون ایجاد افت ولتاژ یا داغ کردن سیم نول، فازهای نامتعادل را تغذیه میکند.
سوئیچینگ بدون وقفه (UPS Mode < 10ms) و پورت Smart Load/Gen
در لحظه قطعی برق سراسری، زمان پاسخگویی حیاتی است. اینورتر سان ۲۵ دای با زمان جابهجایی زیر ۱۰ میلیثانیه (Fast Transfer) وارد مدار اضطراری شده و به عنوان یک UPS توان بالا عمل میکند، بدون اینکه سرورها، کامپیوترها یا تجهیزات حساس خط تولید حتی متوجه خاموشی شوند. همچنین این دستگاه توانایی تحمل ۱.۵ برابر توان نامی (۳۷.۵ کیلووات به مدت ۱۰ ثانیه) را برای استارت نرم موتورها و کمپرسورهای صنعتی داراست.
علاوه بر این، درگاه کمکی چندمنظوره دستگاه امکان اتصال مستقیم به دیزل ژنراتور با قابلیت ارسال سیگنال استارت خودکار (Dry Contact) را فراهم میآورد. همچنین میتوان این پورت را به عنوان Smart Load پیکربندی کرد تا در زمان کمبود انرژی، بارهای غیرضروری (مثل گرمکن استخر یا چیلرهای ثانویه) را قطع کرده و شارژ باتری را برای تجهیزات حیاتی رزرو نگه دارد.
⚡ پشتیبانی از AC Coupling: اگر کارفرما در حال حاضر یک نیروگاه متصل به شبکه (On-Grid) قدیمی دارد، با استفاده از پورت کمکی این دستگاه میتوان بدون تعویض اینورتر قبلی، سیستم را به یک ساختار هیبریدی دارای باتری تبدیل و مدرنسازی (Retrofit) کرد.
توسعهپذیری تا ۲۵۰ کیلووات با قابلیت موازیسازی (Parallel Operation)
یکی از مزیتهای استراتژیک مدل SUN-25K قابلیت اتصال موازی حداکثر ۱۰ دستگاه اینورتر در هر دو مد On-Grid و Off-Grid است. این قابلیت دست مهندسان را برای اجرای پروژههای بزرگ صنعتی و کارخانجات تا توان 250kW خروجی سهفاز پیوسته کاملاً باز میگذارد.
سیستم ارتباطی موازی داخلی، جریانها و بارهای سهفاز را با دقت میکروسکوپی بین اینورترها تسهیم میکند و اجازه میدهد از چندین استک باتری موازی به صورت مشترک یا مجزا بهرهبرداری شود.
📋 استاندارد کابلکشی پارالل: در هنگام موازیسازی اینورترها، طول کابلهای AC و خطوط ارتباطی فیدبک باید دقیقاً یکسان و متقارن اجرا شوند تا از بروز جریان گردشی (Circulating Current) میان یونیتها پیشگیری گردد.
ایمنی صنعتی، استاندارد IP65 و پلتفرم مانیتورینگ Solarman
اینورتر Deye 25kW در محفظهای کاملاً مهروموم شده با استاندارد عایقبندی IP65 عرضه میشود که آن را در برابر نفوذ شدید گردوغبار کویری و پاشش آب کاملاً ایمن میسازد. سیستم خنککنندگی بادی هوشمند (Intelligent Air Cooling) با سنسورهای حرارتی چندنقطهای، حتی در دمای محیطی بالا (تا ۶۰ درجه سانتیگراد) عملکرد پایدار ماسفتهای قدرت را تضمین میکند.
از نظر ایمنی الکتریکی، دستگاه به برقگیر سرج ارستر نوع II (SPD Type II) در هر دو بخش DC و AC، کلید ایزولاتور DC یکپارچه و سیستم قطع خطای قوس الکتریکی اختیاری (AFCI) مجهز است. صفحه نمایش لمسی LCD رنگی و دانگل پیشرفته Wi-Fi/GPRS امکان نظارت لحظهای بر تولید، مصرف، وضعیت باتری و اعمال ۶ برنامه زمانی شارژ/دشارژ را از طریق اپلیکیشن موبایل و پنل ابری اصفهانتک فراهم میسازند.
🛑 توصیه نصب فیزیکی: با توجه به وزن ۳۰.۵ کیلوگرمی و توان حرارتی بالای دستگاه، اینورتر باید روی دیوارهای بتنی یا سازه فلزی مقاوم با رعایت حداقل فاصله تهویه ۵۰ سانتیمتری از طرفین و دور از تابش مستقیم آفتاب تابستان نصب گردد.
📄 استخراج شده از دیتاشیت رسمی کمپانی Deye | Stock Code: 605117.SH | ویرایش مهندسی اصفهانتک
سناریوهای واقعی مهندسی؛ اینورتر Deye 25kW در چه پروژههایی برگ برنده است؟
خرید یک اینورتر ۲۵ کیلووات ولتاژ بالا یک سرمایهگذاری استراتژیک است، نه صرفاً یک خرید ساده. برای اینکه بدانید آیا معماری اینورتر SUN-25K-SG01HP3-EU-AM2 دقیقاً دوای درد چالشهای برقی مجموعه شماست، تیم مهندسی اصفهانتک ۴ سناریوی واقعی و پرتکرار را با کالبدشکافی فنی گردآوری کرده است تا بتوانید نزدیکترین وضعیت را به پروژه خود پیدا کنید:
⚡ مهار خاموشی صنعتی
🏭 سناریوی اول: کارگاههای صنعتی، تراشکاری و خطوط بستهبندی
مسئله کارفرما: قطعیهای مکرر برق در شهرکهای صنعتی باعث از کار افتادن دستگاههای CNC، قالبگیری بادی، خنککنندهها و کمپرسورهای باد ۳ فاز میشود. استارت اولیه موتورها بالاست، توزیع بارهای تکفاز دفتری و اداری تعادل فازها را برهم زده و استفاده از باتریهای ۴۸ ولت سنتی به دلیل جریانهای سرسامآور جوابگوی خط تولید نیست.
🎯 دلایل انتخاب فنی Deye 25kW
- تحمل توان راهاندازی القایی تا 37.5kW (1.5x) به مدت ۱۰ ثانیه جهت استارت نرم کمپرسورها بدون تریپ.
- پشتیبانی از 100% Unbalanced Output برای تغذیه نامتقارن روشنایی اداری و تجهیزات ۳ فاز کارگاه.
- معماری High Voltage (HV) با جریان شارژ بهینه ۵۰ آمپر و حذف کامل کابلهای فوقالعاده ضخیم و داغکننده.
⚙️ خروجی و دستاورد عملیاتی
- تداوم ۱۰۰٪ بدون وقفه خط تولید بدون افت کیفیت برش CNC.
- پذیرش تا 50,000W پنل خورشیدی روی سقف سوله جهت به صفر رساندن قبوض برق تابستان.
- امکان اتصال به دیزل ژنراتور موجود در کارخانه با استارت خودکار از طریق پورت کمکی.
✅ توصیه اجرایی اصفهانتک:
در صورتی که جریان لحظهای استارت اولیه (Inrush Current) همه موتورهای کارگاه همزمان وارد مدار میشود، با استفاده از قابلیت برنامهریزی Smart Load، ترتیب روشن شدن بارها را اولویتبندی کنید تا از اعمال شوک ناگهانی به بانک باتری جلوگیری شود.
❄️ پایداری تمامفصل
🏡 سناریوی دوم: عمارتها و ویلاهای بزرگ با بارهای سنگین سرمایشی و استخر
مسئله کارفرما: عمارت با متراژ بالا دارای چیلرهای سرمایشی مرکزی، چند دستگاه داکت اسپلیت، پمپهای تصفیه و گرمایش استخر و تجهیزات هوشمند خانگی است. در تابستان نوسان ولتاژ شبکه باعث سوختن بردهای حساس شده و در زمان خاموشی، اینورترهای معمولی تکفاز توان روشن نگهداشتن چیلرها را ندارند.
🎯 دلایل انتخاب فنی Deye 25kW
- سوئیچینگ فوقسریع < 10ms (UPS) بدون ریست شدن سیستمهای BMS، سرورهای صوتی و دوربینها.
- امکان بارگذاری تا 8.33kW روی یک تکفاز (تا ۵۰٪ توان کل) جهت تغذیه مصارف سنگین تکفاز آشپزخانه و جکوزی.
- پذیرش آرایههای بزرگ پنل با ولتاژ بالا تا 850V MPPT متناسب با سقفهای شیروانی چندطرفه.
⚙️ خروجی و دستاورد عملیاتی
- استقلال کامل برق ویلا حتی در اوج خاموشیهای چند روزه تابستان و زمستان.
- مدیریت پمپ تصفیه و هیتر استخر از طریق درگاه Smart Load در ساعات اوج تولید خورشید.
- عملکرد فوقالعاده بیصدا و بدون لرزش با عایقبندی رطوبتی و گردوغبار IP65.
💡 ارزش افزوده اقتصادی:
با تعریف ۶ برنامه زمانی شارژ/دشارژ روی LCD دستگاه، در زمانهایی که تعرفه برق شبکه ارزان است باتریها شارژ شده و در ساعات پیک مصرف شبانه، انرژی ذخیره شده مصرف میشود تا صورتحساب برق به حداقل ممکن برسد.
💧 کارکرد هیبرید پیوسته
🌾 سناریوی سوم: پمپاژ آب عمیق کشاورزی و سردخانههای نگهداری مرکبات/گوشت
مسئله کارفرما: قطعی دورهای برق چاه کشاورزی باعث آسیب به محصولات باغی یا فساد بارهای سردخانهای میشود. اینورترهای پمپ خورشیدی معمولی فقط در طول روز روشن هستند و در شب یا هوای ابری متوقف میشوند، در حالی که سردخانه نیاز به سرمایش ۲۴ ساعته سهفاز دارد.
🎯 دلایل انتخاب فنی Deye 25kW
- عملکرد هایبرید واقعی؛ تجمیع همزمان برق پنل، باتری HV و ژنراتور دیزلی برای تغذیه کمپرسورهای برودتی.
- ۲ ردیاب مستقل Dual MPPT (2+2) جهت اتصال ۴ استرینگ مجزای پنل روی زمینهای کشاورزی.
- راندمان ماکزیمم 97.6% و راندمان اروپایی 97.0% برای به حداقل رساندن اتلاف انرژی گرانبهای باتری.
⚙️ خروجی و دستاورد عملیاتی
- تضمین دمای ثابت سردخانه در تمام ۲۴ ساعت شبانهروز بدون ریسک فساد کالا.
- کاهش ۸۰ درصدی مصرف گازوئیل ژنراتور و استفاده از آن صرفاً در مواقع اضطراری طولانی.
- مانیتورینگ ریموت از طریق اپلیکیشن اصفهانتک برای نظارت بر وضعیت شارژ از راه دور در شهر.
⚠️ نکته حفاظتی محیطی:
در مناطق کشاورزی و بیابانی، گردوغبار شدید و حشرات میتوانند تجهیزات الکترونیکی را تهدید کنند. استاندارد IP65 دای دستگاه را کاملاً آببندی کرده است؛ اما فنهای خنککننده هوشمند خارجی باید هر ۳ ماه یکبار جهت حفظ بالاترین راندمان با دمنده باد تمیز شوند.
🔄 نوسازی بدون تخریب
🏭 سناریوی چهارم: ارتقای نیروگاههای آنگرید قدیمی به سیستم ذخیرهساز (AC Coupling)
مسئله کارفرما: یک مجموعه تجاری قبلاً اینورتر متصل به شبکه (On-Grid) با توان بالا نصب کرده است؛ اما با قطعی برق سراسری، سیستم قبلی خاموش شده و کل مجموعه بیبرق میماند. تعویض اینورترهای قدیمی هزینه سرسامآوری دارد و کارفرما میخواهد بدون دور ریختن تجهیزات فعلی، سیستم ذخیرهساز باتری اضافه کند.
🎯 دلایل انتخاب فنی Deye 25kW
- قابلیت منحصربهفرد AC Coupling برای همگامسازی و اتصال به خروجی اینورترهای On-Grid موجود.
- امکان موازیسازی Parallel تا 10 دستگاه جهت ساخت میکروگریدهای مقیاسپذیر تا توان 250kW.
- پشتیبانی از چندین استک باتری ولتاژ بالا با ارتباط هماهنگ CAN/RS485 با BMS مرکزی.
⚙️ خروجی و دستاورد عملیاتی
- حفظ کامل سرمایهگذاری قبلی کارفرما و تبدیل نیروگاه غیرفعال در زمان قطعی به یک ریزشبکه مستقل.
- تزریق توان مازاد تولیدی اینورتر قبلی به بانک باتری جدید برای استفاده در شب.
- امکان ارتقای ماژولار ظرفیت در آینده با اضافه کردن یونیتهای ۲۵ کیلوواتی دای.
📋 مشاوره فنی مهندسی اصفهانتک:
در پروژههای AC Retrofit، توان اینورتر آنگرید متصلشده به پورت کمکی نباید از توان نامی خروجی Deye 25kW فراتر رود تا سیستم مدیریت فرکانس (Frequency Droop Control) بتواند تولید را در شرایط شارژ کامل باتری به شکل دقیق کنترل نماید.
📚 پایگاه دانش فنی و پرسشهای متداول مهندسی
سؤالات پرتکرار و تخصصی اینورتر هیبریدی Deye 25kW سهفاز
پاسخهای دقیق فنی، محاسبات سایزینگ باتری، استرینگبندی پنل، الزامات تابلوی توزیع و نکات اجرایی استاندارد، استخراجشده مستقیم از دیتاشیت کمپانی Deye توسط تیم مهندسی اصفهانتک.
۱ محدوده ولتاژ باتری در اینورتر Deye 25kW چقدر است و چرا نمیتوان از باتریهای مرسوم ۴۸ ولت استفاده کرد؟
اینورتر مدل SUN-25K-SG01HP3-EU-AM2 بر پایه پلتفرم High Voltage (HV) طراحی شده و دامنه ولتاژ کاری باتری آن 160 الی 700 ولت DC است.
چرا باتری ۴۸ ولت پاسخگو نیست؟ برای انتقال توان ۲۵ کیلووات در سیستم ۴۸ ولت، جریانی بیش از ۵۲۰ آمپر نیاز است که مستلزم کابلهای مسی بسیار قطور (سایز ۱۸۵ یا ۲۴۰)، باسبارهای صنعتی عظیم و فیوزهای گرانقیمت است و تلفات حرارتی شدید ایجاد میکند. در مقابل، معماری ولتاژ بالای دای حداکثر جریان شارژ و دشارژ را به 50A + 50A محدود میکند؛ در نتیجه تلفات ژول کابلکشی به شدت کاهش یافته و راندمان کلی سیستم تا ۹۷.۶٪ ارتقا مییابد.
💡 حداقل تعداد ماژول: برای رسیدن به حداقل ولتاژ راهاندازی (160V)، بسته به برند باتری لیتیومی (مانند Deye BOS-G یا Pylontech Force H2)، معمولاً به حداقل ۳ الی ۴ ماژول باتری سری به همراه یک ماژول کنترلر مرکزی (High Voltage BMS) نیاز دارید.
۲ سقف توان پنل ورودی (PV Input) و مشخصات MPPT های اینورتر ۲۵ کیلووات دای به چه صورت است؟
این اینورتر از نسبت اورسایزینگ خیرهکننده ۲۰۰ درصدی (DC/AC Ratio = 2.0) بهره میبرد؛ یعنی حداکثر توان ورودی DC آن 50,000 وات (50kWp) است.
مشخصات الکتریکی ردیابهای خورشیدی عبارتند از:
- تعداد MPPT: دارای ۲ ردیاب مستقل نقطه حداکثر توان (Dual MPPT).
- تعداد استرینگ مجاز: چیدمان ۲+۲ ورودی (در مجموع ۴ ورودی استرینگ MC4).
- محدوده ولتاژ MPPT: از ۱۵۰ الی ۸۵۰ ولت (دامنه کارکرد کامل: ۵۰۰ تا ۸۵۰ ولت).
- حداکثر ولتاژ مدار باز (Voc): ۱۰۰۰ ولت DC.
- حداکثر جریان ورودی: ۳۶ آمپر برای MPPT اول + ۳۶ آمپر برای MPPT دوم.
- جریان اتصال کوتاه (Isc): ۵۵ آمپر برای هر MPPT (سازگار با پنلهای بایفیشال نسل جدید سایز بزرگ 600W+ با سلولهای 182mm و 210mm).
۳ قابلیت «خروجی ۱۰۰٪ نامتعادل سهفاز» (100% Unbalanced Output) چیست و چه کاربردی در پروژههای ایران دارد؟
در اینورترهای سهفاز سنتی، توان خروجی بین سه فاز به طور کاملاً مساوی تقسیم میشود (یعنی در مدل 25kW حداکثر توان هر فاز 8.33kW است و بارهای تکفاز نمیتوانند نامتقارن باشند). اگر مصرف یک فاز بیشتر از بقیه میشد، اینورتر آلارم خطا میداد یا خاموش میشد.
اما ویژگی 100% Unbalanced Output در Deye 25kW به شما این امکان را میدهد که هر فاز به شکل کاملاً مستقل تا ۵۰٪ توان نامی دستگاه (معادل 12,500W روی یک فاز تکفاز) بار بکشد، در حالی که فازهای دیگر بار کمتری دارند یا حتی خاموش هستند! این ویژگی برای کارگاهها یا ویلاهایی که بارهای سنگین تکفاز (داکت اسپلیت، پمپ آب یا فر صنعتی) در کنار تجهیزات سهفاز دارند حیاتی است.
۴ محاسبه استرینگبندی: با پنلهای ۵۵۰ وات مونوکریستال، چگونه استرینگها را به اینورتر وصل کنیم؟
برای پنلهای پرطرفدار ۵۵۰ وات (با ولتاژ مدار باز Voc در حدود ۴۹.۸ ولت و Vmp حدود ۴۱.۸ ولت):
- محاسبه بدترین شرایط سرمای زمستان (-10°C): ولتاژ Voc پنلها به دلیل ضریب دمایی منفی به حدود ۵۴ ولت افزایش مییابد. برای ماندن زیر حد مجاز 1000V، حداکثر تعداد پنل در هر استرینگ ۱۶ الی ۱۷ عدد خواهد بود.
- محاسبه نقطه کارکرد بهینه تابستان: حداقل تعداد پنل برای رسیدن به محدوده بهینه MPPT (بالای ۵۰۰ ولت در گرمای تابستان) ۱۳ الی ۱۴ عدد در هر استرینگ است.
- چیدمان پیشنهادی مهندسی اصفهانتک: بستن ۴ استرینگ ۱۶ تایی (در مجموع ۶۴ عدد پنل ۵۵۰ وات = ۳۵.۲ کیلووات)؛ دو استرینگ موازی به ورودی MPPT-1 و دو استرینگ موازی به ورودی MPPT-2.
⚠️ نکته فوق بحرانی: هرگز ولتاژ استرینگ مدار باز را حتی در سردترین بامداد زمستان بالای ۱۰۰۰ ولت طراحی نکنید؛ عبور ولتاژ از ۱۰۰۰V به صورت آنی موجب ابطال گارانتی و سوختن ماسفتهای MPPT خواهد شد.
۵ سرعت سوئیچینگ خروجی اضطراری (UPS Mode) چقدر است؟ آیا دستگاههای حساس ریست میشوند؟
زمان سوئیچینگ Deye 25kW در زمان قطع کامل شبکه سراسری کمتر از ۱۰ میلیثانیه (Switching Time < 10ms) است.
از آنجایی که پاور ساپلای کامپیوترها، رکهای سرور شبکه و سیستمهای مخابراتی طبق استاندارد ATX میتوانند قطعی برق را تا حدود ۱۶ الی ۲۰ میلیثانیه تحمل کنند، سوئیچینگ ۱۰ میلیثانیهای دای باعث میشود هیچکدام از تجهیزات دیجیتال، سرورها، روترهای شبکه و دوربینهای مداربسته حتی متوجه قطعی برق نشوند و بدون کوچکترین ریاستارت به کار خود ادامه دهند.
۶ اینورتر تا چه توانی را میتواند در لحظه استارت بارهای موتوری (Peak Surge Power) تحمل کند؟
دستگاه دارای توان سرج (Surge Power) تا ۱.۵ برابر توان نامی به شرح زیر است:
- توان نامی پیوسته خروجی AC: ۲۵,۰۰۰ وات (27.5kVA حداکثر توان ظاهری).
- توان اوج در حالت آفگرید (Peak Power): ۳۷,۵۰۰ وات (37.5kW) به مدت ۱۰ ثانیه کامل.
این مشخصه فنی، قدرت فوقالعادهای به اینورتر برای راهاندازی کمپرسور چیلرهای پیستونی یا اسکرول، پمپهای شناور چاه و الکتروموتورهای کارگاهی میدهد که جریان راهاندازی اولیه (LRA) بالایی دارند.
۷ ابعاد، وزن و الزامات محل نصب Deye SUN-25K-SG01HP3 چیست؟
| پارامتر فیزیکی | مشخصه دقیق مهندسی | توصیه و الزام نصب |
|---|---|---|
| ابعاد دستگاه (W×H×D) | 408 × 638 × 249 میلیمتر | رعایت فاصله حداقل ۵۰ سانتیمتر از طرفین و سقف برای جریان آزاد هوا |
| وزن خالص (Net Weight) | 30.5 کیلوگرم | نصب روی دیوار بتنی، آجری محکم یا استراکچر فلزی پایدار با رولبولت فلزی |
| درجه حفاظت بدنه (IP) | IP65 (مقاوم در برابر پاشش مستقیم آب و غبار) | قابل نصب در محیط باز؛ اما نصب زیر سایبان جهت دوری از تابش آفتاب الزامی است |
| سیستم خنککاری | فنهای هوشمند دور متغیر (Intelligent Cooling) | تمیزکاری دورهای توری پروانهها در فصول پر گردوغبار |
| دمای کاری مجاز | ۴۰- تا ۶۰+ درجه سانتیگراد | در دمای بالای ۴۵ درجه، درصدی Derating هوشمند توان فعال میشود |
ابعاد و وزن
ابعاد:
408 × 638 × 249 mm
وزن خالص:
30.5 kg
نوع سازه:
دیوار محکم با رولبولت فلزی
استاندارد محیطی و حرارتی
کلاس نفوذ:
IP65 (ضد آب و گردوغبار)
سیستم خنککاری:
فنهای هوشمند دور متغیر
محدوده دما:
-40°C to +60°C
۸ در تابلوی حفاظتی ورودی و خروجی AC چه کلیدها و فیوزهایی باید نصب شوند؟
با توجه به دیتاشیت، حداکثر جریان AC پیوسته اینورتر 41.7 آمپر (Rated AC 36.3A) در هر فاز است. نقشه حفاظتی تابلوی استاندارد شامل موارد زیر است:
- کلید مینیاتوری یا اتوماتیک پورت Grid: کلید اتوماتیک سهفاز 3P یا 4P با جریان نامی 50A یا 63A تیپ C (موتوری) با قدرت قطع حداقل 6kA یا 10kA.
- کلید مینیاتوری پورت Load (خروجی پشتیبان): مینیاتوری سهفاز 50A تیپ C.
- محافظ جان (RCD/RCCB): استفاده از کلید محافظ جان تیپ A یا تیپ B با آستانه قطع ۳۰ یا ۱۰۰ میلیآمپر.
- سرج ارستر AC: نصب ارستر کلاس Type II سه فاز چهار پل (3P+N) با ولتاژ Uc=385V برای ایمنسازی در برابر رعدوبرق شبکه.
- سایز کابل تغذیه AC: استفاده از کابل مسی استاندارد حداقل 10×5 میلیمتر مربع (برای فواصل کوتاه) یا 16×5 میلیمتر مربع (برای فواصل بالای ۲۰ متر).
۹ آیا میتوان اینورتر Deye 25kW را بدون اتصال باتری و فقط با پنل خورشیدی راهاندازی کرد؟
بله، کاملاً. اینورتر دای دارای حالت کاربری On-Grid Mode (بدون باتری) است. در این حالت دستگاه دقیقاً مثل یک اینورتر خورشیدی متصل به شبکه متعارف عمل کرده و تولید پنلها را مستقیماً به مصارف داخلی مجموعه تزریق میکند و مازاد آن را به شبکه سراسری میدهد.
با این حال در نظر داشته باشید: در صورت قطع شدن برق شبکه، کارکرد بدون باتری متوقف میشود (جهت حفاظت جزیرهای یا Anti-Islanding). برای داشتن برق پایدار در زمان خاموشی، وجود حداقل یک بانک باتری HV الزامی است.
۱۰ پورت چندمنظوره AUX یا Smart Load چیست و چه کاربردهایی در سیستم دارد؟
یکی از بزرگترین نقاط تمایز دای، خروجی چندکاره کمکی (Auxiliary Port) است که در تنظیمات منوی دستگاه میتواند به ۳ نقش متفاوت تغییر کاربری دهد:
- 1. ورودی ژنراتور (Generator Input): اتصال مستقیم دیزلژنراتور سهفاز به همراه فرمان استارت/استاپ خودکار (Dry Contact) به ژنراتور به هنگام افت SOC باتری.
- 2. بار هوشمند (Smart Load): وصل خودکار بارهای غیراضطراری سنگین (مانند پمپ گرمایش آب، بویلر برقی، هیتر استخر یا شارژر خودروی برقی) فقط در زمانی که باتری ۱۰۰٪ پر است و پنلها تولید مازاد دارند.
- 3. اتصال متناوب (Micro-inverter / AC Couple): اتصال خروجی اینورتر خورشیدی قدیمی آنگرید موجود در محل برای شارژ باتریها در معماری AC.
۱۱ چند دستگاه اینورتر ۲۵ کیلووات دای را میتوان با هم موازی کرد و حداکثر توان چقدر خواهد بود؟
اینورتر سان ۲۵ کیلووات از قابلیت موازیسازی Parallel تا ۱۰ دستگاه در هر دو حالت On-grid و Off-grid پشتیبانی میکند.
با موازیسازی ۱۰ دستگاه از این مدل، میتوانید یک ریزشبکه (Micro-grid) صنعتی عظیم با ظرفیت ۲۵۰ کیلووات (250kW / 275kVA) طراحی کنید. انتقال دادهها و هماهنگسازی فازها بین اینورترها از طریق کابل شبکه استاندارد و پروتکل پرسرعت اختصاصی Parallel CAN Port انجام میپذیرد.
۱۲ چه برندهایی از باتریهای ولتاژ بالا (HV Lithium Batteries) با این مدل سازگار هستند؟
اینورتر دارای پروتکلهای ارتباطی استاندارد CAN Bus و RS485 برای تبادل پیوسته دیتا با BMS باتری است. برندهای کاملاً سازگار تستشده عبارتند از:
- باتریهای رکمونت Deye: مدلهای سری BOS-G (ماژولهای 5.12kWh با ولتاژ 51.2V که از اتصال سری ۳ الی ۱۲ ماژول پشتیبانی میکنند).
- باتریهای پایلونتک (Pylontech): سریهای High Voltage از جمله Force-H1 ،Force-H2 و Powercube.
- باتریهای بیوایدی (BYD): سری معروف Battery-Box Premium HVS و HVM.
- باتریهای Dyness: سری Tower و Tower Pro.
💡 کلیه پروتکلهای ارتباطی پیشفرض این برندها در فریمور نرمافزاری دای تعریف شده و صرفاً با انتخاب کد BMS باتری در LCD، سیستم به صورت Plug & Play فعال میشود.
۱۳ قابلیت Peak Shaving (اصلاح قله مصرف) اینورتر چگونه به کاهش هزینههای دیماند کمک میکند؟
در کارخانجات و واحدهای تجاری، جریمههای سنگین دیماند یا تصاعد قبض برق به دلیل تجاوز از سقف مجاز کیلووات در ساعات اوج مصرف (پیک بار) تحمیل میشود.
با ویژگی Peak Shaving در اینورتر Deye، شما یک سقف عددی برای مصرف از کنتور برق تعریف میکنید (مثلاً ۱۵ کیلووات). به محض اینکه بار کارخانه به ۲۵ کیلووات افزایش یابد، اینورتر ۱۰ کیلووات مابهالتفاوت را به شکل بلادرنگ از طریق باتریها یا پنلها تأمین میکند تا کنتور هرگز عددی فراتر از سقف دیماند ثبت نکند و قبوض نجومی جریمه دیماند کاملاً صفر شود.
۱۴ الزامات سیستم زمین (ارتینگ) و ایمنی صاعقه در مدل SUN-25K چیست؟
اینورترهای خورشیدی سهفاز ولتاژ بالا به دلیل عملکرد بردهای الکترونیک قدرت در سوئیچینگهای فرکانس بالا، نیازمند سیستم زمین استاندارد هستند:
- مقاومت چاه ارت: مقاومت سیستم ارت متصل به شاسی اینورتر باید کمتر از ۵ اهم (ترجیحاً زیر ۲ اهم) باشد.
- همپتانسیلسازی: بدنه فلزی اینورتر، استراکچر پنلهای خورشیدی، بدنه رک باتری و شین ارت تابلوی توزیع باید همگی با کابل مسی حداقل ۱۶ میلیمتر به شین اصلی زمین متصل گردند.
- ارستر داخلی: این دستگاه در سمت DC و خروجی AC به ارسترهای داخلی Type II مجهز است؛ اما برای تضمین بقای دستگاه در نواحی صاعقهخیز، نصب سرج ارستر ورودی تابلویی مکمل الزامی است.
۱۵ نحوه مانیتورینگ اینورتر دای به چه صورت است و اپلیکیشن اصفهانتک چه خدماتی ارائه میدهد؟
اینورتر به همراه یک عدد دانگل ارتباطی اختصاصی Deye Solarman Wi-Fi Data Logger عرضه میشود که در زیر دستگاه به پورت مخصوص متصل میگردد.
امکانات نظارتی و مدیریتی سیستم:
- پلتفرم ابری Solarman Smart: نظارت زنده از طریق وب و اپلیکیشن اندروید / iOS با نمایش شماتیک جریان انرژی بین پنل، باتری، شبکه برق و بار مصرفی.
- تنظیم پارامترها از راه دور (Remote Setting): تغییر مد کاری، بازتنظیم ولتاژ شارژ یا بروزرسانی فریمور اینورتر توسط کارشناسان دپارتمان خورشیدی اصفهانتک بدون نیاز به حضور فیزیکی در محل پروژه.
- سیستم هشدار بلادرنگ: ارسال نوتیفیکیشن و ایمیل آلارم در صورت بروز هرگونه خطا مانند افت ولتاژ شبکه، خطای عایقی کابلها (Insulation Fault) یا گرم شدن بیش از حد دستگاه.
دسترسی به اسناد فنی و استانداردها
دانلود کاتالوگ و دیتاشیت اینورتر Deye 25KW (سری HV سهفاز)
جهت بررسی دقیق پارامترهای الکتریکی، معماری High-Voltage باتری (160 تا 700 ولت)، ظرفیت ورودی خورشیدی تا ۳۲.۵ کیلووات و گواهینامههای بینالمللی اینورتر هیبرید SUN-25K-SG01HP3-EU-AM2، مستندات رسمی زیر را دریافت نمایید.
دیتاشیت فنی جامع سری SUN-5K الی 25K-SG01HP3
شامل مشخصات ورودی PV تا ۱۰۰۰ ولت (۲ ردیاب MPPT دوبل ۲+۲)، ولتاژ باتری HV، حداکثر جریان AC پیوسته ۳۸ آمپر، قابلیت خروجی ۱۰۰٪ نامتعادل فازها، موازیسازی تا ۱۰ دستگاه و نمودارهای راندمان ۹۷.۶٪.
مشاوره تخصصی و سایزینگ بانک باتری HV
محاسبات استرینگبندی پنلها، تعیین ظرفیت و نوع باتری ولتاژ بالا (مانند Deye BOSS-G یا پایلونتک Force-H)، تنظیمات پروتکل CAN/RS485 و پیکربندی خروجی هوشمند (Smart Load / Peak Shaving).
توصیه دپارتمان مهندسی اصفهانتک:
اینورتر ۲۵ کیلووات SUN-25K-SG01HP3-EU-AM2 از سیستم باتری High-Voltage (160V ~ 700V) بهره میبرد و با باتریهای مرسوم ۴۸ ولتی کار نمیکند. همچنین حداکثر توان ورودی خورشیدی آن ۳۲.۵ کیلووات است؛ بنابراین در استرینگبندی پنلها دقت نمایید که ولتاژ مدار باز (Voc) در سردترین روز سال از ۱۰۰۰ ولت تجاوز نکند و ولتاژ کاری استرینگ در محدوده MPPT (۱۵۰ تا ۸۵۰ ولت) قرار گیرد.
مرکز تخصصی مهندسی و اجرای سولار اصفهانتک
درخواست مشاوره مهندسی و طراحی سیستم ۲۵ کیلووات
جمعبندی نهایی: اوج قدرت، پایداری و مقیاسپذیری با اینورتر هیبرید Deye 25kW (سهفاز HV)
اگر برای پروژههای صنعتی و مقیاسبزرگ (کارگاههای ماشینکاری و CNC، سردخانهها، مزارع مکانیزه، گلخانهها و مجتمعهای اداری یا ویلاهای فوقمجلل) به دنبال بالاترین سطح اطمینان و راندمان هستید، اینورتر خورشیدی هیبریدی Deye مدل SUN-25K-SG01HP3-EU-AM2 پرچمدار بیرقیب تکنولوژی High-Voltage (HV) است. این دستگاه با توان نامی ۲۵ کیلووات و ظرفیت پذیرش ۳۲.۵ کیلووات پنل خورشیدی، جریان DC را در ولتاژ بالا (تا ۷۰۰ ولت در سمت باتری) مدیریت میکند تا تلفات کابلکشی و گرمایش را به حداقل برساند. علاوه بر این، با امکان موازیسازی تا ۱۰ دستگاه (رسیدن به توان عظیم ۲۵۰ کیلووات)، محدودیتهای گسترش سیستم در آینده را برای همیشه برطرف ساخته است.
چرا در سیستمهای ۲۵ کیلووات HV، نظارت و طراحی مهندسی حیاتی است؟
عملکرد در معماری High-Voltage (ولتاژ ورودی خورشیدی تا ۱۰۰۰ ولت و ولتاژ باتری ۱۶۰ تا ۷۰۰ ولت)، نیازمند محاسبات دقیق دمایی Voc پنلها، تعیین سایز استرینگها و انطباق بینقص پروتکل ارتباطی CAN-Bus میان اینورتر و BMS باتری لیتیومی است. هرگونه بیدقتی در انتخاب سرکوبکنندههای اضافه ولتاژ (SPD کلاس Type I+II)، کلیدهای محافظ جریان خطا (DC Breaker) یا محاسبات اتصال زمین (ارتینگ صنعتی)، میتواند باعث آسیب به طبقه قدرت IGBT گردد. دپارتمان مهندسی اصفهانتک با تسلط کامل بر استاندارد IEC 62109 و شناخت عمیق از اینورترهای HV دیه، صفر تا صد طراحی، ساخت تابلوهای حفاظتی و راهاندازی استاندارد اینورتر شما را ضمانت میکند.
فناوری High-Voltage (160V~700V) برای حذف تلفات کابل و راندمان ۹۷.۶٪
خروجی سهفاز ۱۰۰٪ نامتعادل (تغذیه تا ۱۲.۵ کیلووات بار تکفاز در یک لاین)
ظرفیت ورودی خورشیدی ۳۲,۵۰۰ وات با ۲ ردیاب مستقل MPPT دوگانه (۲+۲)
سوئیچینگ کمتر از ۴ میلیثانیه (حفاظت بدون قطعی بارهای حساس و سرورها)
توسعهپذیری تا توان ۲۵۰ کیلووات با اتصال موازی ۱۰ دستگاه
پورت پویای هوشمند (Smart Load) جهت فرمان خودکار به دیزلژنراتور و مدیریت بار
دریافت تحلیل فنی، محاسبات تخصصی و طراحی سیستم ۲۵ کیلووات HV
مهندسان اصفهانتک پس از دریافت اطلاعات بار مصرفی و پروفایل تابش سایت، نقشه تفصیلی آرایش استرینگها، سایزینگ کابلهای HV، محاسبات تابلوهای حفاظتی اختصاصی و تنظیمات پروتکل BMS باتری را به صورت کاملاً مهندسیشده ارائه میدهند تا سیستم در سختترین شرایط پیک بار و قطعیهای طولانی بدون توقف کار کند.
طراحی تابلو حفاظت DC/AC ولتاژ بالا (HV)
کانفیگ و سنکرون پروتکل BMS باتریهای HV
پیکربندی هوشمند Peak Shaving و پورت Smart Load
نقشه اتصال اتوماتیک ژنراتور و کلید چنجاور (ATS)
(پشتیبانی فنی):
۰۹۱۳۷۳۶۷۳۶۲
