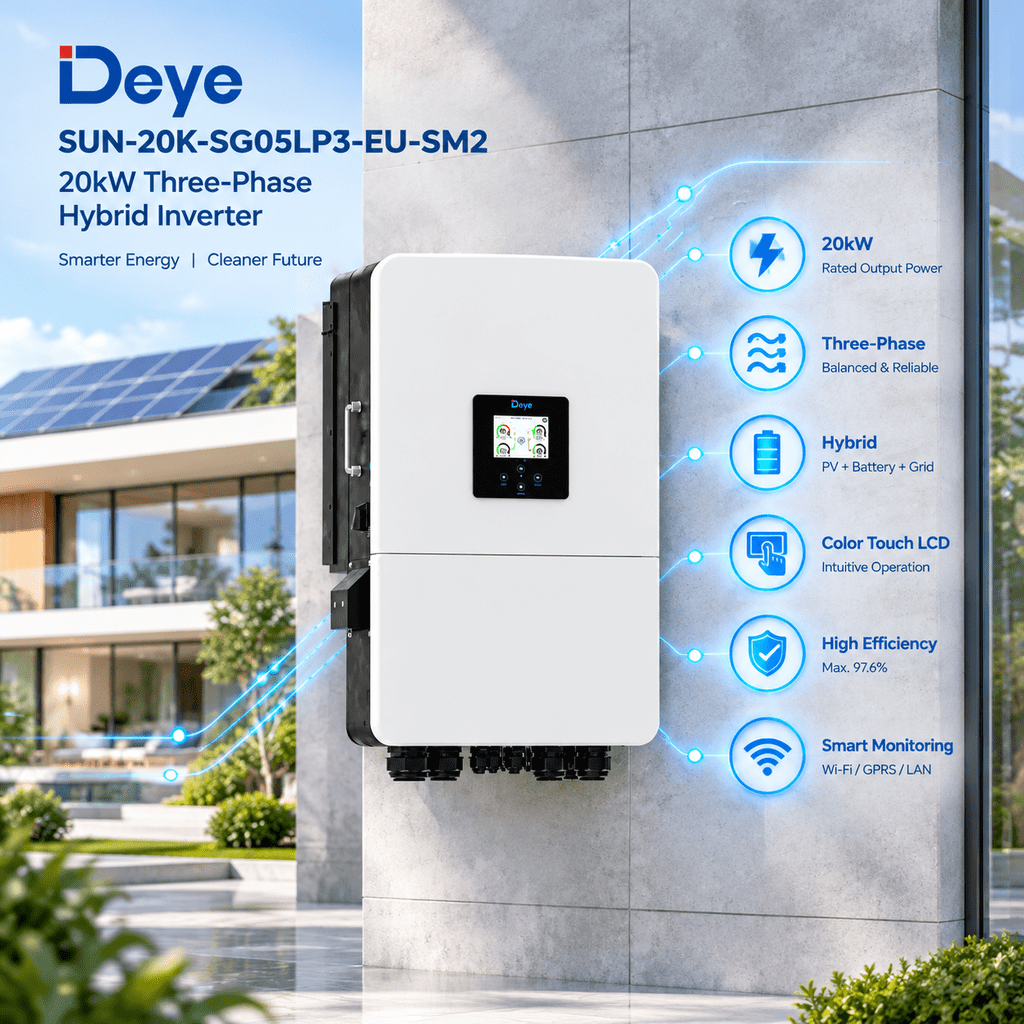

اینورتر خورشیدی هیبرید ۲۰ کیلووات سه فاز Deye مدل SUN-20K-SG05LP3-EU-SM2

Name: اینورتر خورشیدی هیبرید ۲۰ کیلووات سه فاز Deye مدل SUN-20K-SG05LP3-EU-SM2
Brand: DEYE
SKU: 39380
Price: 793000000 IRT
Availability: InStock

⚡ ویژگی‌های کلیدی و شاخص اینورتر Deye 20kW سه فاز (Key Features)

✅ خروجی پیوسته ۲۰ کیلووات
توان خروجی نامی سه‌فاز ۲۰,۰۰۰W با حداکثر توان ظاهری ۲۲kVA

✅ جریان شارژ استثنایی
شارژ و دشارژ فوق‌العاده تا ۳۵۰ آمپر با ۲ پورت ورودی باتری

✅ خروجی نامتعادل ۱۰۰٪
تغذیه بارهای تک‌فاز تا سقف ۵۰٪ کل توان نامی (۱۰ کیلووات) روی یک فاز مجزا

✅ معماری باتری کم‌ولتاژ (LV)
ولتاژ باتری ایمن ۴۰ تا ۶۰ ولت (48V) با ترانسفورماتور ایزوله داخلی

✅ ظرفیت ورودی خورشیدی عظیم
پذیرش آرایه PV تا ۳۲,۰۰۰ وات با ولتاژ مدار باز تا ۸۰۰ ولت DC

✅ ردیاب دوگانه Dual MPPT
دارای ۲ ترکر MPPT مستقل (۲+۲ استرینگ) با جریان نامی 36A+36A

✅ توان سرج و استارت لحظه‌ای
تحمل بار هجومی موتورها تا ۲ برابر توان نامی (۴۰kW) به مدت ۱۰ ثانیه

✅ حداکثر راندمان سیستم
راندمان فوق‌العاده ۹۷.۶٪ و بازدهی ترکر ردیابی خورشیدی بالاتر از ۹۹٪

✅ موازی‌سازی تا ۱۰ دستگاه
امکان سنکرون‌سازی و شبکه کردن تا ۱۰ اینورتر هم‌زمان در هر دو مد On-Grid و Off-Grid

✅ پشتیبانی هوشمند از ژنراتور
درگاه مجزای ژنراتور با قابلیت استارت خودکار و تعریف ۶ بازه زمانی شارژ و دشارژ

✅ حفاظت‌های سطح صنعتی
تجهیز به دیسکانکت سوییچ DC داخلی، چوک صاعقه‌گیر Type II (DC/AC) و ماژول ضد قوس AFCI

✅ رابط کاربری و مانیتورینگ جامع
نمایشگر لمسی تمام رنگی LCD با پشتیبانی از پروتکل‌های Wi-Fi، CAN، RS485 و استاندارد بدنه IP65

برند: DEYE

793,000,000 تومان

مقایسه

افزودن به علاقه مندی ها

18 نفر در حال مشاهده محصول هستند

توضیحات

⭐ پرچمدار هیبرید سری SG05 Deye

⚡ خروجی نامتعادل ۱۰۰٪ فازها

🔋 معماری کم‌ولتاژ ایمن ۴۸ ولت

🛡️ حفاظت پیشرفته صنعتی با استاندارد IP65

اینورتر خورشیدی هیبرید ۲۰ کیلووات سه فاز Deye مدل SUN-20K-SG05LP3-EU-SM2؛ اوج اقتدار در سیستم‌های انرژی تجدیدپذیر

کمپانی بین‌المللی Deye (دیه) به‌عنوان یکی از بزرگ‌ترین و معتبرترین غول‌های صنعت انرژی خورشیدی و فتوولتائیک و رتبه نخست بازار جهانی در توسعه اینورترهای ذخیره‌ساز انرژی، استاندارد نوینی از بهره‌وری الکتریکی را خلق کرده است. مدل SUN-20K-SG05LP3-EU-SM2 نقطه عطف فناوری این شرکت در رده تجهیزات نیمه‌صنعتی و تجاری است؛ تجهیزی پیشرفته که مرزهای میان سیستم‌های متصل به شبکه (On-Grid)، منفصل از شبکه (Off-Grid) و سامانه‌های برق اضطراری و بک‌آپ را از میان برداشته و پایداری کامل شبکه برق را حتی در شدیدترین قطعی‌های سراسری تضمین می‌نماید.

آنچه اینورتر هیبرید ۲۰ کیلووات Deye را به انتخابی بی‌رقیب در پروژه‌های صنعتی، مزارع، ویلاهای مجلل و کارگاه‌های تولیدی تبدیل می‌کند، ترکیب مهندسی کم‌نظیر آن است: امکان راه‌اندازی با سیستم باتری کم‌ولتاژ ۴۸ ولت (Low Voltage) همراه با جریان شارژ و دشارژ رکوردار و استثنایی ۳۵۰ آمپر. این شاهکار مهندسی با پذیرش توان ورودی عظیم ۳۲ کیلووات پنل خورشیدی (PV Input) و تفکیک آن در قالب دو ردیاب مستقل Dual MPPT با جریان ورودی هر کانال تا ۳۶ آمپر، بهره‌وری فوق‌العاده ۹۷.۶ درصدی را برای مصرف‌کننده رقم می‌زند. علاوه بر این، پشتیبانی بومی از خروجی نامتعادل ۱۰۰٪ به شما اجازه می‌دهد تا سقف ۵۰٪ از توان نامی (معادل ۱۰ کیلووات کامل) را بدون افت ولتاژ یا آسیب به اینورتر، تنها روی یک فاز تک‌فاز زیر بار ببرید.

اینورتر خورشیدی هیبرید ۲۰ کیلووات سه فاز Deye مدل SUN-20K-SG05LP3-EU-SM2

🔋 توان شارژ و دشارژ ۳۵۰A

پشتیبانی از پورت دوگانه باتری ۴۸ ولت با جریان شارژ بی‌همتای ۳۵۰ آمپر، امکان تخلیه و شارژ فوق‌العاده سریع بانک باتری لیتیومی و اسیدی را بدون نیاز به ماژول‌های پرخطر ولتاژ بالا فراهم می‌کند.

⚖️ خروجی نامتعادل ۱۰۰٪ فازها

مدیریت هوشمند بارهای سه‌فاز و تک‌فاز؛ با قابلیت انتقال تا ۱۰ کیلووات توان پیوسته روی یک فاز مستقل، پاسخگوی بارهای سنگین تک‌فاز ساختمان در کنار ماشین‌آلات سه‌فاز بدون نیاز به برقراری تعادل دستی است.

☀️ ورودی پنل ۳۲ کیلووات (Dual MPPT)

مجهز به ۲ ردیاب بیشینه توان مستقل با قابلیت پذیرش جریان ورودی ۳۶ آمپر در هر ترکر (سازگار کامل با پنل‌های توان بالای بایفشیال)، ماکزیمم ولتاژ مدار باز ۸۰۰ ولت و راندمان ترکینگ بالای ۹۹ درصد.

🔄 موازی‌سازی تا ۱۰ دستگاه و درگاه ژنراتور

قابلیت کوپلینگ و سنکرون‌سازی هم‌زمان تا ۱۰ اینورتر در مدهای متصل و منفصل از شبکه به همراه درگاه مستقل موتور برق و ژنراتور، با تعریف ۶ بازه زمانی هوشمند جهت مدیریت بهینه تعرفه مصرف برق.

کالبدشکافی مهندسی و تدریس عملکرد Deye SUN-20K-SG05LP3-EU-SM2؛ کلاسی فراتر از یک اینورتر خورشیدی

در اصفهان‌تک، نگاه ما به فناوری انرژی خورشیدی تنها یک تبادل تجاری نیست؛ رسالت ما ارتقای دانش فنی و تدریس مفاهیم زیرساختی برق برای کارفرمایان، مهندسان و کاربران خانگی و صنعتی است. خرید یک اینورتر خورشیدی ۲۰ کیلووات یعنی سپردن شریان حیاتی کارخانه، ویلا یا کارگاه به دست یک هسته پردازشی قدرت. اینورتر Deye 20kW سه‌فاز شاهکاری است که با هوشمندی بی‌مانند، پیچیده‌ترین سناریوهای مدیریت بار، افت ولتاژ، شارژ اضطراری و ناترازی شبکه را ساده و پایدار می‌کند. در ادامه، اجزا، نوآوری‌ها و نقش تک‌تک قابلیت‌های استثنایی این دستگاه را با زبانی ساده و در عین حال کاملاً آکادمیک تدریس خواهیم کرد.

⚖️

فصل ۱: خروجی نامتعادل ۱۰۰٪ (100% Unbalanced Output)؛ نجات بارهای ناهمگون

مفهوم به زبان ساده: در اکثر اینورترهای سه‌فاز سنتی موجود در بازار، فرض بر این است که مصرف هر سه فاز شما دقیقاً برابر است. اگر اینورتر ۱۵ کیلوواتی داشته باشید، روی هر فاز مجازید حداکثر ۵ کیلووات مصرف کنید؛ حال اگر روی فاز اول کولر گازی قدرتمند ۶ کیلوواتی تک‌فاز روشن شود، اینورتر قدیمی بلافاصله ارور خطای اورلود می‌دهد و کل برق ساختمان را قطع می‌کند! حتی اگر فازهای دوم و سوم کاملاً خالی باشند.

نقش اینورتر ۲۰ کیلووات Deye در مدار: اینورتر پیشرفته Deye SUN-20K این قانون محدودکننده را می‌شکند. این دستگاه دارای ویژگی 100% Unbalanced Output است و به شما اجازه می‌دهد تا سقف ۵۰٪ کل توان نامی دستگاه (معادل ۱۰ کیلووات کامل) را صرفاً روی یک فاز تک‌فاز مصرف کنید! فاز اول می‌تواند ۱۰ کیلووات، فاز دوم ۵ کیلووات و فاز سوم ۵ کیلووات مصرف کند و دستگاه بدون کوچک‌ترین افت ولتاژی به کار خود ادامه دهد.

💡 ارزش عملی این ویژگی: در ایران که اغلب مصرف‌کننده‌های بزرگ ویلاها و کارگاه‌ها (اسپلیت‌ها، پمپ‌های تک‌فاز چاه و کوره‌های المنتی) روی یک فاز متمرکز هستند، نیاز به سیم‌کشی مجدد تابلو و هزینه‌های گزاف تعادل بار را کاملاً حذف می‌کند.

Datasheet Ref: 100% Unbalanced Output | Max 50% Rated Power per Phase

🔋

فصل ۲: شاهکار کم‌ولتاژ (LV) با جریان شارژ ۳۵۰ آمپر؛ ایمنی بالا و شارژ پرسرعت

مفهوم به زبان ساده: اغلب اینورترهای سه‌فاز بالای ۱۰ کیلووات در دنیا برای رسیدن به توان‌های بالا، کاربر را مجبور به خرید باتری‌های ولتاژ بالا (High Voltage - 400V) می‌کنند که قیمت باتری، خطرات آتش‌سوزی و پیچیدگی کنترل بسیار وحشتناکی دارند. اما مهندسان Deye در اقدامی انقلابی، توانسته‌اند خروجی ۲۰ کیلووات سه‌فاز پایدار را با همان باتری‌های ایمن و ارزان‌تر ۴۸ ولتی (۴۰ الی ۶۰ ولت Low Voltage) پیاده‌سازی کنند.

چرا جریان ۳۵۰ آمپر یک رکورد جهانی است؟ برای استخراج توان ۲۰ کیلووات از ولتاژ پایین ۴۸ ولت، نیاز به عبور جریان بسیار بالا از مدارات داخلی است. دی‌یای با تعبیه ترانسفورماتور ایزوله باکیفیت و ترانزیستورهای پیشرفته، جریان شارژ و دشارژ را به رکورد ۳۵۰ آمپر (۲ پورت موازی مستقل باتری) رسانده است. یعنی می‌توانید یک بانک باتری لیتیومی یا ژل پرظرفیت را در کمترین زمان ممکن (مثلاً در ساعات آفتاب ظهرگاهی یا ساعات ارزان برق شبکه) فول شارژ کنید.

⚠️ هشدار فنی کابل‌کشی: جریان ۳۵۰ آمپر در کلاس ۴۸ ولت حرارت بالایی تولید می‌کند. استفاده از کابل‌های مسی با سطح مقطع حداقل ۵۰ الی ۷۰ میلی‌متر مربع، پرس کابلشوی استاندارد و فیوز DC متناسب با منحنی شارژ الزامی است. اتصال ضعیف سرکابل‌ها عامل اصلی افت ولتاژ در بار کامل است.

Datasheet Ref: Battery Voltage 40-60V | Max Charge/Discharge 350A

☀️

فصل ۳: درگاه خورشیدی ۳۲ کیلووات با ۲ ردیاب هوشمند (Dual MPPT 36A+36A)

مفهوم به زبان ساده: انرژی تابشی خورشید در طول روز ثابت نیست و جهت زاویه سقف ساختمان‌ها نیز متقارن نیست. سیستم MPPT مانند مغز متفکری است که ولتاژ و جریان تولیدی پنل‌ها را در کسری از ثانیه تنظیم می‌کند تا همواره حداکثر وات ممکن از نور خورشید استخراج شود.

چرا ۲ ردیاب با جریان ۳۶ آمپر اهمیت حیاتی دارند؟ اینورتر SUN-20K دارای ۲ ترکر مستقل MPPT است که هر کدام ۲ استرینگ مجزا (در مجموع ۴ ورودی پنل ۲+۲) می‌پذیرند. جریان نامی هر ترکر ۳۶ آمپر (جریان اتصال کوتاه ۵۴ آمپر) است؛ این یعنی شما می‌توانید جدیدترین نسل پنل‌های خورشیدی پربازده ۵۵۰ تا ۷۰۰ وات بایفشیال (دووجهی) را بدون نگرانی از اشباع جریان به این دستگاه متصل کنید. علاوه بر این، می‌توانید پنل‌های سقف شرقی را به یک MPPT و پنل‌های سقف غربی را به MPPT دوم وصل کنید بدون آنکه سایه‌اندازی روی یکی، بازدهی دیگری را کاهش دهد.

💡 قابلیت Over-Sizing تا ۶۰٪: به جای ۲۰ کیلووات، مجازید تا ۳۲,۰۰۰ وات پنل خورشیدی روی سقف بچینید! این ویژگی تضمین می‌کند حتی در روزهای ابری، بارانی یا زمستان‌های کم‌نور، اینورتر خروجی ۲۰ کیلووات کامل را بدون نیاز به برق شبکه شهری برای شما تامین کند.

Datasheet Ref: Max PV Input 32,000W | MPPT Range 160V-650V | Current 36A+36A

⚡

فصل ۴: پایداری یوپی‌اس واقعی (UPS) با توان سرج ۴۰ کیلووات

مفهوم به زبان ساده: وسایل دارای الکتروموتور مانند پمپ آب چاه، کمپرسورهای صنعتی، چیلرها و بالابرها، هنگام استارت اولیه به جریانی معادل ۲ تا ۳ برابر توان کارکرد دائم خود نیاز دارند (Surge Power). اینورترهای ضعیف در این لحظه دچار افت ولتاژ شده و ریست می‌شوند.

عملکرد شکست‌ناپذیر SUN-20K: این دستگاه قادر است به مدت ۱۰ ثانیه کامل، ۲ برابر توان نامی یعنی ۴۰,۰۰۰ وات (۴۰kW) توان پیک لحظه‌ای تحویل دهد؛ به این ترتیب سنگین‌ترین الکتروموتورها و بارهای سلفی به نرمی و بدون نوسان روشن می‌شوند. همچنین زمان سوئیچ بین حالت برق شهر و مد باتری/خورشیدی کمتر از ۴ تا ۱۰ میلی‌ثانیه است، یعنی تجهیزات حساس شبکه، سرورها و سیستم‌های حفاظتی کوچک‌ترین خاموشی یا افت ولتاژی احساس نخواهند کرد.

💡 کاربرد در صنایع و مزارع: اگر کارگاهی دارید که دارای دستگاه CNC، پمپ شناور کشاورزی یا یخچال‌های بزرگ نگهداری مواد غذایی است، خیالتان راحت باشد که در اوج خاموشی‌های تابستان، سیستم به شکل نامحسوس روی باتری سوییچ می‌کند.

Datasheet Ref: Peak Power 2 times of rated power (10s) | Off-grid Switching < 10ms

🔄

فصل ۵: پورت هوشمند هوشمند ژنراتور و مدیریت تعرفه مصرف (Time of Use)

مفهوم به زبان ساده: یک اینورتر خورشیدی هوشمند فقط مصرف‌کننده برق نیست، بلکه مدیر مالی و انرژی خانه یا کارخانه شماست. مدل ۲۰ کیلووات دی‌یای به یک درگاه چندمنظوره اختصاصی موسوم به Smart Load / Generator Port مجهز است. این پورت می‌تواند مستقیماً به دیزل ژنراتور وصل شود و با رله فرمان، استارت خودکار (Auto Start) موتور برق را صادر کند.

منطق تعریف ۶ بازه زمانی (Time of Use): شما می‌توانید روی ال‌سی‌دی لمسی دستگاه تنظیم کنید که: «در ساعات پیک بار که برق گران است، مصرف از باتری و خورشید تامین شود؛ در ساعات کم‌باری نیمه‌شب که تعرفه ارزان است، باتری‌ها با تخفیف شبکه شارژ شوند و در صورت تمام شدن باتری و قطعی طولانی شبکه، اینورتر خودکار ژنراتور را روشن کند و پس از پر شدن باتری، آن را خاموش نماید.»

💡 خروجی بار هوشمند (Smart Load): همچنین می‌توانید این پورت را طوری برنامه‌ریزی کنید که هر زمان پنل‌ها برق مازاد بر نیاز خانه و باتری تولید کردند، پورت فعال شده و برق رایگان را به گرمکن استخر، شارژر خودروی برقی یا پمپ‌های آبیاری بفرستد تا حتی یک وات انرژی هدر نرود!

Datasheet Ref: 6 Time Periods for Battery Charge/Discharge | Diesel Generator Support

🛡️

فصل ۶: مقیاس‌پذیری عظیم تا ۲۰۰ کیلووات و امنیت حداکثری صنعتی (AFCI & IP65)

مفهوم به زبان ساده: اگر در آینده خط تولید شما توسعه یافت یا وسعت مجتمع افزایش پیدا کرد، نیازی نیست اینورتر را تعویض کنید! معماری ماژولار Deye امکان سنکرون‌سازی و موازی‌سازی (Paralleling) همزمان تا ۱۰ دستگاه را فراهم می‌کند. یعنی می‌توانید توان مجموعه را از ۲۰ کیلووات تا سقف خیره‌کننده ۲۰۰ کیلووات سه‌فاز به سادگی اضافه کردن کابل دیتا شبکه توسعه دهید.

امنیت بالاتر از استاندارد با AFCI و IP65: بالاترین خطری که نیروگاه‌های خورشیدی را تهدید می‌کند، جرقه و قوس الکتریکی DC ناشی از فرسودگی کابل‌هاست. اینورتر ۲۰ کیلووات دی‌یای مجهز به فناوری AFCI (Arc Fault Circuit Interrupter) است که با استفاده از الگوریتم هوش مصنوعی، کوچک‌ترین قوس یا جرقه الکتریکی در مدار استرینگ‌ها را در کمتر از ۱۰۰ میلی‌ثانیه شناسایی و مدار را قطع می‌کند تا از خطر آتش‌سوزی جلوگیری شود. همچنین بدنه با استاندارد آب‌بندی IP65 و مقاومت در برابر پاشش مستقیم آب و گردوغبار شدید صنعتی ایزوله شده است.

⚠️ نکته نظارتی مهندسی اصفهان‌تک: در سناریوهای پارالل چند دستگاه، حتماً طول کابل‌های تغذیه AC و لینک‌های ارتباطی CAN/RS485 را هم‌اندازه نگه دارید تا امپدانس خطوط متقارن باقی بماند و جریان گردشی بین دستگاه‌ها به صفر برسد.

Datasheet Ref: Max 10 pcs Parallel | Integrated AFCI & DC Disconnect | IP65 Ingress Protection

📚 پایگاه دانش و دایرةالمعارف فنی

سوالات متداول و پاسخ‌های تخصصی به چالش‌های Deye SUN-20K-SG05LP3-EU-SM2

پاسخ به کلیدی‌ترین ابهامات فنی در طراحی بانک باتری، چیدمان استرینگ‌های خورشیدی، تابلوی حفاظت، سنکرون‌سازی و سناریوهای بار سنگین صنعتی بر اساس دیتاشیت و استانداردهای روز مهندسی خورشیدی.

۱ خروجی نامتعادل ۱۰۰٪ (100% Unbalanced Output) در این مدل دقیقاً چطور کار می‌کند و چقدر توان تک‌فاز می‌دهد؟

در اینورترهای سه‌فاز متداول، توان بین فازها تقسیم مساوی می‌شود (مثلاً ۶.۶ کیلووات به ازای هر فاز برای دستگاه ۲۰ کیلووات). اما مدل SUN-20K-SG05LP3-EU-SM2 از قابلیت 100% Unbalanced Output پشتیبانی می‌کند و به شما اجازه می‌دهد تا سقف ۵۰٪ توان نامی دستگاه (معادل ۱۰ کیلووات پیوسته) را تنها روی یک فاز مستقل زیر بار ببرید.

به عنوان مثال، می‌توانید روی فاز R یک چیلر تک‌فاز ۹ کیلوواتی، روی فاز S یک مصرف‌کننده ۵ کیلوواتی و روی فاز T یک بار ۶ کیلوواتی قرار دهید؛ دستگاه بدون ایجاد عدم تعادل ولتاژ، خطای اورلود یا تریپ به کارکرد بی‌نقص خود ادامه می‌دهد.

💡 مزیت مهندسی: این ویژگی نیاز به تغییر و جابه‌جایی پرهزینه سیم‌کشی تابلوهای تک‌فاز ساختمان برای ایجاد توازن فاز را کاملاً مرتفع می‌سازد.

۲ جریان شارژ و دشارژ ۳۵۰ آمپر در کلاس باتری ۴۸ ولت چه معنایی دارد و چرا پورت باتری دوگانه طراحی شده است؟

برای تولید توان ۲۰ کیلووات روی مدار ۴۸ ولت، شدت جریان عبوری از مدار باتری بسیار بالا خواهد بود (بیش از ۳۰۰ آمپر). کمپانی Deye با تجهیز اینورتر به ۲ ورودی مستقل باتری (Battery Input 2)، جریان کل ۳۵۰ آمپر را در مدار تقسیم می‌کند.

این ظرفیت جریان عظیم به شما اجازه می‌دهد یک بانک باتری بزرگ لیتیومی (مثلاً ۳۰ تا ۴۰ کیلووات ساعت) را ظرف کمتر از ۲ ساعت به‌طور کامل شارژ یا با حداکثر توان دشارژ نمایید؛ بدون آنکه کانکتورها و کابل‌ها دچار داغی مفرط شوند.

⚠️ هشدار فنی کابل‌کشی باتری: به دلیل جریان ۳۵۰ آمپر، باید از هر دو جفت ترمینال باتری اینورتر با کابل‌های مسی حداقل سایز ۵۰ یا ۷۰ میلی‌متر مربع استفاده شود. استفاده از یک پورت منفرد برای کل جریان مجاز نیست.

۳ حداقل و حداکثر بانک باتری مناسب برای اینورتر ۲۰ کیلووات Deye چقدر است؟ (جدول راهنمای محاسباتی)

برای بهره‌برداری مطمئن از توان خروجی، ظرفیت بانک باتری (۴۸ ولت) باید متناسب با پیک بار مصرفی انتخاب شود:

سطح سناریو	حداقل ظرفیت باتری (Ah / kWh)	نوع باتری پیشنهادی	حداکثر توان دشارژ مداوم	مدت زمان تقریبی بک‌آپ
حداقل کارکرد (پایه)	200Ah / ~10 kWh	LiFePO4 (BMS CAN)	~9 kW	۱ ساعت در بار کامل ۹ کیلووات
استاندارد کارگاهی / تجاری	400Ah / ~20 kWh	LiFePO4 ماژولار	18 kW	۲ ساعت در بار ۱۰ کیلووات
حداکثر بازدهی صنعتی (پروژه کامل)	600Ah - 800Ah / ~30-40 kWh	LiFePO4 رک‌مونت / وال‌مونت	20 kW (پیوسته کامل)	۳ الی ۴ ساعت در بار مداوم ۱۰ کیلووات

سطح سناریو: حداقل کارکرد (پایه)

ظرفیت باتری:200Ah / ~10 kWh

نوع باتری:LiFePO4 (BMS CAN)

توان دشارژ:~9 kW

مدت بک‌آپ:1h @ 9kW Load

سطح سناریو: استاندارد کارگاهی / تجاری

ظرفیت باتری:400Ah / ~20 kWh

نوع باتری:LiFePO4 ماژولار

توان دشارژ:18 kW

مدت بک‌آپ:2h @ 10kW Load

سطح سناریو: حداکثر بازدهی صنعتی

ظرفیت باتری:600-800Ah / ~30-40 kWh

نوع باتری:LiFePO4 رک‌مونت

توان دشارژ:20 kW Full Continuous

مدت بک‌آپ:3-4h @ 10kW Load

💡 نکته باتری‌های اسیدی/ژل: این اینورتر از باتری‌های Lead-Acid نیز پشتیبانی می‌کند، اما با توجه به جریان بالای شارژ، انتخاب باتری لیتیومی با ارتباط هوشمند BMS (از طریق پورت CAN/RS485) بهترین راندمان و طول عمر را فراهم می‌آورد.

۴ آرایش و چینش استرینگ پنل‌های خورشیدی (PV Sizing) در این مدل چگونه باید محاسبه شود؟

اینورتر SUN-20K دارای ۲ ردیاب مستقل Dual MPPT با تعداد ۲+۲ ورودی رشته (String) است. مشخصات بحرانی ورودی فتوولتائیک به شرح زیر است:

• حداکثر توان قابل دسترسی PV (Max PV Access Power): ۴۰,۰۰۰ وات (توان ورودی نامی ۳۲,۰۰۰ وات)
• محدوده ولتاژ MPPT: ۱۶۰ تا ۶۵۰ ولت (ولتاژ استارت ۱۶۰ ولت)
• حداکثر ولتاژ مدار باز (Max Voc): ۸۰۰ ولت DC
• حداکثر جریان کاری هر ترکر: ۳۶ آمپر (جریان اتصال کوتاه ۵۴ آمپر)

💡 فرمول طلایی استرینگ‌بندی با پنل‌های ۵۵۰ وات (Voc ≈ 50V, Imp ≈ 13A):
بهترین ترکیب، اتصال استرینگ‌های ۱۰ تا ۱۲ عددی پنل به‌صورت سری است که ولتاژ کاری حدود ۴۰۰ تا ۵۰۰ ولت (دقیقاً در نقطه اوج بازدهی ردیاب) ایجاد می‌کند. روی هر MPPT می‌توانید ۲ استرینگ موازی (مجموعاً ۴ استرینگ روی کل دستگاه) متصل نمایید که به راحتی تا ۴۴ الی ۴۸ عدد پنل ۵۵۰ وات (بیش از ۲۶ کیلووات پنل) را مدیریت می‌کند.

۵ آیا جریان ورودی ۳۶ آمپر در هر MPPT برای پنل‌های نسل جدید ۵۵۰ تا ۷۰۰ وات بایفشیال (Bifacial) کافی است؟

کاملاً و فراتر از استاندارد! پنل‌های بزرگ امروزی با سلول‌های ۲۱۰ میلی‌متری و فناوری دووجهی (Bifacial) در حالت بیشینه تولید، جریانی در حدود ۱۳ الی ۱۷ آمپر تولید می‌کنند.

بسیاری از اینورترهای بازار محدودیت جریان ۲۶ یا ۳۰ آمپر دارند و هنگام موازی کردن ۲ استرینگ دچار پدیده افت توان بر اثر اشباع جریان (Clipping) می‌شوند. اما پشتیبانی Deye SUN-20K از جریان کاری ۳۶ آمپر (و جریان اتصال کوتاه ۵۴ آمپر) به ازای هر MPPT این تضمین را می‌دهد که حتی دو استرینگ کامل از قوی‌ترین پنل‌های ۷۰۰ واتی بایفشیال با ضریب تابش پشت پنل نیز بدون افت راندمان وارد اینورتر شوند.

۶ توان سرج (Peak Power) ۴۰ کیلووات به مدت ۱۰ ثانیه چه نقشی در راه‌اندازی بارهای موتوری دارد؟

الکتروموتورهای سه‌فاز و تک‌فاز (پمپ‌های آب چاه کشاورزی، بالابرها، چیلرها و کمپرسورهای باد) در لحظه استارت به جریانی معادل ۲ تا ۳ برابر جریان نامی نیاز دارند.

طبق دیتاشیت، خروجی آف‌گرید این اینورتر می‌تواند به مدت ۱۰ ثانیه مداوم، توانی معادل ۲ برابر توان نامی (۴۰,۰۰۰ ولت‌آمپر / ۴۰kW) تحویل دهد. این بازه زمانی ۱۰ ثانیه‌ای اجازه می‌دهد روتور موتورهای سنگین شتاب گرفته و به دور نامی برسد؛ بدون آنکه اینورتر خطای اضافه‌بار داده یا جریان را قطع کند.

۷ چرا استفاده از تابلوی حفاظت استاندارد (AC & DC Protection Box) برای این اینورتر حیاتی است؟

اگرچه اینورتر به حفاظت‌های داخلی از جمله سرج ارستر Type II در بخش DC و AC و کلید DC مجهز است، اما با توجه به توان بالای ۲۰ کیلووات، اجرای تابلوی مجزای حفاظت بیرونی طبق استاندارد نظام مهندسی و توانیر الزامی است:

۱. بخش ورودی DC پنل‌ها: تعبیه فیوزهای مینیاتوری استوانه‌ای مخصوص خورشیدی (۱۰۰۰ ولت ۱۵ تا ۲۰ آمپر) به همراه کلید ایزولاتور بیرونی.
۲. بخش خروجی AC و ورودی شبکه: استفاده از کلید اتوماتیک MCCB یا مینیاتوری MCB سه‌فاز متناسب (سایز ۴۰ تا ۶۳ آمپر) و محافظ جان (RCD نوع B یا A).
۳. بخش باتری: کلید فیوز تیغه‌ای DC (سایز ۲۰۰ تا ۲۵۰ آمپر به ازای هر ورودی باتری) برای محافظت از خطوط در برابر اتصال کوتاه احتمالی.

⚠️ نکته ایمنی: تابلوی حفاظت مجزا امکان ایزولاسیون کامل و ایمن دستگاه جهت سرویس دوره‌ای را بدون قطعی برق ساختمان فراهم می‌سازد.

۸ پورت چندمنظوره هوشمند (Smart Load / Generator Port) چگونه کنترل دیزل ژنراتور را انجام می‌دهد؟

اینورتر Deye دارای یک پورت سخت‌افزاری کمکی (AUX / GEN) است که ۳ مد کاری مجزا را در اختیار نصاب قرار می‌دهد:

• حالت ژنراتور (Generator Input): اتصال مستقیم خروجی دیزل ژنراتور سه‌فاز به اینورتر. دستگاه دارای پورت رله خشک (Dry Contact) برای صدور فرمان استارت خودکار ژنراتور است و توان ژنراتور را برای شارژ باتری و تأمین مصرف‌کننده‌ها سنکرون می‌کند.
• حالت بار هوشمند (Smart Load): تغذیه مصرف‌کننده‌های غیراضطراری (مانند گرمکن استخر یا چاه آب) صرفاً در زمان‌هایی که تولید خورشید بیش از نیاز ساختمان و باتری است.
• حالت میکرو اینورتر (Micro-inverter / AC Couple): اتصال اینورترهای On-Grid موجود در محل به این پورت جهت افزایش توان تولیدی.

۹ تنظیمات ۶ بازه زمانی (6 Time Periods) چگونه هزینه‌های برق را در ساعات اوج بار کاهش می‌دهد؟

قابلیت Time of Use (TOU) به شما اجازه می‌دهد شبانه‌روز را به ۶ بازه مستقل با درصد شارژ باتری (SOC) و توان مشخص تقسیم کنید:

• بازه ۱ (پیک مصرف شبانه ۱۹ تا ۲۳): شبکه برق گران است؛ اینورتر مصرف ساختمان را کاملاً از انرژی ذخیره شده در باتری و خورشید تامین می‌کند و خرید از شبکه را به صفر می‌رساند.
• بازه ۲ (کم‌باری شبانه ۲۳ تا ۶ صبح): نرخ برق ارزان است؛ در صورت افت باتری، سیستم با توان تنظیم‌شده باتری را از شبکه شارژ می‌کند تا برای صبح آماده باشد.
• بازه ۳ (ساعات روز): اولویت مصرف با پنل خورشیدی، سپس شارژ باتری و در نهایت صادرات یا قطع تبادل با شبکه.

۱۰ نحوه اتصال موازی (Paralleling) تا ۱۰ دستگاه چگونه است و حداکثر چه ظرفیتی به دست می‌آید؟

این سری از اینورترهای Deye تا ۱۰ دستگاه موازی (On-Grid و Off-Grid) را پشتیبانی می‌کنند. از اتصال موازی ۱۰ دستگاه اینورتر ۲۰ کیلووات، می‌توان به ظرفیت نامی تجمعی ۲۰۰ کیلووات سه‌فاز دست یافت.

ارتباط بین اینورترها از طریق کابل‌های شبکه اترنت و پورت‌های موازی Master/Slave برقرار می‌شود و تمامی دستگاه‌ها شکل موج AC، فازورها و شارژ باتری‌ها را به‌صورت میکروثانیه‌ای همگام می‌کنند.

⚠️ شرط حیاتی پارالل: طول و مقطع کابل‌های ورودی و خروجی AC تمام دستگاه‌ها تا شینه (Busbar) توزیع باید دقیقاً برابر باشد تا تقسیم جریان یکنواخت صورت گیرد.

۱۱ فناوری تشخیص جرقه AFCI چیست و چگونه از خطر آتش‌سوزی در استرینگ‌های خورشیدی جلوگیری می‌کند؟

قوس الکتریکی DC (Arc Fault) ناشی از شل بودن اتصالات MC4 یا آسیب فیزیکی به کابل‌های خورشیدی، عامل شماره یک آتش‌سوزی در نیروگاه‌های خورشیدی است؛ زیرا ولتاژ DC بر خلاف برق متناوب AC نقطه صفر ولتاژ ندارد و قوس خاموش نمی‌شود.

فناوری AFCI یکپارچه در اینورتر Deye با آنالیز فرکانسی شکل موج جریان، نویز مشخصه جرقه را در کسری از ثانیه شناسایی کرده و مدار استرینگ را قطع می‌کند تا احتمال هرگونه شعله‌وری و آتش‌سوزی به صفر برسد.

۱۲ سیستم خنک‌کاری اینورتر به چه شکل است و دمای محیطی چه تاثیری بر توان خروجی دارد؟

اینورتر SUN-20K دارای سیستم خنک‌کاری هوشمند با فن دور متغیر (Intelligent Fan Cooling) با درجه حفاظت بدنه IP65 است. نویز صوتی دستگاه کمتر از ۶۰ دسی‌بل بوده و در بازه دمایی گسترده ۴۵- تا ۶۰+ درجه سانتی‌گراد کارایی دارد.

💡 نکته افت توان حرارتی (Derating): عملکرد پیوسته و ۱۰۰٪ توان تا دمای محیطی ۴۵ درجه سانتی‌گراد تضمین شده است؛ در دماهای بالاتر از ۴۵ درجه، سیستم کنترل هوشمند داخلی جهت محافظت از قطعات الکترونیک قدرت، توان را به‌صورت کنترل‌شده کاهش می‌دهد (Derating >45°C). لذا نصب در سایه و دارای تهویه مناسب قویاً توصیه می‌شود.

۱۳ مانیتورینگ و نظارت از راه دور دستگاه چگونه راه‌اندازی می‌شود؟

اینورتر مجهز به دانگل ارتباطی بی‌سیم (Wi-Fi/GPRS/LAN) است که اطلاعات لحظه‌ای تولید پنل‌ها، شارژ/دشارژ باتری، مصرف بارها و وضعیت شبکه را به سرور ابری Deye Cloud ارسال می‌کند.

کاربران می‌توانند از طریق اپلیکیشن موبایل (اندروید و iOS) یا پورتال وب، نمودارهای توان و راندمان را مشاهده کرده و حتی پارامترهای کاری اینورتر و به‌روزرسانی فریمور (Firmware Update) را از راه دور بدون نیاز به حضور فیزیکی انجام دهند.

۱۴ آیا می‌توان اینورتر Deye را به نیروگاه‌های خورشیدی متصل به شبکه موجود (On-Grid Retrofit) اضافه کرد؟

بله؛ با استفاده از قابلیت AC Couple to retrofit exist solar system، نیازی به دستکاری یا تعویض اینورترهای On-Grid قبلی نیروگاه وجود ندارد.

اینورتر هیبرید ۲۰ کیلووات Deye در مدار قرار می‌گیرد و توان تولیدی اینورترهای قدیمی را در زمان آفتاب برای شارژ بانک باتری هدایت می‌کند. در صورت قطع شبکه شهری، اینورتر Deye یک شبکه محلی سنکرون ایجاد کرده تا اینورترهای متصل به شبکه همچنان به کار خود ادامه دهند و کل مجموعه در حالت خاموشی سراسری برق‌دار بماند.

۱۵ تفاوت اصلی مدل ۲۰ کیلووات سری SG05 با مدل‌های قدیمی‌تر بازار در چیست؟

سه تمایز ساختاری اصلی این مدل را نسبت به اینورترهای متداول بازار متمایز می‌سازد:

۱. دستیابی به توان ۲۰ کیلووات روی باتری کم‌ولتاژ (LV 48V): در حالی که سایر برندها برای توان‌های بالای ۱۰ کیلووات کاربر را به پلتفرم‌های پرخطر و گران‌قیمت ولتاژ بالا (HV) محدود می‌کنند.
۲. پذیرش جریان ورودی ۳۶ آمپر در هر ردیاب MPPT: سازگاری ۱۰۰٪ با پنل‌های نسل جدید پربازده سلول بزرگ بدون تلفات اشباع جریان.
۳. خروجی نامتعادل ۱۰۰٪ با سقف ۵۰٪ توان در یک فاز: امکان برداشت تا ۱۰ کیلووات توان پیوسته روی تنها یک فاز تک‌فاز جهت راه‌اندازی بارهای سنگین مسکونی و کارگاهی.

🛒 مشاوره تخصصی در اصفهان‌تک: کارشناسان فنی اصفهان‌تک آماده محاسبه دقیق استرینگ‌ها، بارسنجی و پیکربندی اختصاصی سیستم هیبرید Deye متناسب با نیاز پروژه شما هستند.

⚡ تحلیل کالبدشکافی اصفهان‌تک

چرا Deye SUN-20K استاندارد اینورترهای هیبرید را شکست؟

تا پیش از ورود سری SG05 دیه، تصوری در دنیای مهندسی خورشیدی وجود داشت که «تولید توان ۲۰ کیلووات پیوسته تنها با باتری‌های پرریسک ولتاژ بالا (HV) ممکن است». اینورتر SUN-20K-SG05LP3-EU-SM2 با شکستن این مرز سنتی، جریان شارژ ۳۵۰ آمپر روی باتری‌های ۴۸ ولت ایمن و توان هجومی ۴۰ کیلووات را برای اولین بار در اختیار پروژه‌های سنگین قرار داده است.

20,000 W توان نامی سه‌فاز پیوسته

350 A جریان شارژ/دشارژ باتری (2 ورودی)

40,000 W توان سرج استارت موتور (10 ثانیه)

10 kW (50%) حداکثر برداشت توان روی یک فاز

۳ چالش بزرگ نیروگاه‌های هیبرید که در مدل ۲۰ کیلووات حل شده است

تغذیه بارهای تک‌فاز فوق سنگین با خروجی ۱۰۰٪ نامتقارن

در عموم ساختمان‌ها، ویلاها و کارگاه‌ها بارهای سه‌فاز و تک‌فاز مخلوط هستند. اینورترهای متداول اگر روی یک فاز بیش از ۶.۶ کیلووات بارگذاری شوند تریپ می‌دهند. اما Deye SUN-20K به شما اجازه می‌دهد تا سقف ۱۰ کیلووات توان پیوسته (۵۰٪ کل ظرفیت اینورتر) را تنها از یک فاز خروجی بگیرید؛ بدون آنکه دو فاز دیگر دچار افت ولتاژ شوند.

مزیت میدانی: روشن کردن همزمان چیلرهای خانگی تک‌فاز پرمصرف، پمپ‌ها و تجهیزات آشپزخانه صنعتی بدون نیاز به تغییر تابلو برق.

استارت بدون لرزش بارهای موتوری با توان سرج ۴۰ کیلووات

پمپ‌های چاه آب عمیق، کمپرسورهای باد صنعتی، آسانسورها و دستگاه‌های تراشکاری در لحظه استارت شوک جریانی شدیدی وارد می‌کنند. توان ضربه‌ای ۲ برابر توان نامی (۴۰,۰۰۰ ولت‌آمپر) به مدت ۱۰ ثانیه کامل این اطمینان را می‌دهد که الکتروموتورهای سنگین بدون افت دور یا خاموش شدن کلیدهای حفاظتی زیر بار بروند.

پذیرش ۳۲ تا ۴۰ کیلووات پنل خورشیدی با دوال MPPT توان ۳۶ آمپر

برخلاف مدل‌های ضعیف‌تر بازار که جریان ورودی آنها محدود به ۲۶ آمپر است، اینورتر SUN-20K با جریان کاری ۳۶ آمپر و جریان اتصال کوتاه ۵۴ آمپر روی هر ترکر، با جدیدترین پنل‌های خورشیدی دووجهی (Bifacial) بالای ۶۵۰ وات کاملاً سازگار است و هیچ‌گونه تلفات اشباع جریانی (Clipping) ندارد.

مهندسی استرینگ: امکان اتصال تا ۴ استرینگ موازی (۴۴ الی ۵۰ پنل) بدون داغی ترمینال‌های ورودی MC4.

انقلاب باتری ۴۸ ولت (LV) در توان ۲۰ کیلووات؛ مقایسه رو در رو

مقایسه ۱: هزینه ورود و حداقل ظرفیت اولیه بانک باتری

معماری Deye SUN-20K (ولتاژ پایین ۴۸ ولت)

امکان راه‌اندازی نیروگاه با یک یا دو پک باتری لیتیومی ۴۸ ولت استاندارد (۱۰ الی ۲۰ کیلووات‌ساعت)؛ بدون اجبار به خرید پک‌های گران‌قیمت اضافه.

اینورترهای ۲۰ کیلووات رقیب (High Voltage ۲۰۰-۸۰۰V)

اجبار به اتصال سری حداقل ۶ تا ۸ ماژول باتری اختصاصی همراه با یونیت گران‌قیمت HV-Box جهت رسیدن به حداقل ولتاژ کاری اینورتر.

مقایسه ۲: ایمنی در محیط مسکونی و صنعتی (DC Arc & Electrocution)

معماری Deye SUN-20K (ولتاژ پایین ۴۸ ولت)

ولتاژ خط باتری ۴۰ تا ۶۰ ولت مستقیم (کلاس فوق‌ایمن SELV). هنگام آچارکشی، سرویس‌های دوره‌ای یا خطای انسانی، هیچ خطر شوک الکتریکی مرگ‌بار وجود ندارد.

اینورترهای ۲۰ کیلووات رقیب (High Voltage ۲۰۰-۸۰۰V)

ولتاژ DC کشنده در سطح ۴۰۰ تا ۶۰۰ ولت که هرگونه آسیب دیدگی کابل‌ها ریسک آتش‌سوزی با قوس الکتریکی پایدار را به شدت بالا می‌برد.

مقایسه ۳: سرعت شارژ با دو پورت باتری و جریان ۳۵۰ آمپر

معماری Deye SUN-20K (ولتاژ پایین ۴۸ ولت)

شارژ و دشارژ کامل یک بانک باتری ۳۵ کیلووات‌ساعتی ظرف ۲ ساعت؛ انتقال ۳۵۰ آمپر روی ۲ جفت ترمینال مجزا بدون داغ شدن خطوط باتری.

اینورترهای ۲۰ کیلووات رقیب (High Voltage ۲۰۰-۸۰۰V)

محدودیت نرخ دشارژ به جریان‌های پایین (۳۰ تا ۵۰ آمپر) که در صورت خرابی یک سلول سری، کل بانک باتری خاموش و از کار می‌افتد.

مقایسه ۴: توسعه‌پذیری پروژه و مقیاس‌پذیری نیروگاه

معماری Deye SUN-20K (ولتاژ پایین ۴۸ ولت)

امکان موازی‌سازی تا ۱۰ دستگاه اینورتر برای دستیابی به توان ۲۰۰ کیلووات و اضافه کردن پک‌های باتری جدید در هر زمان با پروتکل باز BMS.

اینورترهای ۲۰ کیلووات رقیب (High Voltage ۲۰۰-۸۰۰V)

انحصار کامل برند (Vendor Lock-in) و عدم امکان اضافه کردن ماژول‌های باتری جدید به استک‌های ولتاژ بالای فرسوده قدیمی.

نتیجه‌گیری کارشناسی مهندسین اصفهان‌تک:

مدل Deye SUN-20K-SG05LP3-EU-SM2 انتخاب اول پروژه‌هایی است که حاضر نیستند برای توان‌های بالا، امنیت و آزادی عمل سیستم خود را فدای پلتفرم‌های پرهزینه های‌ولتاژ کنند. ترکیب توان پیوسته ۲۰ کیلووات، سرج ۴۰ کیلووات، جریان ۳۵۰ آمپر باتری و خروجی نامتعادل ۱۰ کیلووات روی هر فاز، این دستگاه را به قدرتمندترین و مطمئن‌ترین هاب انرژی هیبرید در بازار ایران تبدیل کرده است.

محاسبات مهندسی و پیکربندی میدانی

اینورتر ۲۰ کیلووات Deye در عمل: ۴ سناریوی صنعتی و سنگین

ترکیب واقعی آرایه خورشیدی و بانک باتری ۴۸ ولت برای مدل SUN-20K-SG05LP3-EU-SM2

مزارع / باغات اطراف اصفهان، شیراز و کرمان

راه‌اندازی مستقیم الکتروموتور چاه آب عمیق در مناطقی که قطعی برق شبکه در فصل آبیاری تابستان موجب خشک شدن درختان می‌شود. توان سرج ۴۰ کیلوواتی اینورتر شوک استارت اولیه موتورهای سنگین را بدون ریست پایداری جذب می‌کند.

تجهیزات زیر بار: پمپ شناور ۳ فاز ۱۵ الی ۲۰ اسب (۱۱ تا ۱۵ کیلووات)، سیستم آبیاری قطره‌ای و روشنایی کامل مجموعه کشاورزی.

آرایه پنل خورشیدی پیشنهادی: ۴۴ تا ۵۰ عدد پنل ۵۵۰ تا ۶۵۰ وات (حدود ۲۶ الی ۳۰ کیلووات پیک) روی ۲ ترکر MPPT مستقل (جریان ۳۶A هر ترکر).

بانک باتری ۴۸ ولت پیشنهادی: ۳ تا ۴ استک لیتیومی ۱۰ کیلووات‌ساعت (۳۰ الی ۴۰ کیلووات‌ساعت ذخیره) جهت آبیاری در ساعات پس از غروب آفتاب.

برتری ۲۰ کیلووات Deye: تحمل استارت شوک‌آور پمپ‌های چاه آب تا ۴۰,۰۰۰ ولت‌آمپر به مدت ۱۰ ثانیه کامل و عدم نیاز به سافت‌استارتر جداگانه در اکثر پروژه‌ها.

لواسان / کردان / باغ‌شهرهای VIP

تأمین برق صددرصد بی‌وقفه برای عمارت‌هایی با تجهیزات سرمایشی سنگین و بارهای تک‌فاز ناهمگون. اینورتر اجازه می‌دهد تا ۱۰ کیلووات توان پیوسته تنها از یک فاز گرفته شود، بدون اینکه فازهای دیگر دچار ناپایداری ولتاژ شوند.

تجهیزات زیر بار: چیلر تراکمی ۳ فاز یا ۴ دستگاه کولر گازی ۳۶ هزار تک‌فاز، پمپ تصفیه و گرمایش استخر، شارژر خودروی برقی (۷kW) و سیستم‌های هوشمند BMS.

آرایه پنل خورشیدی پیشنهادی: ۳۶ تا ۴۲ عدد پنل خورشیدی ۶۰۰ وات دووجهی (Bifacial) معادل ۲۵ تا ۳۰ کیلووات ورودی DC.

بانک باتری ۴۸ ولت پیشنهادی: ۴ تا ۶ پک باتری لیتیومی ۴۸V 200Ah (۴۰ الی ۶۰ کیلووات‌ساعت) با بهره‌گیری از جریان شارژ ۳۵0 آمپر جهت شارژ سریع ۲ ساعته.

برتری ۲۰ کیلووات Deye: خروجی ۱۰۰٪ نامتقارن (Unbalanced Output) تا ۱۰kW روی یک فاز؛ روشن کردن همزمان شارژر خودروی برقی تک‌فاز و اسپلیت‌ها بدون خاموشی.

شهرک‌های صنعتی و کارگاه‌های نیمه‌صنعتی

جلوگیری از ضرر و زیان توقف خط تولید در شهرک‌های صنعتی. پورت اختصاصی ژنراتور به اینورتر اجازه می‌دهد در صورت قطعی طولانی شبکه و خالی شدن باتری‌ها، دیزل‌ژنراتور را خودکار روشن و پس از شارژ، خاموش کند.

تجهیزات زیر بار: ۲ دستگاه CNC فلز/چوب، کمپرسور باد ۱۰ اسب ۳ فاز، دستگاه‌های تزریق پلاستیک کوچک، اداری و روشنایی سوله.

آرایه پنل خورشیدی پیشنهادی: ۴۸ تا ۵۲ عدد پنل ۵۵۰ وات (تکمیل ظرفیت ۳۲ کیلووات ورودی DC اینورتر برای حداکثر تولید روزانه).

بانک باتری ۴۸ ولت پیشنهادی: ۴ تا ۵ ماژول ۱۵ کیلووات‌ساعتی (۵۰ الی ۷۵ کیلووات‌ساعت) جهت پوشش کامل یک شیفت کاری در قطعی برق.

برتری ۲۰ کیلووات Deye: مدیریت هوشمند پورت GEN/AUX با فرمان Dry Contact جهت اتوماسیون کامل دیزل‌ژنراتور و کاهش ۵۰ درصدی مصرف سوخت دیزل.

مجتمع‌های مسکونی بالای ۱۵ واحد / مراکز درمانی

جایگزینی دیزل‌ژنراتورهای آلاینده با نیروگاه هیبرید کاملاً بی‌صدا. سوئیچینگ کمتر از ۴ میلی‌ثانیه‌ای (UPS Grade) مانع از خاموش شدن دستگاه‌های پزشکی حساس، سرورها و آسانسور برج می‌شود.

تجهیزات زیر بار: موتور آسانسور ۳ فاز تا ۱۱ کیلووات (۱۳ اسب)، بوسترپمپ‌های آبرسانی ساختمان، سرورهای داده و روشنایی کل مشاعات.

آرایه پنل خورشیدی پیشنهادی: ۳۰ تا ۳۶ عدد پنل ۵۵۰ وات روی پشت‌بام (۱۶ الی ۲۰ کیلووات جهت صفر کردن هزینه برق مشاعات).

بانک باتری ۴۸ ولت پیشنهادی: ۳ تا ۴ پک باتری ۴۸V 200Ah (۳۰ الی ۴۰ کیلووات‌ساعت) برای تامین برق آسانسور و پمپ‌ها طی ۴ تا ۶ ساعت قطعی.

برتری ۲۰ کیلووات Deye: قابلیت موازی‌سازی تا ۱۰ دستگاه اینورتر ۲۰ کیلووات (رسیدن به توان نامی ۲۰۰kW) برای برج‌ها و مجتمع‌های تجاری بزرگتر در آینده.

نیاز به محاسبه دقیق بار سنگین یا تخصیص فازها برای پروژه ۲۰ کیلووات خود دارید؟
تیم مهندسی اصفهان‌تک با شبیه‌سازی دقیق جریان شارژ باتری و استرینگ‌بندی پنل‌ها، بهترین چیدمان را قبل از خرید طراحی می‌کند.

دسترسی به اسناد فنی و استانداردها

دانلود کاتالوگ و دیتاشیت اینورتر Deye 20KW

جهت بررسی دقیق پارامترهای الکتریکی مدل SUN-20K-SG05LP3-EU-SM2، ظرفیت ورودی ۳۲ کیلووات پنل خورشیدی، جریان شارژ ۳۵۰ آمپر باتری و گواهینامه‌های بین‌المللی، مستندات رسمی زیر را دریافت نمایید.

فایل PDF اصلی ویرایش ۲۰۲۶

دیتاشیت فنی رسمی سری SUN-14K الی SUN-20K-SG05LP3

شامل جدول مشخصات ورودی PV (تا ۳۲kW)، حداکثر جریان AC نامی ۳۰.۴ آمپر، جریان اتصال کوتاه ۵۴ آمپر (Isc)، توان سرج ۴۰ کیلووات و دیاگرام ابعاد دقیق.

دانلود مستقیم دیتاشیت (PDF)

خدمات مهندسی پشتیبانی اصفهان‌تک

راهنمای راه‌اندازی، موازی‌سازی و دیاگرام اتصال دیزل‌ژنراتور

نکات ضروری اتصال پورت AUX/GEN جهت استارت خودکار ژنراتور، کانفیگ خروجی هوشمند (Smart Load)، سناریوهای موازی‌سازی تا ۱۰ دستگاه و تنظیمات BMS باتری لیتیومی.

درخواست نقشه سیم‌بندی و مشاوره فنی

توصیه دپارتمان خورشیدی اصفهان‌تک: با توجه به جریان ورودی بالای ترکرها (۳۶ آمپر بر ترکر و Isc معادل ۵۴ آمپر)، قبل از استرینگ‌بندی پنل‌های نسل جدید (۶۰۰ تا ۷۰۰ وات)، با کارشناسان فنی اصفهان‌تک جهت بهینه‌سازی تلفات کابل و ولتاژ MPPT مشورت نمایید.

مرکز تخصصی مهندسی و اجرای سولار اصفهان تک

جمع‌بندی نهایی: قدرت بی‌رقیب با اینورتر هیبرید Deye 20kW (سه فاز)

اگر برای پروژه خود (باغات بزرگ، کارگاه‌های صنعتی، مجتمع‌های مسکونی یا ویلاهای فوق‌لوکس) به یک راهکار جامع و توانمند نیاز دارید، اینورتر هیبرید خورشیدی Deye مدل SUN-20K-SG05LP3-EU-SM2 با توان خروجی اسمی ۲۰ کیلووات، معماری سه فاز، قابلیت خروجی نامتقارن (Asymmetric Output) و مدیریت جریان شارژ فوق‌سریع ۳۵۰ آمپر، قدرتمندترین انتخاب برای «هسته مرکزی» سیستم برق شماست. بهره‌وری حداکثری از این دستگاه ۲۰ کیلوواتی، در گرو طراحی دقیق استرینگ‌های PV (ظرفیت ۳۲ کیلووات)، سایزبندی دقیق بانک باتری ۴۸ ولت و محاسبات مهندسی برای مدیریت جریان‌های اتصال کوتاه است.

چرا اجرای سیستم‌های سه فاز ۲۰ کیلووات نیازمند دانش مهندسی است؟

در سیستم‌های ۲۰ کیلووات، خطاهای کوچک در محاسبه تراز بار (Load Balancing) روی فازها، انتخاب اشتباه تجهیزات حفاظتی با توجه به جریان اتصال کوتاه ۵۴ آمپر دستگاه، یا نادیده گرفتن استانداردهای سیم‌بندی پروتکل CAN/RS485 با بانک‌های باتری حجیم، می‌تواند راندمان سیستم را به شدت کاهش دهد. دپارتمان فنی اصفهان تک با تجربه اجرای پروژه‌های سنگین سه فاز، از محاسبات استرینگ‌بندی تا تنظیمات تخصصی BMS و Smart Load، در کنار شماست.

✓ خروجی سه فاز نامتقارن (تحمل بار سنگین روی یک فاز بدون آسیب به اینورتر)

✓ جریان شارژ ۳۵۰ آمپر (شارژ فوق‌سریع بانک باتری ۴۸ ولت)

✓ توان سرج ۴۰ کیلووات (پایداری کامل در استارت موتورهای سنگین)

✓ پورت اختصاصی ژنراتور با قابلیت استارت خودکار (ATS)

برای تحلیل مصرف و طراحی نقشه سیم‌بندی پروژه مشاوره بگیرید

کارشناسان اصفهان تک، با تحلیل بار مصرفی (تجهیزات صنعتی، چیلرها، پمپ‌های عمیق و...)، نقشه دقیق تجهیزات حفاظتی DC/AC، آرایش استرینگ‌های پنل (تا ۳۲kW) و تنظیمات پارامتریک اینورتر را به شما ارائه می‌دهند تا سیستم ۲۰ کیلوواتی شما، بالاترین عملکرد را داشته باشد.

تابلو حفاظت تخصصی سه فاز و DC

دیاگرام سیم‌بندی ژنراتور و ATS

تنظیمات هوشمند Smart Load

پیکربندی BMS باتری‌های لیتیومی

درخواست مشاوره مهندسی و بازدید فنی

دفتر اصفهان: ۰۳۱-۹۱۰۹۰۱۵۰ دفتر تهران: ۰۲۱-۹۱۰۹۱۸۵۳

(واتساپ فنی): ۰۹۱۳۷۳۶۷۳۶۲

مشخصات محصول

مشخصات فنی محصول

برند	Deye
مدل فنی دستگاه	SUN-20K-SG05LP3-EU-SM2
نوع اینورتر	هیبرید سه فاز (On-Grid / Off-Grid / Backup)
توان نامی خروجی AC	۲۰,۰۰۰ وات (۲۰ کیلووات پیوسته)
حداکثر توان ظاهری AC	۲۲,۰۰۰ ولت‌آمپر (۲۲kVA)
توان پیک لحظه‌ای (Surge)	۲ برابر توان نامی (۴۰ کیلووات به مدت ۱۰ ثانیه)
ولتاژ باتری پشتیبان	۴۰ تا ۶۰ ولت (پشتیبانی کامل از باتری‌های Low Voltage 48V)
نوع باتری سازگار	لیتیوم-یون (ارتباط هوشمند با BMS) و لید اسید
حداکثر جریان شارژ / دشارژ	۳۵۰ آمپر (سریع‌ترین نرخ شارژ در کلاس ۴۸ ولت)
تعداد ورودی باتری	۲ پورت مستقل
حداکثر توان پنل خورشیدی (PV)	۳۲,۰۰۰ وات (تا ۴۰,۰۰۰ وات دسترسی آرایه)
محدوده ولتاژ ورودی MPPT	۱۶۰ تا ۶۵۰ ولت (ولتاژ راه‌اندازی ۱۶۰ ولت)
حداکثر ولتاژ باز مدار پنل (Voc)	۸۰۰ ولت DC
تعداد ردیاب MPPT / تعداد استرینگ	۲ ترکر MPPT (۲+۲ استرینگ)
حداکثر جریان ورودی MPPT	۳۶A + ۳۶A (جریان اتصال کوتاه: ۵۴A + ۵۴A)
ویژگی خروجی نامتعادل	۱۰۰٪ (قابلیت تامین تا ۵۰٪ کل توان نامی روی یک فاز تک‌فاز)
قابلیت موازی‌سازی (Parallel)	تا ۱۰ دستگاه به صورت همزمان (آن‌گرید و آف‌گرید)
ورودی ژنراتور (Smart Load)	دارد (قابلیت راه‌اندازی و شارژ از دیزل ژنراتور و ۶ بازه شارژ)
سیستم‌های حفاظتی پیشرفته	مجهز به AFCI (ضد جرقه قوس الکتریکی)، سوییچ DC، حفاظت صاعقه Type II (DC/AC)
حداکثر راندمان (Efficiency)	۹۷.۶٪ (راندمان اروپایی: ۹۷.۰٪
صفحه نمایش و کنترل	ال‌سی‌دی لمسی رنگی (Color Touch LCD)
درگاه‌های ارتباطی	Wi-Fi ، RS485 ، CAN ، GPRS / LAN
درجه حفاظت بدنه	IP65 (مقاوم کامل در برابر باران، گردوغبار و شرایط صنعتی)
ابعاد و وزن	۴۵۶ × ۷۵۰ × ۲۶۸.۵ میلی‌متر 52کیلوگرم
گارانتی و خدمات	گارانتی رسمی + پشتیبانی فنی و مهندسی تابلو برق اصفهان‌تک

وزن	238 g
میکروفون داخلی	دارای میکروفون داخلی – صدا دار, قابلیت Two-way Talk
نوع دید در شب	دید در شب سیاه و سفید – مادون قرمز (Dahua Smart IR)
شبکه نظیر به نظیر P2P	Imou application
نوع تکنولوژی دوربین مداربسته	بیسیم (Wireless), تحت شبکه ( IP )
نرم افزار انتقال تصویر	Imou App iOS, Android
قابليت بزرگنمايي	قدرت زوم 16 برابری
جنس بدنه دوربین مداربسته	ترکیب-فلز-وپلاستیک-مقاوم
دید در شب	دوربین دید در شب مخفی دارد.
زاویه دید	115 درجه
طول برد (فاصله) دید در شب	10 متر NightVision
قابلیت ضد نور	DWDR دیجیتال
کارت حافظه	پشتیبانی از کارت حافظه تا 512گیگابایت
کیفیت ضبط فیلم دوربین مداربسته	(1664*2688), 5 مگاپیکسل رزولوشن دوربین با کیفیت2K (1920×1080), 25/30fps@1080P, 25/30/50/60fps@720P
ضد آب بودن	بله, گواهی IP66
نوع دوربین مداربسته	بیسیم گردان
نوع لنز	3.6mm ثابت (Fixed)
نوع گارانتی	محصول دارای 2 سال معتبرترین گارانتی اصلی می باشد
سایر مشخصات	پشتیبانی از فرمت H.256 و H.264 چراغ نور افکن دارای Hotspot داخلی دارای آژیر و نور بازدارنده دارای درجه حفاظت IP66, دارای صدای دوطرفه دید در شب رنگی قابلیت ارسال هشدار هوشمند قابلیت تشخیص انسان قابلیت تشخیص حرکت قابلیت تعقیب سوژه

وزن	225g (0.51lb)
ابعاد	82.2 × 82.2 × 115.4 میلی‌متر
میکروفون داخلی	دارای میکروفون داخلی – صدا دار, قابلیت Two-way Talk
نوع دید در شب	هوشمند/سیاه سفید/رنگی 15m(49ft) Distance
شبکه نظیر به نظیر P2P	Imou application
نوع تکنولوژی دوربین مداربسته	بیسیم (Wireless), تحت شبکه ( IP )
نرم افزار انتقال تصویر	Imou App iOS, Android
قابليت بزرگنمايي	قدرت زوم 16 برابری
جنس بدنه دوربین مداربسته	ترکیب-فلز-وپلاستیک-مقاوم
دید در شب	دید در شب هوشمند/ وارم لایت/ مادون قرمز چهار حالته
زاویه دید	84°(H), 45°(V),101°(D)
طول برد (فاصله) دید در شب	15 متر NightVision
قابلیت ضد نور	DWDR دیجیتال
کیفیت ضبط فیلم دوربین مداربسته	5MP (2880x 1620)
قابلیت های هوشمند	Motion Detection Human Detection Pet Detection Configurable Region Abnormal Sound Alarm
نوع دوربین مداربسته	بیسیم گردان 2لنز
نوع لنز	Fixed Lens: 1/3”5Megapixel Progressive CMOS Pan & Tilt Lens: 1/3”5 Megapixel Progressive CMOS
پایه سقفی	دارد
نوع گارانتی	محصول دارای 2 سال معتبرترین گارانتی اصلی می باشد
سایر مشخصات	پشتیبانی از فرمت H.256 و H.264 چراغ نور افکن دارای Hotspot داخلی دارای آژیر و نور بازدارنده دارای درجه حفاظت IP66, دارای صدای دوطرفه دید در شب رنگی قابلیت ارسال هشدار هوشمند قابلیت تشخیص انسان قابلیت تشخیص حرکت قابلیت تعقیب سوژه

میکروفون داخلی	دارای میکروفون داخلی – صدا دار, قابلیت Two-way Talk
نوع دید در شب	دید در شب سیاه و سفید – مادون قرمز (Dahua Smart IR)
شبکه نظیر به نظیر P2P	Imou application
نوع تکنولوژی دوربین مداربسته	بیسیم (Wireless), تحت شبکه ( IP )
نرم افزار انتقال تصویر	Imou App iOS, Android
قابليت بزرگنمايي	قدرت زوم 16 برابری
جنس بدنه دوربین مداربسته	ترکیب-فلز-وپلاستیک-مقاوم
دید در شب	دوربین دید در شب مخفی دارد.
زاویه دید	115 درجه
طول برد (فاصله) دید در شب	10 متر NightVision
قابلیت ضد نور	DWDR دیجیتال
کارت حافظه	پشتیبانی از کارت حافظه تا256 گیگابایت
کیفیت ضبط فیلم دوربین مداربسته	3مگاپیکسل دوربین با کیفیت2K (1920×1080), 25/30fps@1080P, 25/30/50/60fps@720P
ضد آب بودن	بله, گواهی IP66
نوع دوربین مداربسته	بیسیم گردان
نوع لنز	3.6mm ثابت (Fixed)
نوع گارانتی	محصول دارای 2 سال معتبرترین گارانتی اصلی می باشد
وزن	171g (0.38lb)
ابعاد	80 × 80 × 110.4mm (3.16× 3.16 × 4.36 inch)
نوع سنسور	1/2.7" Progressive CMOS
وضوح تصویر	3 مگاپیکسل
سایر مشخصات	پشتیبانی از فرمت H.256 و H.264 چراغ نور افکن دارای Hotspot داخلی دارای آژیر و نور بازدارنده دارای درجه حفاظت IP66, دارای صدای دوطرفه دید در شب رنگی قابلیت ارسال هشدار هوشمند قابلیت تشخیص انسان قابلیت تشخیص حرکت قابلیت تعقیب سوژه

برند	آتیه اسمارت
مدل	A20
نوع سیستم	پنل دزدگیر هوشمند سیم‌کارتی – قابل کنترل از راه دور
پردازنده	ARM – پردازش سریع و پایدار
نمایشگر	گرافیکی – منو فارسی و انگلیسی
اپلیکیشن موبایل	اندروید و iOS – کنترل کامل امکانات
پنل وب	پشتیبانی کامل برای مدیریت آنلاین
پشتیبانی از سنسورها	حرکتی (PIR)، در و پنجره، لرزشی، دود، گاز
تعداد زون‌ها	قابل تعیین – امکان نام‌گذاری فارسی/انگلیسی
هشداردهی	آژیر داخلی، تماس تلفنی، پیامک، نوتیفیکیشن موبایل
ثبت رویدادها	حافظه داخلی (تا ۱۰۰ واقعه) یا فضای ابری
دوربین مداربسته	پشتیبانی مشاهده تصویر لحظه‌ای
کنترل صدا	ولوم دیجیتال شدت صدای آژیر
منبع تغذیه	۱۲ ولت DC – باطری بکاپ داخلی (در صورت نصب)
کاربرد پیشنهادی	واحدهای مسکونی، اداری، فروشگاهی و صنعتی

پشتیبانی 24 ساعته

برای خرید بالای 10 میلیون

اینورتر خورشیدی هیبرید ۲۰ کیلووات سه فاز Deye مدل SUN-20K-SG05LP3-EU-SM2

توضیحات

اینورتر خورشیدی هیبرید ۲۰ کیلووات سه فاز Deye مدل SUN-20K-SG05LP3-EU-SM2؛ اوج اقتدار در سیستم‌های انرژی تجدیدپذیر

🔋 توان شارژ و دشارژ ۳۵۰A

⚖️ خروجی نامتعادل ۱۰۰٪ فازها

☀️ ورودی پنل ۳۲ کیلووات (Dual MPPT)

🔄 موازی‌سازی تا ۱۰ دستگاه و درگاه ژنراتور

کالبدشکافی مهندسی و تدریس عملکرد Deye SUN-20K-SG05LP3-EU-SM2؛ کلاسی فراتر از یک اینورتر خورشیدی

فصل ۱: خروجی نامتعادل ۱۰۰٪ (100% Unbalanced Output)؛ نجات بارهای ناهمگون

فصل ۲: شاهکار کم‌ولتاژ (LV) با جریان شارژ ۳۵۰ آمپر؛ ایمنی بالا و شارژ پرسرعت

فصل ۳: درگاه خورشیدی ۳۲ کیلووات با ۲ ردیاب هوشمند (Dual MPPT 36A+36A)

فصل ۴: پایداری یوپی‌اس واقعی (UPS) با توان سرج ۴۰ کیلووات

فصل ۵: پورت هوشمند هوشمند ژنراتور و مدیریت تعرفه مصرف (Time of Use)

فصل ۶: مقیاس‌پذیری عظیم تا ۲۰۰ کیلووات و امنیت حداکثری صنعتی (AFCI & IP65)

سوالات متداول و پاسخ‌های تخصصی به چالش‌های Deye SUN-20K-SG05LP3-EU-SM2

چرا Deye SUN-20K استاندارد اینورترهای هیبرید را شکست؟

۳ چالش بزرگ نیروگاه‌های هیبرید که در مدل ۲۰ کیلووات حل شده است

تغذیه بارهای تک‌فاز فوق سنگین با خروجی ۱۰۰٪ نامتقارن

استارت بدون لرزش بارهای موتوری با توان سرج ۴۰ کیلووات

پذیرش ۳۲ تا ۴۰ کیلووات پنل خورشیدی با دوال MPPT توان ۳۶ آمپر

انقلاب باتری ۴۸ ولت (LV) در توان ۲۰ کیلووات؛ مقایسه رو در رو

نتیجه‌گیری کارشناسی مهندسین اصفهان‌تک:

اینورتر ۲۰ کیلووات Deye در عمل: ۴ سناریوی صنعتی و سنگین

پمپاژ آب کشاورزی و باغ‌شهرهای بزرگ

ویلاهای فوق‌لوکس و عمارت‌های چندمنظوره

کارگاه‌های صنعتی، CNC و خطوط بسته‌بندی

برق اضطراری برج‌ها و کلینیک‌های پزشکی

دانلود کاتالوگ و دیتاشیت اینورتر Deye 20KW

دیتاشیت فنی رسمی سری SUN-14K الی SUN-20K-SG05LP3

راهنمای راه‌اندازی، موازی‌سازی و دیاگرام اتصال دیزل‌ژنراتور

جمع‌بندی نهایی: قدرت بی‌رقیب با اینورتر هیبرید Deye 20kW (سه فاز)

چرا اجرای سیستم‌های سه فاز ۲۰ کیلووات نیازمند دانش مهندسی است؟

برای تحلیل مصرف و طراحی نقشه سیم‌بندی پروژه مشاوره بگیرید

مشخصات محصول

مشخصات فنی محصول

محصولات مرتبط

نقد و بررسی کاربران

محصولات مرتبط
